12 лучших проектов каркасных домов

№6. Проект «Нэшвилл»

Очень интересный проект, который отлично подойдет для больших семей. Отдыхать компанией в таком доме будет достаточно комфортно, ведь в нем 4 спальни, просторная гостиная и прекрасная терраса, а общая площадь составляет 150 м2. Большую часть первого этажа занимает гостиная с камином. Тут легко разместится много гостей. Рядом с гостиной расположилась большая кухня-столовая, эти помещения визуально объединены – их разделяет частичная перегордка. Из гостиной есть выход на террасу, она хоть и небольшая, но обеденный стол тут поместится. Близость террасы к кухне обеспечит хозяйке максимальное удобство в подготовке обеда на свежем воздухе. Кроме того, первый этаж также включает санузел, бойлерную, небольшую кладовую и компактную спальню.

На втором этаже разместились две небольшие спальни и одна спальня чуть побольше с выходом на просторную террасу площадью 9,5 м2. Для удобства будущих хозяев на этаже также предусмотрена кладовая и санузел. По этому проекту можно построить уютный, симпатичный и очень комфортный дом, где с удовольствием можно будет как отдыхать, так и круглогодично жить.

Узлы каркасного дома

Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.

Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка. В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.

Вариант формирования стены

Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.

Цены на теплоизоляционные материалы

~~Теплоизоляционные материалы~~

Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его

Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты

Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.

Типы стропильных систем

Расчёт конструкции важно производить учитывая:

положение дома и его высоту – для уменьшения эффекта «паруса»;
климат в регионе, особенно влияние ветров;
используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов. В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.

Устройство крыши

№1. Проект «Легион»

Проект предлагает сооружение двухэтажного дома общей площадью 134 м2. Продуманная планировка позволит комфортно разместиться в таком доме даже очень большой семье. На первом этаже располагается просторная гостиная, которая зрительно объединена с кухней, поэтому обе зоны будут смотреться более просторно. Рядом расположен санузел и просторный холл, где можно будет поставить вместительный шкаф, решив проблему хранения. Проектом предусмотрено также отдельное помещение для организации котельной.

В доме расположено пять спальных комнат: одна на первом этаже, остальные – на втором. Можно быть уверенным, что никаких проблем с размещением гостей и родственников у хозяев такого жилища не будет, а единственную спальню с балконом можно будет оставить для себя или предоставить наиболее почетным гостям. Проект предусматривает навес над парковочным местом для авто. Внешне и не скажешь, что внутри дома разместилось столько полезных помещений – все это благодаря грамотной планировке и рациональному использованию площади. На строительство уйдет около 2 месяцев. Проект каркасного дома «Легион» предоставлен СК «ЮККА Дом» (Санкт-Петербург). Посмотреть детали проекта можно на сайте застройщика https://ukka-house.ru/projects/legion/.

2) Конструктивные решения КР

Это самая большая часть проекта каркасного дома, он необходим на этапе строительства. Если Вы не планируете получать разрешение на строительство, то можно для стройки иметь только эту часть проекта. Такие проекты могут выполняться людьми, которые имеют опыт строительства каркасных домов и при этом быть очень приличного качества. Я бы даже подчеркнул, что намного лучше, если человек, который делает Вам конструктивный проект каркасного дома, имел опыт их строительства. Именно грамотный и главное практичный конструктивный проект каркасного дома создает возможность строить его максимально быстро. В конструктивный проект каркасного дома закладываются типовые решения и подходы к строительству: стандартный шаг стоек и лаг, кратность элементов каркасной конструкции листам обшивки или плитам утеплителя, усиления узлов, на которые будет приходится нагрузка несущих стен и т.д. Конструктивный проект каркасного дома — это на 70% есть сам каркасный дом. Так как все остальные проекты имеют большее отношение к коммуникациям, а этого добра можно с лихвой найти в любом здании.

№12. Проект «Аризона»

Проект предусматривает сооружение трехэтажного большого дома общей площадью 240 м2 – здесь будет где разгуляться большой компании. Первый этаж – это технические помещения и комнаты общего пользования. Большая гостиная объединена с кухонной зоной. Из кухни есть выход на застекленную веранду – это уютное место для отдыха, застолий и семейных обедов. В большой прихожей легко поместится вместительный шкаф, а если в него не влезут все необходимые вещи, их можно будет перенести в кладовую, которая также расположилась на первом этаже. Конечно же, присутствует санузел и техническое помещение, есть даже кабинет. Если он не нужен, то комнату можно переоборудовать в детскую, спальню или небольшой тренажерный зал.

На втором этаже четыре просторные спальни, кладовая и санузел, из общего холла есть выход в комнату отдыха, которая находится над верандой. Это помещение может служить просто для посиделок или стать оранжереей – вариантов масса. Третий этаж – это единое пространство площадью 58 м2. Здесь можно оборудовать бильярдную, игровую зону для детей, место для занятий спортом. Также можно выделить место для хранения вещей. Неплохо тут расположится домашний кинотеатр. Балкон на третьем этаже площадью почти 14 м2 можно использовать для пикников и завтраков на свежем воздухе. В жаркий летний день тут и позагорать можно. В доме очень много полезного пространства и главное хорошо продумать, как использовать его максимально выгодно и превратить дом в место отдыха и развлечений. Если во дворе организовать бассейн, то уезжать из такого особняка вообще не захочется.

№2. Проект «Дом с мансардой»

Дом, построенный по данному проекту, будут иметь общую площадь 118 м2. Размеры и особенности планировки делают его идеальным решением для небольшой семьи. На первом этаже располагаются просторные гостиная и кухня, это отдельные помещения. Фишка проекта заключается в том, что из гостиной предусмотрен выход на уютную и достаточно вместительную террасу, где можно будет организовывать семейные посиделки и обеды на свежем воздухе. Также на первом этаже располагается небольшой холл и совмещенный санузел.

Второй этаж – это сугубо спальная зона. Тут расположены две спальни приличной площади, из одной есть выход на большой балкон (его площадь равняется площади террасы, которая под ним и расположена). Огромный плюс проекта – на втором этаже есть свой санузел, так что спускаться вниз не придется. Высота потолков на первом этаже – 2,4 м. Такую же высоту в самой высокой точке получил мансардный этаж, но из-за наклона потолка в отдельных частях комнат второго этажа высота составляет 1,4 м, но грамотный дизайн способен нивелировать эту проблему.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балкономИсточник vash-remontik.ru

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

№7. Проект «Лесная сказка»

Симпатичный уютный дом площадью 138 м2 отличается наличием достаточно просторного гаража, из которого можно попасть сразу в дом и оказаться в коридоре. На выбор будущих хозяев гостиная и кухня могут быть совмещены или разделены стеной. На первом этаже предусмотрено место для котельной, также располагается санузел и одна из спален.

На втором этаже разместились две компактные спальни и просторный кабинет. Последний по желанию может быть трансформирован в детскую или еще одну спальню. Большинство вещей можно будет расположить в отдельной гардеробной. На мансардном этаже, конечно же, присутствует свой санузел. Очень лаконичный проект, который учитывает основные требования к комфортной жизнедеятельности и при этом оставляет свободу выбора.

Виды каркасных знаний

Существует четыре основных вида каркасных зданий:

Канадские, или рамные с перекрытиями, или «платформа». Монтаж послойный: сначала нижнее перекрытие (платформа, поддон), на него опираются стойки и обвязываются лагами. Получается платформа – опора для следующего этажа. Эту технологию часто используют для одноэтажных домов.
Финские – каркасные дома с неразрезными стойками. Стойки цельные по высоте на два этажа или на этаж с мансардой. Перекрытие опирается на опорные доски, врезанные в стойки. Это очень прочная конструкция, требующая идеальной точности всех элементов и монтажа. Пожалуй, это самая популярная конструкция двухэтажных каркасников.
Немецкие – стоечно-балочные каркасные дома (фахверковые). Технология родом из Германии и Северной Европы. Для этой технологии характерно использование опорного бруса очень большого сечения со стороной 150-200 мм, толстых досок для обшивки. Здание получатся настолько прочное, что окна и двери монтируются в стены без ригелей. Все элементы каркаса соединяются методом врезки. Некоторые дома в Германии, сделанные по этой технологии, существуют уже несколько сотен лет. Эта технология также требует высокой квалификации монтажников.
Каркасно-стоечные дома. Здание опирается на стойки. Иногда стойки устанавливаются на фундамент или заглубляются в землю и одновременно служат сваями. Конструкция обвязывается горизонтальными брусами – на них крепится перекрытие. Рамы монтируют между стойками и заполняют утеплителем. Здания такой конструкции часто используют в затопляемых местах – в них удобно приподнимать жилое пространство над уровнем земли.

Существует еще множество комбинированных технологий, с использованием металлических элементов каркаса, собранных на заводе панелей, СИП-панелей (каркасно-щитовые технологии).

7) Смета строительства каркасного дома

А точнее калькуляция на материалы и работы. В этом проекте подробно расписаны все материалы и объемы работ. Учитывается все, от количества гвоздей и до количества людей, необходимых для строительства каркасного дома. Мелкие проекты, такие как проект устройства водосточной системы, проект планировки участка, проект газификации замельного участка, ландшафтный проект, проект установки камина в гостинной или проект финской сауны в санузле мы рассматривать не будем, так как, по хорошему счету, к каждому виду работ надо приступать после составления плана и сметы расходов и собственно проекта.

№3. Проект «Дом с камином»

Отличный вариант для тех, кто ищет проект небольшого каркасного дома, или располагает участком небольшой площади. Рациональная продуманная планировка позволила разместить на небольшой площади (65 м2) одноэтажного дома три полноценные и практически равные по размеру спальни, поэтому дом отлично подойдет для семей с детьми. Удобно, что санузел расположен на минимальном расстоянии от каждой спальни.

Фишка проекта – большая кухня-гостиная с камином, поэтому прохладными зимними вечерами можно будет коротать время у огня в уютном семейном кругу. Из гостиной-столовой можно легко попасть на крытую террасу, площадь которой составляет около 30 м2. Тут достаточно места, чтобы организовать праздник на свежем воздухе. В теплое время года все обеды вообще можно проводить на террасе – перенести все приборы и блюда будет легко, ведь кухня находится рядом. Еще один бонус – печь на террасе, поэтому вопрос с приготовлением шашлыков в таком доме будет полностью решен. Наличие навеса позволит проводить пикники в любую погоду. В итоге получаем отличный компактный и очень продуманный дом.

№4. Проект «Семейный»

Название этого проекта само говорит за себя. Огромный дом площадью 308 м2 станет отличным вариантом как для постоянного проживания большой семьи, так и для отдыха за городом. Особенностей у этого дома масса, главная из них – второй свет. Это значит, что высота потолков над частью комнат первого этажа увеличена, а у хозяев открывается огромный простор для фантазии, чтобы создать уникальный интерьер.

На первом этаже комфортного и большого дома, согласно проекту, располагается просторная гостиная площадью в 28 м2 (как некоторые квартиры-студии, кстати) и кухня-столовая площадью 20 м2 – разместится большая семья и многочисленные гости. Также на первом этаже предусмотрено наличие спальной комнаты, которая располагается недалеко от бани. Полноценная домашняя SPA-зона – это изюминка проекта. Часть дома отведена под баню и зону отдыха около нее. В зоне отдыха, кстати, легко поместится несколько тренажеров. По соседству располагается душевая и гостевой туалет. Проект предусматривает расположение на первом этаже большой ванной комнаты. Ее площадь (15 м2) позволяет организовать там небольшой бассейн или приличную по размерам ванну с джакузи – это на усмотрение хозяев. Из этого помещения есть отдельный выход на террасу. Всего в доме четыре двери, ведущие на улицу.

Хозяин такого дома – это явно деловой успешный человек, поэтому в проекте предусмотрен кабинет, чтобы всегда можно было уединиться и сосредоточиться на вопросах бизнеса. Чтобы обеспечить максимальный комфорт жильцам, в доме отведено место для кладовой, есть техническое помещение.

Второй этаж – это просторный холл, с которого видно часть первого этажа. Тут можно организовать еще одну зону отдыха. Из холла можно попасть в три спальни, одну большую и две поменьше с выходом на один совместный балкон. На втором этаже предусмотрен отдельный санузел, так что всем будет комфортно. Проект подойдет для тех, кто хочет быстро построить большой дом, где можно будет хорошо отдохнуть.

№7. Проект «Лесная сказка»

4) Проект электрики каркасного дома ЭО

Проект электрики каркасного дома — это схемы электроснабжения, которые необходимы для монтажа электропроводки и электрощита в каркасном доме и для сдачи ее в эксплуатацию. Я уверен, что рано или поздно что-то похожее на госприемку введут и для частных домов. И где гарантия, что Вы успеете достроить свой каркасный дом без соответствующего проекта? Проект электрики каркасного дома еще более индивидуальный, чем любой другой. Именно Вы определяете сколько розеток, выключателей Вам надо в том или ином помещении. Проект электрики каркасного дома выполняется под Вашим чутким руководством профессиональным проектировщиком и включает с себя в первую очередь грамотное проектирование щита. На этапе подготовки проекта электроснабжения учитываются все параметры будущего потребления каркасного дома, что позволяет избежать самой главной опасности — короткое замыкания и как следствие пожара в каркасном доме.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

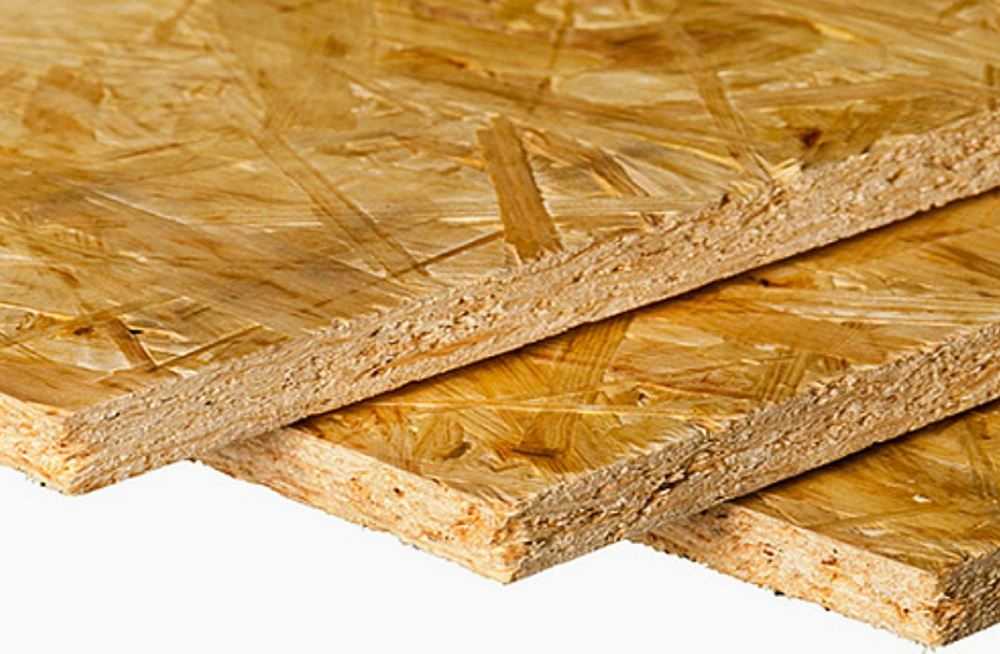

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

Оптимальное соотношение цены и качества.
Легко поддаются обработке – резке, сверлению, шлифовке.
Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

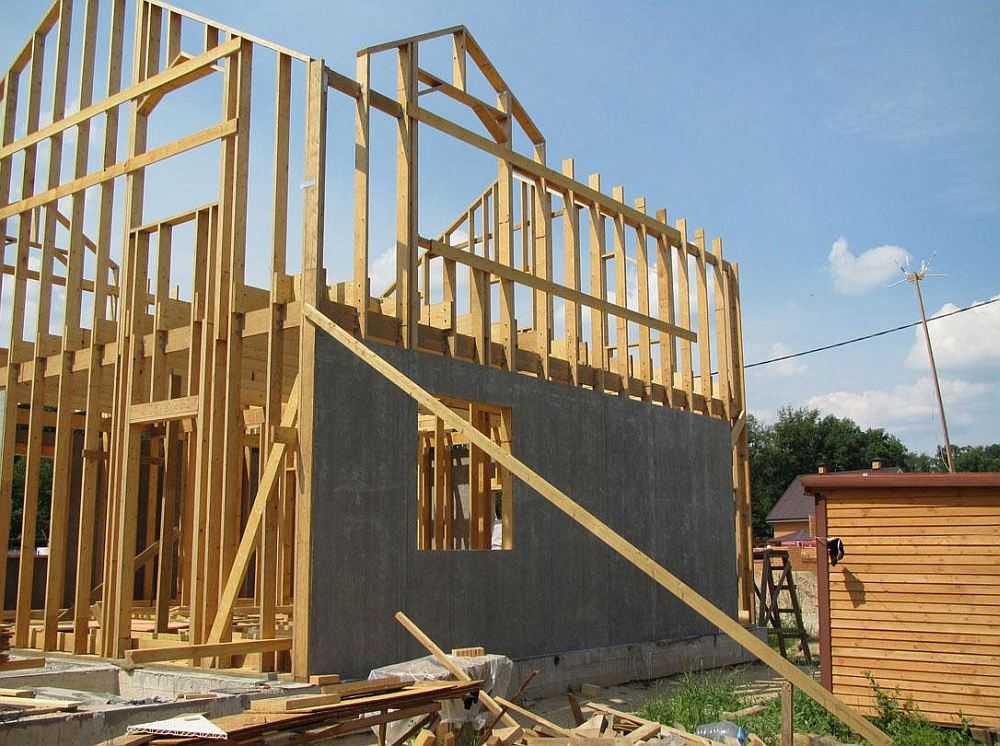

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
Не боятся грызунов.
Экологически безопасны. Не выделяют в воздух вредные вещества.
Пожаробезопасны, относятся к категории слабогорючих материалов.
Хорошо сохраняют тепло.
Имеют хорошую паропроницаемость, являются «дышащими».
При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

Большой вес.
Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
Экологически безопасный.
Плиты имеют малый вес.
Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

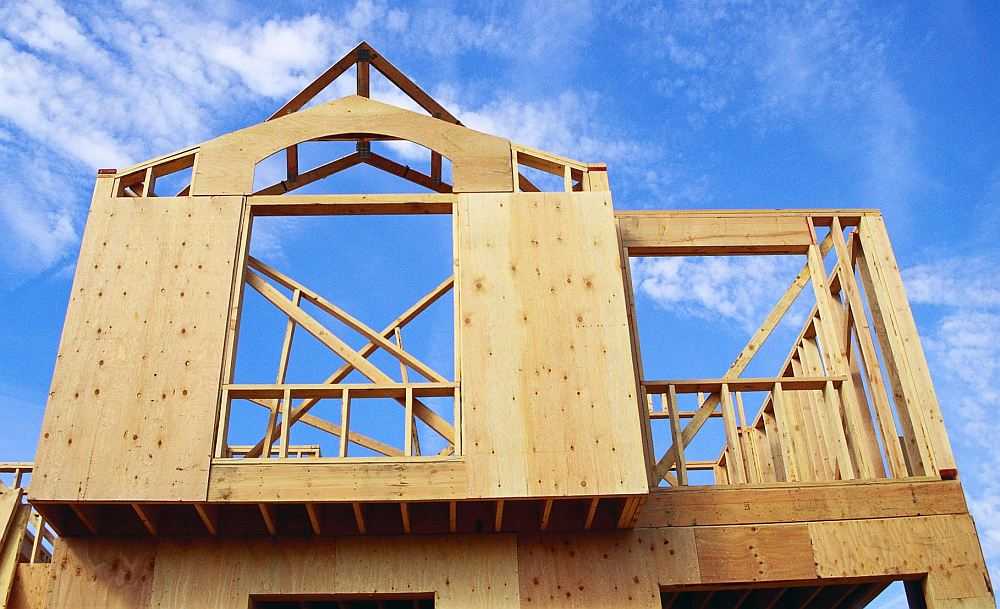

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

не боится низких температур;
легко поддается обработке;
высокая прочность на сжатие;
доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
Их стыки должны приходиться на середину каркасного бруса.
Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
Саморезы вкручивают с отступом от края плиты не менее 10 мм.
Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

№3. Проект «Дом с камином»

Теория каркасного строительства

Состав основных элементов каркасного дома

Возведение домов всегда начинается с подготовительных действий:

анализа участка – строения почвы и особенностей поведения грунта;
проектирования здания – фундамента, расчёта самих конструкций, составляющих элементы будущего дома;
формирование необходимой документации – чертежей, технологических карт;
согласования бумаг перед началом строительства в разрешающих органах.

Основная особенность каркасного домостроительства заключается в использовании для основы элементов стен и перекрытий – бруса и металлопрофиля. В качестве наполнения – разные утеплители (минвата, пенопласт), которые закрываются изнутри и снаружи различными панелями – деревянными, металлическими, пластиковыми или комбинированными. Конструкция постепенно монтируется на фундаменте и параллельно обшивается – с внутренней стороны и с внешней. Это позволяет возводить здания небольшим бригадам рабочих – от двух человек, а также не использовать строительную технику – всё делается вручную.

Пример двухэтажного дома 6х6

В результате владелец может получить уникальное строение с необходимыми ему свойствами, что зависит от назначения здания, местного климата и финансовых возможностей.

Плюсы и минусы каркасных домов

В большинстве стран мира каркасное строительство становится всё более популярным с каждым годом. Тому есть несколько причин:

общая стоимость квадратного метра – самая низкая среди всех прочих способов строительства. Дешевле только картонные дома или палатки;
универсальность: возможность адаптировать постройку под жаркий и холодный климат, а также возводить простые хозяйственные домики;
простота обслуживания – не требуется частое обновление фасадов, а ремонт производится так же легко, как и возведение;
высокая скорость строительства – даже небольшая бригада из 2-4 человек может создать стандартный дом за 3-6 месяцев;
малая теплоёмкость стен и горизонтальных перегородок – упрощает процесс отопления, себестоимость которого будет минимальной;
неплохая звукоизоляция – при условии применения надлежащих материалов для утепления;
каркасные дома самые безопасные – это касается и экологии, и сейсмоустойчивости. Постройки способны выдержать подземные толчки до 8-9 баллов.

Отдельно следует уточнить, что при необходимости можно возвести такой дом, который можно быстро разобрать, перевезти на новое место и снова собрать. Такую мобильность обеспечивает только каркасная и каркасно-модульная схемы строительства.

Но есть и отрицательные моменты:

Для снижения гулкости всей конструкции придётся закладывать в стены тяжёлые виды утеплителей – для дачи это не очень актуально, но дом, который предназначен для постоянного проживания, потребует это сделать.

Надёжный каркасный дом можно возвести лишь после скрупулёзных расчётов. Без соответствующего образования составить правильные чертежи очень трудно, поэтому рекомендуется обращаться к профессионалам. Это потребует выделить часть бюджета для заказа проектной документации, но зато даст гарантию, что дом не развалится через год-два.

В заключение

Напоследок отметим, что большинство компаний готовы пойти навстречу клиенту и бесплатно внести небольшие коррективы в типовые проекты. Однако, далеко не все пожелания могут быть реализованы, и тогда придется разрабатывать индивидуальный проект. Естественно, это отразится на стоимости. Впрочем, готовых решений так много, что найти наиболее соответствующий мечтаниям проект не так сложно, как кажется. Прежде, чем начать выбирать, тщательно обдумайте, какие задачи возлагаются на будущий дом (постоянное или сезонное проживание), сколько людей будет там находиться и какая площадь действительно необходима. Не забывайте учитывать размеры участка, его рельеф, ориентацию по сторонам цвета и ландшафтный дизайн.

Статья написана для сайта remstroiblog.ru.
