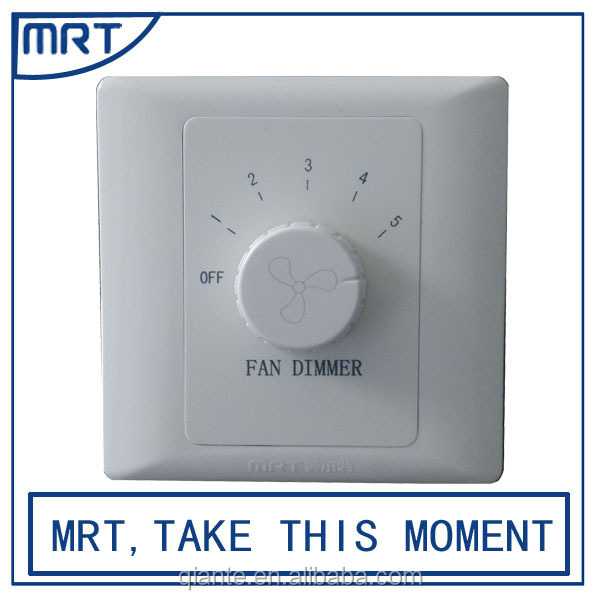

Можно ли использовать диммер для вентилятора

Тип лампочек

Важно запомнить, что встречаются регуляторы освещения, подходящие для ряда определенных типов ламп, однако универсального диммера не существует. Выбор светорегулятора должен производиться в зависимости от вида и мощности лампочек

Как известно, существуют различные виды источников света, среди которых лампы накаливания, светодиодные, галогенные, люминесцентные, LED-модули, ленты и линейки. При этом, применять светорегуляторы можно абсолютно во всех видах светильников: для люстры, бра, торшеров, подвесных, а также для точечных светильников. Рассмотрим каждый тип источника света по отдельности.

Выбрать диммер для ламп накаливания значительно проще, чем для других источников света. Также преимуществом является простота его подключения: его можно установить вместо обыкновенного выключателя. Но нужно отметить такой момент, что уменьшая яркость лампы накаливания при помощи светорегулятора, цвет ее свечения также изменится и станет более красным.

Что касается люминесцентных ламп, то выбрать регулятор освещения для них практически невозможно. Теоретически данное мероприятие возможно, но при условии создания сложной технической системы с дополнительным использованием электронного пускорегулирующего аппарата и контроллера. При этом сам диммер будет отличаться от применяемого для лампочек накаливания.

Выбрать регулятор света для энергосберегающих ламп, то есть для компактных люминесцентных (КЛЛ), несколько проще. Если в КЛЛ уже имеется встроенный пускорегулирующий аппарат (ПРА), то данная лампочка легко диммируется при помощи обычного регулятора. При отсутствии ПРА, она будет диммироваться с таким же трудом, как и обычная люминесцентная, что весьма трудоемко и затратно.

Для галогенных ламп выбрать светорегулятор очень просто. При этом, можно использовать регулятор для лампочек накаливания, либо приобрести диммер именно для этого типа изделий

Следует обратить внимание на напряжение, от которого работает галогенка. Если речь идет о напряжении 12В, то необходимо применение понижающего трансформатора

Выбор диммера для устройств, основанных на применении светодиодов более затруднителен. Для светодиодных ламп 220В светорегулятор выбрать весьма просто. На упаковке обычно указано, диммируемая модель, либо нет. Если маркировка свидетельствует о том, что светодиодная лампа диммируемая (как на фото ниже), то регулятор можно применять как для обычных лампочек. Также светодиоды могут управляться при помощи специально разработанного для данного типа источников освещения пульта дистанционного управления.

При выборе диммера для LED-ламп 12 В стоит не забывать о применении понижающего трансформатора напряжения, а также об использовании специального контроллера

Чтобы выбрать регулятор освещения для светодиодных модулей, лент и линеек, нужно обратить также внимание на напряжение, от которого эти устройства работают. Обычно это 12В, а как уже было сказано выше, для их работы требуется установка дополнительных приспособлений, среди которых контроллер и специальная интеллектуальная панель управления

Чтобы вам было легче определиться с выбором, рекомендуем изучить следующий алгоритм в таблице:

Применение и экономия энергии


А еще диммеры здорово продлевают срок службы лампочек и светодиодов.

Вы наверняка замечали, что чаще всего лампочки перегорают в момент включения света. Если же их включать через регулятор, выставленный не на максимально возможную мощность, а чуть ниже, то вы забудете что такое замена ламп в светильниках.

Еще диммеры очень любят все дизайнеры, ведь с их помощью любой светильник превращается в элемент декора.

Здесь уже не столь важен яркий свет, а требуется только небольшое свечение самой спирали.

Правда сделать все это можно и гораздо проще, просто изменив схему подключения ламп.

При этом многие заблуждаются, думая что уменьшив яркость лампочек с помощью диммера на 50%, они тут же начнут экономить эл.энергию в два раза. Как бы не так.

Экономия в этом случае составит максимум 15%, а то и меньше. Это вам не последовательное подключение ламп, когда большая часть энергии превращается не в свет, а в тепло.

Благодаря чему можно самостоятельно смастерить экономный инфракрасный обогреватель.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

  1. Срез переднего фронта.
  2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

  1. Светильник со встроенным диммируемым драйвером.
  2. Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
  3. Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
  4. Диммируемый драйвер для светодиодных светильников.

Критерии выбора

Осветительные устройства на диодной основе с диммером рекомендуется выбирать, обращая внимание на уровень нагрузки.
Еще один важный пункт — вариант исполнения светодиодов.
На рынке есть модели регуляторов, которые можно использовать для подключения не одного, а сразу нескольких источников света. Наименьший уровень нагрузки в таких приборах может колебаться между 20 и 45 Вт.
Диммер для светодиодных ламп меняет уровень мощности прибора освещения и напряжение

При покупке рекомендуется отдавать предпочтение приборам, которые обеспечивают минимальный уровень освещения при подключении. Данная рекомендация вызвана тем фактом, что светодиоды сами по себе характерны очень ярким свечением, и если использовать слишком мощный диммер, то даже на начальном уровне лампа будет светить слишком ярко.
Предельный уровень нагрузки диммера — еще один важный показатель. Даже если на этапе покупки планируется подключение только одного осветительного прибора, рекомендуется выбирать светорегулятор с запасом мощности, так как в будущем потребности могут измениться в большую сторону.
Существенное значение имеет цветовая температура диммируемой лампочки, так как от этого показателя зависит качество освещения.
Как уже говорилось выше, цоколь может быть универсальным или специализированным. Практичнее покупать универсальный цоколь, так как в этом случае не придется перестраивать осветительную систему.
Выбор компании-производителя диктуется известностью бренда, качеством продукции и ценой. Наиболее известны такие производители качественных изделий, как «Philips», «Osram», «Uniel» и «Gauss». Стоимость диммеров от этих компаний высока, но и качество соответствует. А вот китайская продукция отличается низкими ценами, но на надежность изделия рассчитывать обычно не стоит. Дело в том, что производители бюджетных моделей используют в процессе производства низкокачественные кристаллы, в которых быстро развивается процесс деградации, приводящий к помутнению, что отражается на качестве освещения. Такие устройства характерны холодным свечением, незначительной балансировкой яркости, малой светоотдачей.
Определить, подходит ли диммируемая лампочка на основе светодиодов к диммеру, можно лишь опытным путем. Именно поэтому прежде чем приобретать светорегулятор, рекомендуется условиться с продавцом о возможном возврате или замене изделия. Для снижения шансов на несовместимость рекомендуется покупать приборы от известных компаний-производителей. Стоимость качественного изделия никак не может быть меньше 500-700 рублей. А вот в случае с лампами стоимостью в районе 300 рублей вероятность проблемной работы значительно возрастает.

Покупка диммируемой лампочки — достаточно сложный процесс с малопредсказуемым результатом. Поэтому при покупке следует внимательно ознакомиться с технической информацией, изложенной в прилагаемой к изделию документации. Также не лишним будет прислушаться к рекомендациям продавца-консультанта.

Подключение и монтаж

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала
отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как
модуль выключателя занимает определенное место, один сегмент ленты придется
отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи. Например:

GND (-) и VCC (+) – это основное питание с блока

Led (-) и led (+) – выход на нагрузку

Если никаких
надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние
контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую
приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

  1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
  2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
  3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
  4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать. Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

  1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
  2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

Важно! Блок питания должен обладать достаточной мощностью, чтобы питать несколько светодиодных лент

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

  • R (red) — красный провод;
  • G (green) — зеленый проводник;
  • B (blue) — синий провод;
  • V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Когда обычная светодиодная лампа диммируется?

Иногда обычная светодиодная лампа все таки может подавать «признаки» регулировки яркости, даже если она и не предназначена для этого. Это касается в первую очередь дешевых китайских экземпляров.

В них ставят самый примитивный драйвер, без какой-либо защиты от перегрузок по току и перепадов напряжения. Именно такой недостаток конструкции и позволяет им случайным образом диммироваться.

Причем в очень узких и ограниченных пределах. Для остальных светодиодных ламп, такое в принципе невозможно. Поэтому лучше всегда ищите в магазинах модели со значком Dimmable.

Кстати, тут же действует и обратное правило — если вы не собираетесь регулировать яркость своего светильника, то вам нет никакого смысла переплачивать и приобретать именно диммируемые экземпляры. Имейте это в виду.

Есть лампы, которые вроде бы диммируются, но плохо. При этом некоторые умельцы пытаются схитрить, и включают в цепь параллельно соединенных, плохо регулируемых светодиодных экземпляров, одну обычную лампу накаливания.

Такая схема сильно влияет на общее сопротивление, особенно при изменении температуры накала вольфрамовой нити. Эта особенность позволяет в определенных случаях расширить диапазон диммирования светодиодных лампочек.

Однако срок службы у такой схемки и ее отдельных элементов, будет далек от заявленного производителями. Большинство ламп в скором времени могут просто выйти из строя.

Ответы на популярные вопросы

Практически у всех, кто задумался о приобретении светорегулятора, возникает множество вопросов. Попробую ответить на самые популярные.

Имеет ли смысл устанавливать диммер?

Прочитав эту статью, ты наверняка задумался – стоит ли устанавливать диммер? Не будет ли иметь такой проект каких-нибудь существенных минусов? Как и любой прибор, диммер имеет преимущества и недостатки. Сведем их в табличку:

Преимущества Недостатки
Возможность быстро создать комфортный уровень освещенности при помощи одного и того же осветительного прибора. Особенно это удобно при использовании беспроводного пульта ДУ Дополнительные расходы (качественный многофункциональный контроллер может оказаться дороже осветительной системы)
Возможность программирования и создания различных световых эффектов в автоматическом режиме. Актуально не только дома, но и для центров развлечения, торговых центров, для использования в декоративной подсветке При использовании бюджетных приборов с низкой частотой ШИМ регулировки наблюдается вредное для глаз мерцание и “звон” СЛ. Особенно эффект проявляется при установке низких уровней яркости
Исключительно простой монтаж и подключение, которые можно провести самостоятельно

Итак, основным недостатком установки контроллера для светодиодной ленты является его высокая стоимость. Но здесь речь идет только о полноценных многофункциональных контроллерах. Из функций нужно просто выбрать нужные, а обычный диммер без дополнительного функционала даже от самого известного бренда стоит совсем недорого. Кроме того, простое подключение светорегулятора позволяет отказаться от услуг квалифицированного монтажника, которые тоже не бесплатны.

Что касается мерцания, то оно характерно только для крайне бюджетных изделий и приборов фирмы «мэйд ин ноунейм». Если приобрести устройство от нормального (необязательно самого известного) производителя, проблем с мерцанием не будет.

К любой ленте подходит или нет?

Если светорегулятор имеет достаточную мощность и поддерживает нужное количество каналов (о каналах я говорил выше), то он подойдет к любой СЛ с таким же числом каналов, рассчитанной на то же напряжение, что и диммер. Все светодиодные ленты диммируемые, если они не имеют встроенного блока питания. Единственно, диммер им нужен специальный, рассчитанный на совместную , а не тот, что устанавливают в выключатели для управления лампочками в люстре.

Теперь ты знаешь, о диммерах для светодиодных лент практически все, что необходимо знать для правильного выбора и самостоятельной его установки. А те, кто любят держать в руках паяльник после прочтения этой статьи, надеюсь, без труда соберут простой, но вполне работоспособный светорегулятор самостоятельно.

Предыдущая
Светодиодная лентаКак выбрать и рассчитать блок питания для светодиодной ленты
Следующая
ЛюстрыКак сделать светильник или люстру из светодиодной ленты своими руками

Обзор, описание лучших цифровых моделей на 2021 год

Цифровые устройства, позволяющие осуществлять регулирование уровня освещения, способны обеспечивать самые комфортные условия для работы LED – лент любого типа. Благодаря их использованию потеря мощности сводится к минимальному значению. Кроме того, эти светорегуляторы способны обеспечить светотехнику более стабильным питающим током. Также при использовании светодиоды практически не нагревается, что существенно увеличивает сроки их эксплуатации.

Schneider Electric Blanca BLNSS040011

Качественный аппарат от популярного, лучшего французского производителя светотехники. Предполагает использование скрытого типа установки. Представляет собой механизм, который оснащен цельной специальной накладкой. Оснащается поворотной, а также поворотно – нажимной (роторной) кнопкой. Поверхность изделия является глянцевой. Изготавливается из термопласта. Номинальная мощность составляет 400ВА. Уровень номинального напряжения равен 220В. Может комбинированно использоваться с датчиками движения, присутствия. Также эта модель дополнительно оснащена памятью уровня освещенности. По типу нагрузки является универсальным аппаратом.

Schneider Electric Blanca BLNSS040011

Достоинства:

  • Функционал;
  • Возможность скрытой установки;
  • Легко установить самостоятельно, своими руками;
  • Изготавливается из качественного термопластика;
  • Компактность;
  • Приемлемая стоимость (средняя цена составляет 1491 рубль).

Недостатки:

  • Сложно настроить минимальный уровень яркости (при включении заданного режима, сначала доводит освещение до среднего уровня яркости, после чего плавно начинает понижать его);
  • Пластик быстро пачкается.

ARLIGHT SR- 2839DIM WHITE

Является однозонным устройством, которое комплектуется пультом ДУ RF (868 MHz), с сенсорным кольцом, а также специальным контроллером, мощность которого составляет 1-10А. Подходит для управления в домашних условиях, цепи, работающей от напряжения 12 и 24В. Связь пульта и контроллера осуществляется благодаря RF радио.

ARLIGHT SR- 2839DIM WHITE

Достоинства:

  • Возможность дистанционного управления;
  • Простота установки;
  • Пульт ДУ оснащен сенсором;
  • Комплектация;
  • Контролируется с помощью RF радио.

Недостатки:

  • Высокая стоимость (3702 рубля);
  • Габариты (длина прибора составляет 145 мм).

04-10 Мини – диммер 12В, 72ВТ, RF

Является миниатюрным, самым хорошим радиоуправляемым устройством, благодаря использованию которого можно плавно перевести монохромную smd ленту в несколько разных режимной свечения (около 25 режимов). Комплектуется пультом ДУ, который позволяет переключать режимы и самостоятельно корректировать работу осветительных приборов дистанционно.

Приблизительный радиус действия сигнала пульта ДУ составляет 50 м. По сравнению с моделями, оснащенными инфракрасными излучателями, для контроля над этим устройством, на него можно не наводить пульт ДУ. Позволяет пользователю самостоятельно устанавливать параметры яркости свечения, а также дистанционно включать либо выключать подачу питания. К этому прибору можно подключать не более 15 метров LED — ленты, показатель потребляемой мощности которой равен 4,8Вт/м.

04-10 Мини – диммер 12В, 72ВТ, RF

Достоинства:

  • Невысокая стоимость (364 рубля);
  • Небольшие габариты;
  • Комплектация;
  • Использование ДУ;
  • Большой радиус действия пульта ДУ (около 50 метров).

Недостатки:

  • Возможны сбои при приеме сигнала ДУ;
  • Максимально возможная потребляемая мощность — 4,8Вт/м.
