Монтаж систем отопления: особенности и подбор оборудования

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.


Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.


Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.


Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Отличия медных трубопроводов для отопления

Медь обладает целым комплексом положительных качеств, благодаря которым выгодно выделяется на фоне остальных материалов. Если строительный проект позволяет использовать такие дорогие элементы, то для внутренней разводки системы обогрева следует закупить комплект медных труб и фитингов в количестве, забитом в смету.

Плюсы медных трубопроводов:

  • способность металла к расширению позволяет легко переносить высокую температуру теплоносителя, резкие скачки температуры и даже замерзание воды;
  • по этой же причине медь отлично выдерживает перепады давления в сети, а также возможные гидроудары;
  • красноватый металл обладает устойчивостью к жесткой воде, содержащей посторонние примеси – известь, хлор и др.;
  • материал не обладает идеальной гладкостью внутренних стенок, однако низкая степень шероховатости уберегает от образования известкового налета и создает незначительное сопротивление движению теплоносителя;
  • медь известна тем, что противостоит развитию болезнетворных бактерий и образованию плесени;
  • сочетание прочности и мягкости позволяет создавать трубопроводы различной конструкции;
  • в некоторых случаях отопительная разводка выполняет декоративную функцию, хотя для оформления помещений рекомендуют более безопасные медные контуры ХВС или газопровода.

Чтобы посторонние включения не откладывались на трубах и не снижали функциональность, к теплоносителю предъявляются особые требования: вода должна быть чистой, профильтрованной.

Но и у медных труб есть свои минусы, главным из которых является высокая стоимость. Если взять для сравнения две метровых трубы диаметром 26 мм из металлопластика и меди, то первая обойдется в 147 рублей, а вторая – в 486 рублей. Получается, что медная разводка выйдет более чем в 3 раза дороже.

Используя металлические трубы для устройства отопительных контуров, не следует забывать, что они могут нагреваться до 70-80 °С, тем самым представляя угрозу здоровью жильцов

Медь избирательна в отношении других металлов, поэтому фитинги стоит подбирать аккуратно. Алюминиевые, дюралевые или стальные детали вызывают электрохимическую реакцию и быструю коррозию.

Поэтому обычно используют либо «родные» медные соединительные элементы, либо латунные, бронзовые, хромированные или никелированные. Олово или припой ПОС применяют только в процессе пайки.

Радиаторы

В качестве нагревательных приборов для обогрева частного дома используются следующие виды радиаторов:

  • чугунные;
  • алюминиевые;
  • биметаллические;
  • стальные панельные;
  • стальные трубчатые.

Виды радиаторов отопления

На выбор радиатора влияет: пожелание хозяина дома, дизайнерское решение, стоимость оборудования, технические характеристики.

Установка радиаторов под ключ имеет определенную последовательность выполнения работ:

  1. Радиатор должен быть установлен строго горизонтально, для этого устраиваются кронштейны по разметке, выполненной ранее.
  2. На радиатор устанавливаются необходимые заглушки, прокладки, терморегулятор для коррекции необходимой температуры и кран Маевского для воздухоотведения.
  3. На подаче и «обратке» устанавливаются запорные краны.
  4. Радиатор подсоединяется к трубопроводу.

Чугунные радиаторы имеют большой вес. Чтобы навесить их на стену, нужно использовать мощные кронштейны.

Специальный инструмент для монтажа отопления

Под специальным инструментом монтажа отопления понимаем инструмент необходимый для работы с трубами отопления. Трубы отопления нужно отрезать, подсоединять и соединять. Без специального инструмента не обойтись.

Особенность специнструмента для монтажа отопления в следующем. Для каждого типа используемой трубы нужен свой набор специального инструмента.

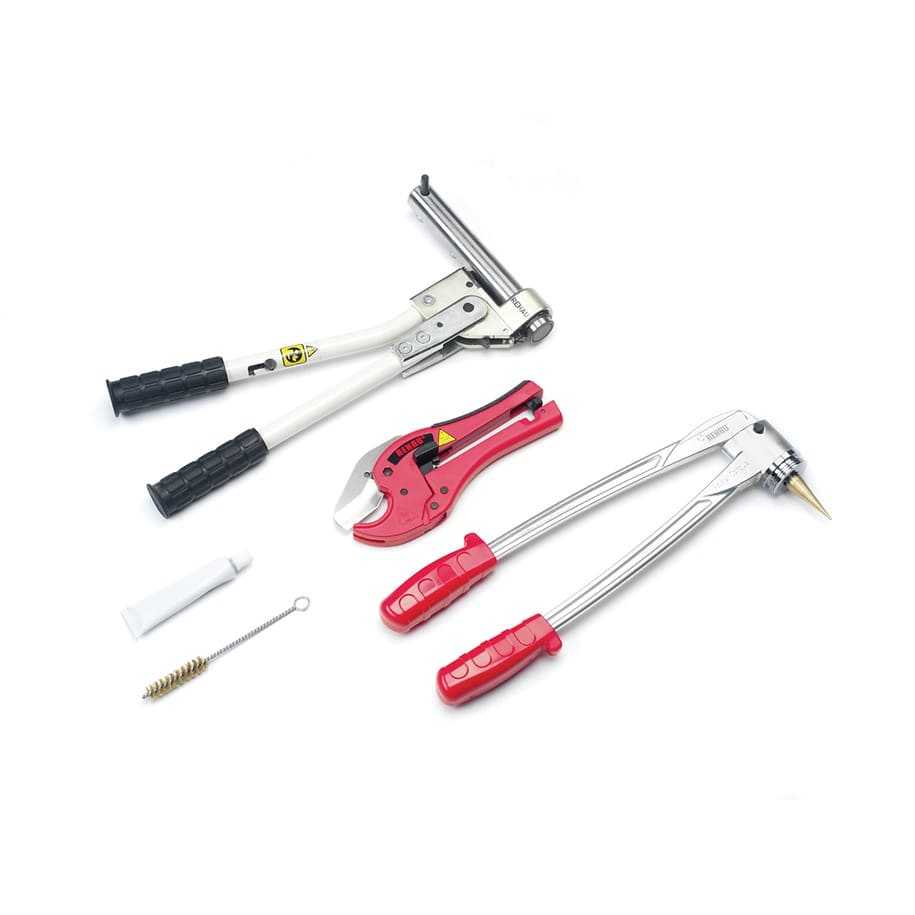

Инструмент длятруб из сшитого полиэтилена

Например, если для монтажа отопления используются трубы из сшитого полиэтилена нужен набор инструмента для работы с системой надвижных гильз. Минимальный набор такого инструмента состоит из расширителя труб (экспандера) и тисков для запрессовки гильз.

Важно понимать, что для каждого бренда труб должен использоваться набор инструмента именно этого бренда. Например, для труб Rеhau это наборы Rautool  M1 (ручной), H2 (гидравлический), A-light2 (аккумуляторный), A3 (аккумуляторный гидравлический)

Также важно понимать, что для каждого типа трубы к базовому комплекту инструмента необходимы свои расширительные насадки. Для труб отопления Рехау flex и pink нужны насадки с двумя синими полосками

Кроме всего перечисленного, выбор специального монтажного инструмента осложняется невозможностью использовать один набор инструмента для труб разных производителей.

Инструмент для полиэтиленовых труб

Если для отопления используются пластиковые трубы, то понадобиться специальный инструмент для муфтовой сварки пластиковых труб (ПЭ и ПНД). Используется такой инструмент для сварки пластиковых труб и фитингов диаметрами 20—63 мм в бытовых условиях.

Инструмент для металлопластиковых труб

При использовании металлопластиковых труб в системе отопления понадобиться специальный инструмент если используется соединение пресс-фитингами, а не цангами. Для соединения и подключения металлопластиковых труб пресс-фитингами понадобиться специальные пресс клещи.

Кроме всего прочего, не забываем, что для качественной резки труб нужны специальные ножницы для резки труб. Также помним, что для монтажа отопления понадобиться стандартный набор сантехнических ключей.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Пайка труб

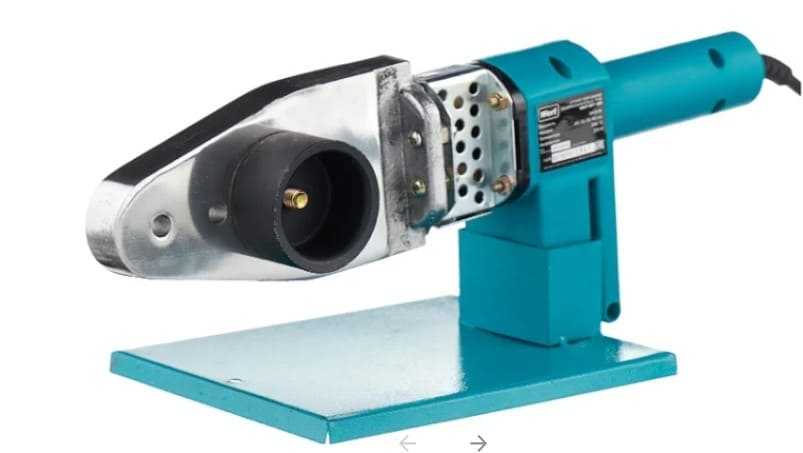

Для соединения элементов трубопровода используется специальный паяльник, который имеет две насадки. Каждая пара насадок соответствует определенному диаметру трубы. Одна насадка нагревает внешнюю поверхность трубы, а другая –одновременно внутреннюю поверхность фитинга. Процесс нагрева составляет не более 7 секунд. Затем элементы соединяются.

Во время нагрева и соединения запрещено вращать монтируемые элементы трубопровода.

После соединения необходимо подержать детали до 30 секунд, для того чтобы они остыли, и спайка была выполнена равномерно. Последовательно соединяя элементы трубопровода, выполняется его монтаж под ключ.

Подключение радиатора отопления к полипропиленовым трубам выбор радиаторов, запорной арматуры и фитингов

Обратите внимание: при нагреве до 95 градусов максимально допустимое давление снижается до 6-7 кгс/см. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах

Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах.

Почему? Ведь штатные параметры ЦО (4 — 6 кгс/см2, 50 — 95С) вроде бы укладываются в типичные характеристики полипропилена?

Да потому, что реальные условия эксплуатации ЦО порой отличаются от предусмотренных ГОСТами и СНиПами.

  • При экстремально низких уличных температурах практикуется работа элеваторного узла без сопла, с заглушенным подсосом. В этом режиме в систему отопления поступает теплоноситель с подающей нитки теплотрассы, имеющий температуру до 150С.
  • При гидроударе (возникающем, в частности, при чрезмерно быстром заполнении контура) на фронте потока воды давление может достигать 25 — 30 кгс/см2.

Полипропилен на такое давление явно не рассчитан.

Кроме того, о полипропилене полезно знать еще несколько вещей.

Значительное удлинение при нагреве заставляет прокладывать длинные прямые участки розлива и подводок с использованием компенсаторов — изгибов трубы. позволяющих избежать ее деформации на прямых участках.

Удлинение может быть уменьшено при использовании армированных труб.

Для них характерен меньший коэффициент температурного расширения:

  • 3 мм/1 м.п./50С для труб, армированных фиброй (рубленным стекловолокном);
  • 1,5 мм/1 м.п./50С для армированного алюминиевой фольгой полипропилена.

Важный момент: при соединении с фитингом алюминиевая фольга в зоне сварки должна быть зачищена. В противном случае возможно расслоение трубы из-за электрохимической коррозии алюминия.

Рекомендации по монтажу

При обустройстве однотрубной системы отопления требуется, несмотря на ее простоту, выполнять все этапы работы внимательно и грамотно, учитывая все нюансы и особенности конструкции.

Чтобы все было сделано правильно, стоит воспользоваться следующими рекомендациями:

Заключение

В итоге можно сказать, что однотрубная система отопления при всех ее достоинствах совершенно не подходит для больших и многоэтажных домов. К тому же, несмотря на простоту и низкую стоимость, такая система вызывает немало проблем и требует внимательного подхода при обустройстве.

Как выполнить монтаж?

Автономное отопление – достаточно сложная система, и при ее создании необходимо принять во внимание большое количество факторов, про которые порой многие и не слышали. Проектирование и правильный монтаж системы отопления гарантировано можно получить, если доверить его организациям и фирмам, занимающимся этим профессионально

Тогда монтаж системы отопления под ключ вам будет обеспечен.

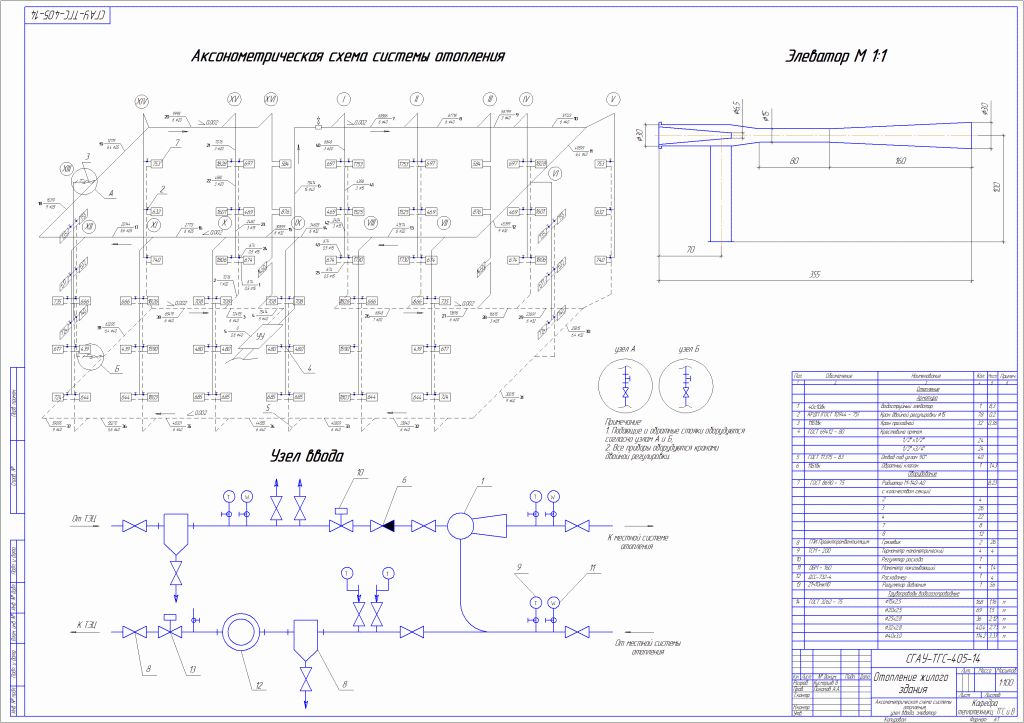

Чертеж отопления двухэтажного дома

Во многих случаях подобные организации выполняют подборку и закупку необходимого оборудования, а не только его монтаж. Вам только останется подписать акт на монтаж системы отопления после выполнения работ, причем вы можете рассчитывать, что все будет сделано с учетом требований СНИП. Как правило, все согласовывается на этапе заключения договора, при этом составляется смета на монтаж системы отопления и проведение прочих необходимых работ.

Не стоит исключать вариант самостоятельного выполнения монтажа автономного обогрева в доме. Есть множество учебных материалов и курсов, позволяющих выполнить подобную работу. В этом случае стоимость всей системы будет определяться только затратами на приобретение материалов и оборудования.

Монтаж системы отопления с помощь пластиковых труб

Рассматривая возможность создания автономного отопления, надо учесть множество различных факторов, которые должны обеспечить в дальнейшем надежное функционирование всего обогрева, а также определить, какой вы видите будущую систему отопления и что хотите получить после выполнения всех необходимых работ.

Технология монтажа отопления

Технология монтажа отопления, на основе полипропилена, имеет ряд положительных аспектов. для отопительных систем, изготовленные на основе полипропилена имеют несколько, самых основных преимуществ, которые не рассмотреть просто нельзя.

Для заказа монтажа отопления — позвоните по телефону +7 495 205-205-2

К таким относятся:

  • Отличные теплоизоляционные свойства. Данный аспект можно проверить простым способом. Достаточно будет просто положить руку, для сравнения, на трубу из металла, а потом на полипропиленовую. Последняя будет иметь просто мизерную температуру, по сравнению с металлической, а это говорит о том, что потери тепла в системе из полипропиленовых труб будут минимальными.
  • Устойчивость к воздействию химических веществ и коррозии. Этот параметр значительно увеличивает время использования такой системы
  • Хорошие технологические показатели, что говорит о простой технологии разрезания и сваривания труб. Этот процесс довольно простой.
  • Хорошая упругость повышает устойчивость отопительной системе к замерзанию, при низких температурах

В наши дни, монтаж отопления в доме полипропиленом позволяет самостоятельно установить полипропиленовые трубы. Такого типа отопление максимально подходит для частных домов, но очень часто используется и в квартирах многоэтажек. Так как такого рода систему отопления не сложно монтировать собственными силами, полипропилен получил довольно большой показатель популярности и держится на лидирующих позициях продаж, рынка отопительного оборудования. Купить данного рода оборудование можно в любом магазине, по довольно приемлемым ценам.

Перед тем как начать подготовительные работы и монтажу систем отопления на основе полипропиленовых материалом, стоит определиться с основными аспектами данной системы отопления, выбрать так сказать ее «сердце», собственно нагреватель воды, определиться со схемой монтажа отопления и естественно, тщательно изучить самые основные принципы и правила выполнения монтажных работ.

Монтаж водопровода

Монтаж водопровода необходимо начинать от стояка – водопроводной трубы основной системы водоснабжения. Поэтому важный момент монтажа – это соединение пластиковой трубы с трубой металлической, которая относится к основному стояку дома.

Соединение пластиковой водопроводной трубы с металлической

Для соединения металлической и пластиковой деталей необходим специальный переходник, одна сторона которого гладкая – для пластика, а вторая – с нанесенной резьбой – для металла.

Специальный переходник с резьбой для металла и гладкой муфтой для пластика

Подобные фитинги имеют стандартные размеры и подбираются легко.

Если пластиковые трубы для водоснабжения будут соединены с резьбой запорного шарового крана или на трубе, где уже есть подходящая резьба, то достаточно обеспечить непроницаемость будущего соединения – герметизацию.

Совет: Если на металлической трубе водопровода резьба кажется ненадежной, то необходима новая резьба.

Для герметизации лучше походит пакля (для большего эффекта его можно пропитать краской или олифой). Лента фум нередко подвергается критике, поэтому её советуют не все специалисты.

Последнее – приварить гладкую часть специального фитинга к полипропилену или соединить её при помощи фитинга – к металлопластику.

Сборка водопровода труб из пластика похожа на детское конструирование, но только с большей долей ответственности, поэтому постоянно необходимо сверяться и со схемой, подготовленной заранее, и с размерами каждого участка трубы.

Первый шаг одинаков как для работы полипропиленом и сваркой, так и для соединения металлопластиковых частей при помощи металлических фитингов.

Для начала необходимо отрезать 1-2 части трубы, примерить их относительно друг друга и относительно схеме на стене в целом.

Совет: Прежде чем воспользоваться ножницами для разрезания пластиковых труб, необходимо проверить длину и размеры каждой части трубы, обязательно учитывать те миллиметры и сантиметры, которые будут вставляться в фитинг и другие соединительные части кранов и счетчиков.

Для разрезания можно пользоваться и ножовкой, но ножницы для пластиковых труб упростят работу, так как позволяют осуществлять резку точно под углом 90 градусов и без нарушения покрытия, а это важно для качественного соединения как при сварке, так и при соединении при помощи фитингов

Сварка полипропиленовых труб

1.Подготовить аппарат, выбрать нужную насадку, надеть термозащитные перчатки.

Если никогда не работали с сварочным аппаратом, стоит потренироваться в соединении разных деталей, в том числе угловых, на отрезках, небольших участках «на черно».

2. Сварка полипропиленовых труб начинается с отчистки и выравнивания среза, это обычно не требуется, если для разрезания используются ножницы для резки пластиковых труб.

Сварка полипропиленовых труб

3. Когда сварочный аппарат нагреется, необходимо вставить фитинг и трубу почти до упора (2-3 мм желательно оставить) в разогретую насадку. Время, необходимое для нагревания полипропиленовых частей, зависит от аппарата и диаметра трубы.

4. Аккуратно вынуть части из насадки, плавно и ровно соединить их друг с другом, держа 5-10 секунд.

Соединение металлопластиковых труб при помощи фитингов

1. Для соединения труб из металлопластика сначала используются гайка и зажимной хомут фитинга: они одеваются на трубу,

2. Необходимо развальцевать трубу – расширить, отчистить её края (специальным калибратором).

3. Одеть трубу на патрубок (штуцер) фитинга и выровнять детали.

4. Уже надетые гайку и зажимной хомут начать закручивать на штуцер фитинга до характерных звуков потрескивания. Резких движений и нажима допускать в этом случае нельзя, чтобы избежать деформации трубы.

Соединение металлопластиковых через систему фитингов

Ровная линия и четкие углы – показатель качественной сварки и надежного соединения в обоих случаях.

При работе с водопроводом из пластиковых труб нет возможности проверить герметичность соединения, поэтому важная задача на уровне проектирования и монтажа – избежать лишних соединений и изгибов. Однако сделать хотя бы один дополнительный выход для возможных сантехнических приборов желательно, и в этом месте пригодятся пластиковые заглушки, используемые для профильных труб.

Последний этап монтажа водопроводной системы – закрепить трубы к поверхности стены при помощи специальных клипс. Напомним: клипсы для трубы с горячей водой должны быть чуть свободнее – с учетом возможного расширения от высоких температур.

Вообще водопровод из пластиковых труб, изготовленный с правильным соблюдением технологии, нисколько не уступает в качестве и надежности водопровода из стали или даже меди.
