Лестница с поворотом на 90°, с площадкой

Расчет количества ступеней

Число ступеней в одном марше рекомендуется от 15 до 20. Если лестница состоит из нескольких маршевых пролетов, от 9 до 11 для одного пролета.

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

• N – количество ступеней;
• H1 – высота пролета;
• H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

1. Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
2. После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
3. Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

• ось поворота делит среднюю ступень пополам;
• ступени пропорционально откладываются в обе стороны от оси поворота.

Далее к ступеням, расположенным перпендикулярно друг к другу, присоединяются ступени маршевого пролета.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

• «Компас» – для работы в ней не надо иметь особых навыков;
• SolidWorks – программа для создания инженерных строений;
• Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Расчет винтовой лестницы на второй этаж

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.

Требования безопасности поворотной лестницы с забежными ступенями

Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:

1. количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным – психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
2. высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
3. крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.

Информация

Отличный онлайн калькулятор расчета прямой лестницы на второй этаж. Поможет вам не просто определиться с удобством лестницы, но и предоставит детальную информацию по изготовлению тетивы и ступеней. Благодаря полученным данным, вы легко сможете изготовить конструктивные элементы самой лестницы, и собрать ее не прибегая к услугам «дорогостоящих» плотников.

Особенности данного калькулятора:

Интерактивная система данного скрипта, направлена, прежде всего, чтобы помочь вам определиться с выбором конструктивного решения для такой важной составляющей вашего домашнего декора как лестница

Данная программа расчета, реализует для вас следующие задачи:

• Поможет оценить вам удобство лестницы
• Поможет определить габариты проема в перекрытии
• Произведет расчет оптимального угла наклона необходимого при ходьбе
• Поможет определить необходимое количество материала и их габаритные размеры, необходимого для реализации вашего проекта.
• Скомпилирует для вас необходимый минимум чертежей для производства и монтажа.

 Данные для определения удобства прямой лестницы:

Для того чтобы использовать данный онлайн калькулятор прямой одномаршевой лестницы, вам не потребуются специальные знания. Достаточно лишь помнить основные правила и опираться на них при расчете.

• Оптимальный угол наклона лестницы (тетивы) от 30 до 40 градусов. При других показателях комфорт эксплуатации при перемещении между этажами значительно снижается. В свою очередь это может привести к снижению уровня безопасности и скорости передвижения.
• Ширина ступени оптимальная для ходьбы человека находится в пределах 27-32 см. Если по каким-то причинам выдержать данную ширину  не представляется возможным, попробуйте изменить ее за счет свеса края ступени. При этом учитывайте, что максимальный свес ступени не должен превышать 5 см.
• Не стоит забывать так же про такой параметр как «средняя длина шага». В соответствии с этим основным критерием и рассчитывается удобство будущей лестницы. Сумма ширины двух ступеней и сумма двух высот, должна быть равна средней длине шага человека и составлять не более 63 см.

Необходимые исходные данные.

Для того чтобы получить максимально точный расчет прямой одномаршевой лестницы, сначала вам необходимо определиться с несколькими исходными данными. Вам необходимо знать точную высоту этажа, ее допустимую длину (то пространство, которое вы можете выделить под лестницу в общем интерьере комнаты). Определиться с узлом примыкания к перекрытию. Возможно, вам потребуется рассчитать несколько вариантов, прежде чем вы определитесь с самым подходящим.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

• На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
• От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
• Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
• Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
• По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступенейИсточник olestnicah.ru

• Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
• Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
• От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
• После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.

Видео описание

В этом видеосюжете показан расчёт поворотной лестницы на 90 градусов с поворотными ступенями:

Особенности монтажа

Сооружения нередко выполняют комбинированными. Более распространены варианты, когда металлический каркас отделывают древесиной. Её чаще других материалов используют для ступеней. Даже если конструкцию полностью заливают из бетона, то в жилом доме стараются облицевать ступеньки деревом.

Следует отметить, что реальность часто не соответствует чертежам. И когда забежная лестница с поворотом находится уже в стадии завершающей сборки, нередко приходится исправлять ошибки прямо на ходу.

Возможные проблемы, возникающие при установке:

Попадается плохой материал. Например, непросушенная древесина. Или её классность ниже нормы. То есть, имеющая больше одного сучка на одном погонном метре. Это отражается на сроках эксплуатации либо всего изделия, либо его части.

Сучковатая доскаИсточник wallbox.ru

• Погрешности в распиле. Это возникает при масштабировании, когда чертёжные размеры переносятся на материал. Такие ошибки зачастую неизбежны и при монтаже необходимо иметь под рукой инструмент для финишной подгонки деталей.
• Перекос элементов. Пренебрежение к частым проверкам положения конструкции по строительному уровню может привести к потере ровности каркаса. Каждый этап сборки должен контролироваться прибором.

Перед монтажом лестницы необходимо дождаться полной усадки здания. Иначе лестничный марш впоследствии может перекосить. Из-за этого могут появиться трещины и неприятный скрип при использовании.

Видео описание

В этом видео показано, как собирается лестница на второй этаж с забежными ступенями из дерева с поворотом на 90 градусов:

Коротко о главном

Когда небольшая площадь помещения не позволяет установить прямолинейный лестничный пролёт под необходимым углом, то можно применить более компактную конструкцию. Лестница с забежными ступенями прекрасно впишется в любой интерьер и выполнит функции подъёмника не хуже других сооружений. А главное сэкономит пространство и обеспечит комфортный угол подъёма.

Но чтобы не испортить дизайн комнаты, необходимо подобрать достойную модель. Ведь одна и та же лестница может совсем по-разному выглядеть. Это касается и материалов, которые будут участвовать в строительстве, и конструктивных решений. Но самое главное при выборе такого непростого сооружения – это грамотные расчёты. Их выполняют либо самостоятельно, либо доверяют работу специалистам.

Калькулятор расчета размеров забежной или винтовой ступени

Далеко не всегда удается вписать в комнату частного дома обычную маршевую лестницу на второй этаж или на чердак — банально не хватает свободной площади помещения. Выход – либо проектировать межэтажный переход с двумя маршами, либо сооружать винтовую конструкцию, которую можно разместить буквально «на пятачке». Если планируется лестница в два марша, то они могут располагаться или под прямым углом, обычно вдоль стен в углу комнаты, или встречно, то есть параллельно друг другу, но в противоход. И в том, и в другом случае необходим какой-то переход между ними. Это может быть площадка между пролетами, но более компактным вариантом становится участок с так называемыми забежными ступенями, позволяющими изменять направление движения маршей.

Калькулятор расчета размеров забежной или винтовой ступени

Понятно, что форма этих ступеней в плане будет отличаться от обычных прямых маршевых. Это и составляет особую сложность при разработке проекта будущей лестницы. Существует немало способов графического построения забежных или винтовых участков. В некоторых случаях можно призвать на помощь и геометрические формулы. Вот на них то и основан предлагаемый вниманию калькулятор расчета размеров забежной или винтовой ступени.

ступени

Необходимые пояснения будут приведены ниже.

Пояснения по принципу и порядку проведения расчета

Сразу оговоримся – этот калькулятор рассчитывает не все размеры ступеней, а только ширину проступей в самой узком и самом широком ее месте. Объясним почему.

• По правилам сооружения лестниц, высота ступеней должна выдерживаться единой на всем протяжении подъема, независимо от того, прямой ли это маршевый участок, или забежный.
• Аналогичное требование предъявляется и к ширине проступей. Правда, если на прямых ступенях она одинакова по всей их длине, то на забежных рассчитанная ширина должна обеспечиваться по центру, то есть по так называемой линии движения.

Оптимальные параметры ширины проступей и высоты ступеней тесно взаимосвязаны, рассчитываются из соображений максимального удобства перемещения человека, с учетом эргономики его шагов. Зависят они и от длины шага, и от крутизны лестничного марша.

Таким образом, чтобы перейти к расчету размеров проступей забежных ступеней, прежде необходимо определить нормальную ширину ступеней, которая будет использоваться на всех участках лестницы. Для этого есть отдельный калькулятор.

Вернемся к нашим забежным ступеням. Чтобы разобраться с их конфигурацией, посмотрим на схему.

Схема для расчета ширины забежных ступеней

На схеме видим три дуги, проведенные из одного центра А. Самая крупная — внешний радиус поворота (R), являющийся продолжение мвнешнего края лестничного марша. Самая малая дуга – внутренний радиус, то есть закругление внутреннего края маршевого участка. И между ними – так называемая линия движения, которая уже упоминалась выше. Согласно правилам, ширина лестничного марша (L) должна выдерживаться единой – это требование соблюдено.

Именно по линии движения и откладываются отрезки-хорды, длиной (b) в точности равные расчетной единой ширине ступеней общего марша лестницы. Теперь из центра А несложно провести лучи, которые зададут границы забежных ступеней.

Очевидно, что внешняя сторона этих ступеней (s) становится значительно больше внутренней (m). Именно эти значения и вычисляет калькулятор, основываясь на закономерностях подобных треугольников. Приводить расчетные формулы, наверное, нет необходимости.

Цены на лестницы

деревянная лестница

При этом, из соображений безопасности и удобства движения по лестнице, рекомендуется добиваться того, чтобы размер m был не менее 100 мм, а s – не более 400 мм. Варьировать эти величины, при неизменной ширине марша и ширине ступеней по центральной линии движения, можно лишь изменением радиуса R. Для этого между параллельными маршами обычно оставляется просвет, равный примерно четверти их ширины. При Г-образной конфигурации маршей центр А может вообще выбираться произвольно — главное, чтобы позволяли размеры выделенной под лестницу площади помещения.

Следует заметить, что данный расчет справедлив для одинаковых ступеней забежного участка или для винтовых ступеней. Дело в том, что на Г— или П-образных поворотах очень часто прибегают к постепенному изменению формы ступеней, начиная еще от прямого маршевого участка. Так обеспечивается плавность поворота и максимальное удобство перемещения по нему. В таких случаях предлагаемый расчёт будет справедлив только для центральных забежных ступеней, а остальные рассчитываются несколько иначе – графическим методом.

Расчет прямой лестницы с косоурами

Главный результат работы данного калькулятора:

1. Чертёж косоура
2. Чертёж ступени

По этим чертежам изготавливаются детали, из которых собирается конструкция.

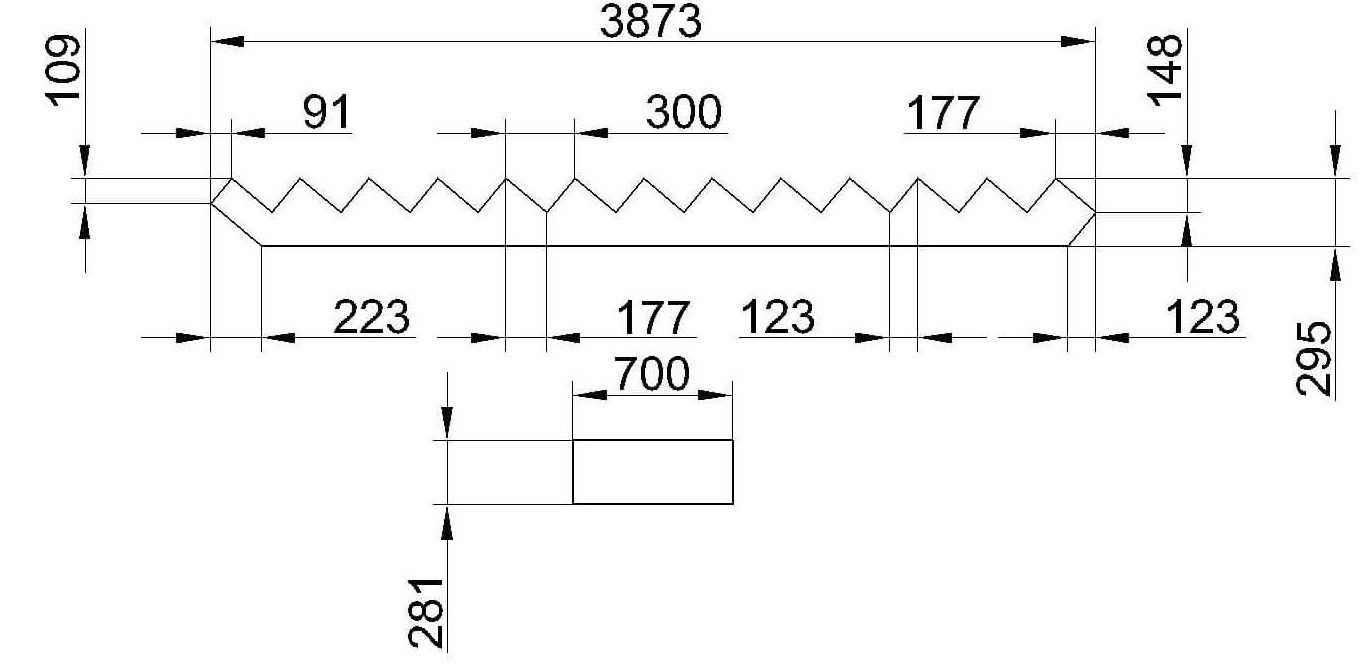

Рис. 6 Чертежи косоура и ступени

Все остальные чертежи показывают конечный вид конструкции: после состыковки косоуров и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.
3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Онлайн расчет прямой лестницы на косоурах позволяет оценить, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

1. Уменьшить/увеличить количество ступеней;
2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.
