Проект электрики дома

Расчет количества материалов

После создания схемы необходимо переходить к следующему этапу – подсчету количества материалов для электромонтажа. Для начала считайте количество кабеля. Учтите, что электропроводка в гараже будет как внутренняя, так и наружная (для прокладки от столба к счетчику и ввода), поэтому приобрести потребуется материалы для всех видов работ. От столба обычно прокладывают провод СИП, его сечение вам укажут в техусловиях на подключение, при этом согласно ПУЭ 7.1.34 и в таблице 2.4.2 «Наименьшее сечение или диаметр проводов ответвлений от ВЛ к вводам», сечение алюминиевых жил разрешено использовать не меньше чем 16 кв. мм, либо больше 2.5 кв. мм, если это питание отдельного электрооборудования (гараж таковым не является).

На основании выше сказанного (ПУЭ 7.1.34) проводка внутри гаража должна быть выполнена медным проводом или кабелем. Для прокладки проводки внутри гаража используйте ВВГнг-LS.

Чтобы правильно рассчитать сечение кабеля необходимо точно определить, какие электроприборы будут установлены внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент «1,2» (запас мощности в 20%), на основании чего по таблице выбрать подходящее значение. На розетки прокладывайте кабель сечением токопроводящих жил в 2.5 кв. мм, к отдельным приборам – рассчитывайте по мощности.

Что касается длины, то ее обязательно берем с запасом, т.к. проводник будет разрезаться на части (от розетки к щитку, от выключателя к светильнику и т.д.). На каждое соединение проводов необходимо брать запас в 10-15 см.

Просчитайте точное количество розеток в гараже. Их должно быть не менее 2х. Одна для удлинителя (на случай ремонта машины), а вторая для стационарного электроприбора (к примеру, компрессора либо сварочного аппарата). Выключателя будет два: один для смотровой ямы, второй для главного освещения. При необходимости можно добавить еще выключатели для управления светом на каждой из стен, например.

Отдельное внимание необходимо уделить светильникам. В наше время популярностью пользуются светодиодные и люминесцентные светильники

Первый вариант более экономичный и долговечный, но в то же время и более дорогой

Первый вариант более экономичный и долговечный, но в то же время и более дорогой.

При этом будет отлично, если сам светильник будет иметь высокий класс пылевлагозащиты – IP54 и выше

Это особенно важно, если гараж неотапливаемый и может скапливаться конденсат

Если будет осуществляться монтаж открытой электропроводки в гараже, необходимо также просчитать количество креплений, гофры либо кабель-каналов. Согласно СНиП 3.05.06-85 (таблица 2) шаг крепления открытой проводки в трубах диаметром 20 мм – не более 1 м, 32 мм – не более 1,4 метра Такие требования можно применить к прокладке кабеля в гофре. При этом есть требования для крепления кабеля без труб и гофр при открытой проводки, они описаны в ВСН 180-84. п.7.2., где сказано: «Расстояние между точками крепления проводов и кабелей должны быть не менее 500 мм при горизонтальной прокладке и 1000 мм — при вертикальной». В данном случае нужно учитывать требования, но фактически нужно крепить гофру каждые 0,3-0,7 метра, так, чтобы она не провисала.

Монтаж проводки скрытым способом мы не рекомендуем использовать, т.к. он более трудоемкий и вряд ли улучшит интерьер помещения. После того как все элементы будут рассчитаны, переходим к основному процессу.

Практика сборки электрощита или о чем не говорят ГОСТы

Строго говоря, сборка электрощитов — это хорошо документированный процесс, в котором всё описано детально от того, как должна выглядеть схема электрощита до усилий затягивания проводов в клеммах. Но знание этих правил ещё не знание как собрать электрощит без лишних потерь времени, усилий и многочисленных переделок. Поэтому перечислим, что нужно учитывать кроме нормативных документов (они понадобятся для сдачи готового объекта энергетикам перед подключением счетчика), и чтения ГОСТов.

• Подготовительные работы. Монтаж проводов в клеммники щитка занимает от 1-й до 3-х минут на провод. При этом зачистка провода может занять минут 10-ть, если делать эту операцию «на весу» внутри щитка. Размерьте провода, зачистите концы, наиболее жёсткие предварительно согните по шаблону. И быстрее и правильнее монтировать соединения по схеме, не отвлекаясь на мелочи, после которых придётся вспоминать, что и куда прикручивать.
• Запас длины всех проводов, которые невозможно правильно оценить перед монтажом в щитке. Если Вам кажется, что 20-ть сантиметров лишние – аккуратно уберите их за дин-рейки. Они пригодятся когда-нибудь потом.
• Сечение проводов должно уменьшаться от ввода питания (входной автомат) к счетчику и далее к защитным автоматам и участку цепи с нагрузкой. Какой кабель выбрать мы говорили в другой статье, но помните, сечение проводов «земля» в щитке должно быть не менее чем у фазного провода от крайнего автомата защиты.
• Скрутки и витки проводов, находящихся под напряжением недопустимы. Также необходимо развести по разным сторонам щитка силовые и нулевые провода.
• Обязательно нужно учесть место расположения, при необходимости выбирая негорючий бокс, предназначенный для монтажа в деревянном доме .
• В любом случае сборка электрощитов начинается с проверки монтажа защитных автоматов . счетчика, входного устройства отключения ( рубильника ) для проверки достаточности места и правильности размещения всех устройств. Установить автомат просто, если есть место, куда его устанавливать. Идеальным вариантом будет пробная сборка без коммутации с разметкой мест установки приборов. При работе это поможет не терять время, понимая, что схема электрощита реализуется правильно.

Прежде чем думать, как собрать электрощит . мы, конечно, подвели к нему кабели от нагрузок (участков цепи), при этом правильно разместив их на входе в щиток.

На фото ниже приведён правильный пример, при котором подключение каждой линии можно обеспечить с любым запасом по размещению проводов внутри щитка.

Самым правильным при формировании схемы электрощита будет выделение отдельных линий для независимых потребителей. Лишние кабеля в данном случае не будут «лишними», это на самом деле страховка от перегрузок и возможность дублирования перегруженных участков. Обычно на этапе проектирования электропроводки сложно детализировать количество и мощность приборов . Поэтому запас прочности в смысле независимых участков электросети не помешает. Конечно, перебарщивать в этом смысле не стоит.

Пожалуй, это все главные правила. Осталось предусмотреть возможность быстрого демонтажа щитка, отключение питания как внутри щитка, так и извне, и разумные меры защиты. После чего сборка электрощита не станет сложной задачей.

Начальный этап проведения электропроводки

В процессе проведения электрических проводов необходимо следовать следующим нормам:

Обеспечение свободного доступа к коробкам распределения и электроучётному оборудованию.

Монтирование розеток и выключателей проводится на полутораметровой высоте от половой поверхности, при этом необходимо обеспечение свободного доступа к ним. Для того чтобы обезопасить маленьких детей возможно приобретение специальных заглушек, которые устанавливают на розетки.

При открытии дверей не должна снижаться степень доступности к оборудованию. На 6 квадратных метров показана установка одной розетки.

В зависимости от числа единиц электрооборудования проводится монтирование розеток в кухне.

Прокладка кабеля должна быть чёткой с соблюдением вертикального, горизонтального и диагонального положения, при этом электрошнур не должен провисать и прогибаться. Если это правило игнорируется, то становится возможным повредить электрокабель при проведении установочно-монтажных работ и использовании перфоратора.

При прокладке горизонтальных кабелей следует отступить от 5 до 10 сантиметров от потолочных перекрытий и карнизных конструкций. От половой и потолочной поверхности необходим отступ на 15-сантиметровое расстояние.

При установке вертикальных кабелей необходим 10-сантиметровый отступ от окон и дверей и 40-сантиметровый от труб газового отопления.

Чтобы развести и соединить электрические кабеля, показано применение специальных коробов.

Изолирование любого проводящего электросоединения, что поможет предотвратить возможное замыкание и возникновение пожара.

Запрет соединения алюминиевого и медного проводов.

Принцип составления схемы

Схема, которую можно сделать даже своими руками, нужна по ряду причин:

• без труда можно посчитать количество материала, с каким нужно работать для проведения проводки в квартире: необходимые провода, их сечения, определить, сколько будет в квартире розеток, выключателей, а также обозначить расположение щитка;
• проектирование позволяет найти правильные места для силовых элементов;
• помогает в будущем ремонтировать скрытые части проводимых элементов.

Схема и план квартиры или дома выдерживаются в масштабе с нанесением на них распределительных групп. Без последних электропроводка в квартире своими руками невозможна и даже опасна.

Обычно в квартире нужно сделать минимум два щитка: вводной и внутренний. От внутреннего в комнаты идут ветви проводки.

Основные группы выглядят так:

• розетки;
• осветительные приборы;
• мощные приборы;
• розетки и техника, которые нужно делать и подсоединять в санузле и на кухне;
• хозяйственные пристройки.

Проект и расчет важно сделать таким образом, чтобы вся проводка шла не к одной группе точек – тогда получится слишком большая нагрузка. Еще на этапе, когда проект только создается, необходимо продумать защитные устройства для каждой отдельной группы и сделать их своими руками. Еще на этапе, когда проект только создается, необходимо продумать защитные устройства для каждой отдельной группы и сделать их своими руками

Еще на этапе, когда проект только создается, необходимо продумать защитные устройства для каждой отдельной группы и сделать их своими руками.

Мощность и расположение приборов будут влиять на выбор схемы, какой мастер предпочтет воспользоваться. Такие данные помогут выбрать количество розеток для квартиры и сечение, которое должен иметь кабель.

У многих людей может возникнуть вопрос: чем отличается схема дома от схемы квартиры? На практике различий мало.

Главное отличие заключается во вводе электричества — в дом оно попадает по наружным проводам, в квартире это кабель от распределительного щитка.

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

• фаза – коричневый;
• ноль – синий;
• земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

1. электрический счетчик;
2. устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
3. силовой, слаботочный, осветительный кабель;
4. ответвительные коробки;
5. клеммники (лучше безвинтовые);
6. розетки и выключатели;

1. подрозетники;
2. короба для электропроводки открытого типа;
3. смесь из алебастра для монтажа кабеля внутри штробы;
4. клей;
5. шурупы и саморезы;
6. плинтуса;
7. электроизоляционный картон;
8. жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

• осветительные контуры – 3*1,5 мм² или 3*2 мм²;
• розеточные группы – 3*2,5 мм²;
• электроплита/духовка – 3*4 мм²;
• кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
• отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Особенности электроснабжения частного дома

К частному дому предъявляются особые правила электроснабжения. Это связано с наличием подсобных помещений, уличного освещения, другими факторами. Выделяется несколько компонентов сети индивидуального жилого помещения.

Ввод в дом.

За подключение жилища к электричеству отвечает предприятие энергосбыта. Оформляется проект электроснабжения, разрабатываются технические условия.

ВАЖНО

Существует два способа ввода: воздушный (90%), кабельный или подземный (10%).

Подземный вариант дороже, сложнее. Выкапывается траншея 70-100 см в глубину для прокладки кабеля. Деревья располагаются к нему не ближе 2 м, кустарники – не ближе 0, 75 м. Провод под зданием тянуть запрещено.

Воздушный вариант при использовании СИП легче проверяется на хищения. Способ прост в монтаже и обслуживании. Для обычного ввода, как правило, используется вариант проводов сечением в 16 мм 2.

Используемые параметры на стадии ввода в дом.

Параметр	Норма
Расстояние от столба до дома	Не более 25м, при большем расстоянии устанавливается ещё один столб
Высота креплений к дому	Не менее 2, 75 м
Удалённость провода от козырька на крыше	Не менее 20 см
Расстояние от СИП до глухих стен сооружений	Не меньше 20 см
Расстояние от СИП до террас, балконов, оконных проёмов	Не менее 100 см

Предусматривается исключение соприкосновений провода с элементами из металла. Рассчитывается возможность колебания провода.

Установка счётчика.

Практикуется она на фасаде здания. Это способствует выполнению подключения до щитка удобным кабелем. Через наружную стену протягивание провода выполняется в металлической трубе, исключающей накопление влаги. Счётчик должен соответствовать ТУ. В жилом секторе рабочий ток не ниже 30 А. Показатели рабочего тока, количество фаз, остальные параметры устанавливаются в индивидуальном порядке.

Щит распределительный.

Щит называют сердцем домашней электрической сети жилого дома. Щиток закрывается на ключ, если в нём устанавливается счётчик. Для снятия показаний предусматривается стекло.

Предъявляемые требования:

1. Место для распределительного щитка (встроенного либо навесного) должно быть удобным, сухим, не подверженным затоплению.
2. Располагаться щит должен не ближе, чем в 1 метре от труб газовых, водопроводных (ПУЭ – 7.1.28).
3. Без гидроизоляции запрещено располагать щиток над баней, санузлом, кухней (ПУЭ – 7.1.29).
4. Для горючих стен щиты изготавливаются несгораемые.
5. Отдельные распределительные устройства могут быть установлены в гаражах, хозяйственных помещениях, мастерских и для уличного освещения (ПУЭ — 7.1.22).

От распределительного щита электричество передаётся потребителям по электропроводке.

Конструктивные элементы ВРУ:

• трёхфазные либо однофазные провода;
• контакты для подключения кабелей;
• рубильник (автоматический выключатель);
• защитная автоматика (УЗО);
• заземление с нулевым проводом.

Через щит проходит кабель ввода, электричество подключается к дому.

Разводка по дому.

Разводка осуществляется до отделочных работ. Основные правила:

1. Проводка по стенам (внутри и снаружи) прокладывается вертикально или горизонтально, не соприкасаясь с металлическими конструкциями.
2. Выключатели устанавливаются в 60-140 см от пола. При открывании дверь не мешает доступу к ним. Провод прокладывается сверху вниз.
3. Расстояние от пола до розеток – 50-80 см. Провод протягивается снизу вверх. На 6 м 2 рекомендуется одна розетка, не считая кухни. Не предусматриваются розетки в туалете. От приборов отопления, плит газовых, электрических розетки отстоят не менее чем на 50 см.
4. Для соединений проводов предусматриваются распределительные провода и тщательная изоляция.

В некоторых случаях провода укладываются под пол или под плиты перекрытия.

На монтажной схеме дома указывается расположение электропроводов, монтажных узлов, разъёмов электропитания. Энергоёмкими считаются кухня, ванная, достаточно ёмкими – гостиная, мастерская. К экономным помещениям относят детские, спальные, санузлы, подсобные комнаты.

Разводка вне помещения.

За пределами зданий проводка монтируется линией кабельной либо воздушной. Отдельная секция для этого определяется в щите. На садовых участках чаще практикуется разводка под землёй.

При разводке по фасаду исключается вероятность скапливания влаги (даже от росы). С этой целью на уровне земли оборудуется дренажная система.

После завершения разводки проводятся пусконаладочные работы, проверка изоляции кабелей.

План и схема электропроводки в доме. Зачем они нужны?

Планы электропроводки могут выглядеть по разному. Чаще всего их представляют в виде схемы электрики, нанесенной на планировку:

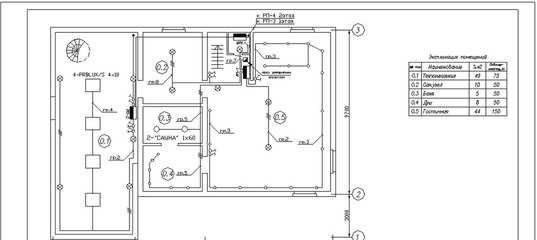

Чаще всего с проблемой отсутствия плана и схемы электропроводки сталкиваются покупатели жилья в многоэтажных новостройках: квартир, таунхаусов. Что же касается владельцев частных домов, то у них, как правило, есть в наличии такая документация.

Что же делать жильцам многоквартирных домов? Можно обратиться в ЖЭУ, но самый лучший вариант – это когда схема составляется прямо вами или с помощью специалистов.

Чтобы составить схему проводки правильно, нужно иметь определенный багаж знаний, а также хотя бы основы сведений об электротехнике. Если таких знаний или навыков у вас нет, то лучше пригласить специалиста. Электрики смогут в короткие сроки составить подробный план, в котором будут учитываться все особенности вашего дома, квартиры или таунхауса. К тому же профессионалы, при необходимости, смогут заменить старую проводку или имеющуюся неисправность.

Если же вы имеете представление о том, с чем вы столкнетесь при составлении схемы, либо при разработке проекта, а также при выполнении работ в электрической системе, то следует учесть, что существует несколько вариантов соединения электрических цепей.

Вот эти способы:

• Последовательный;
• Параллельный;
• Смешанный.

При последовательном способе прокладка электропроводки в доме или квартире проходит очень просто: каждый элемент цепи будет следовать за предыдущим. Для данного способа характерно отсутствие каких бы то ни было узловых соединений.

В качестве примера такого соединения можно привести елочную гирлянду, где все элементы сосредоточены на одном проводе. Правда, у данного способа разводки есть серьезный минус  – при повреждении одного элемента, цепь отключается полностью.

Параллельный способ подразумевает, что при включении все детали цепи не соединяются между собой, поскольку они соединены в два узла. Главное достоинство этого метода – это продолжение функционирования электропроводки, даже если из строя выйдет один из элементов.

При смешанном способе на одном участке цепи применяются оба типа соединений.

К выбору способа разводки очень важно подойти с большой ответственностью, поскольку от этого будет зависеть то, насколько стабильно будет функционировать подача электроэнергии в помещениях дома. Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало

Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников

Количество розеток в комнатах определяется в зависимости от пожеланий жильцов. Но нужно помнить, что одной точки доступа к сети будет мало. Подключение телевизора, кондиционера, светильников, зарядных устройств предусматривают как минимум три розетки в каждой комнате, чтобы избежать использования удлинителей и тройников.

Разводка электрики в доме, прежде всего, должна быть надежной. Так как вопрос комфорта можно скорректировать, а безопасность – нет. Разве что придется производить замену кабеля и фурнитуры, что приведет к дополнительным денежным и временным затратам.

Поэтому в этом вопросе не стоит экономить — лучше использовать только качественное оборудование и нанять профессиональных электриков.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

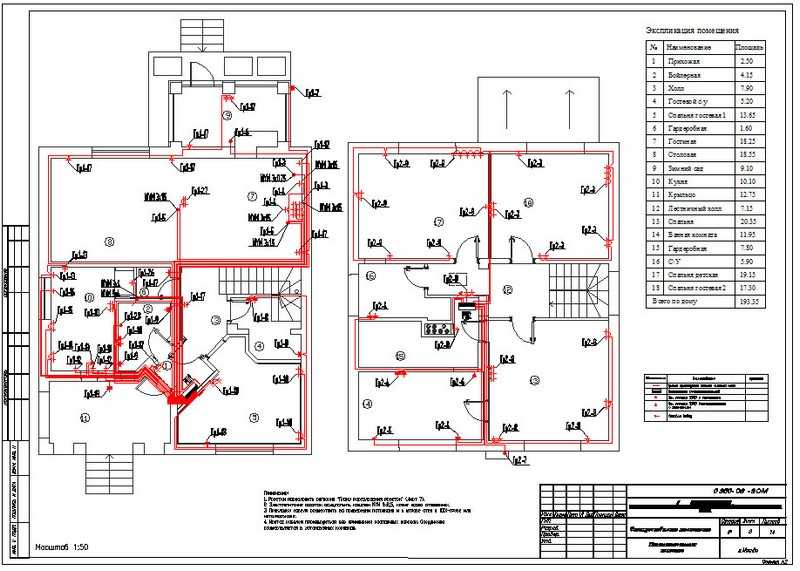

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.
