Отливы для цоколя фундамента: особенности выбора

Основные нюансы установки цокольных отливов

После монтажа проверяется жесткость крепления всех элементов. Для этого надавливают рукой на отлив, он при этом не должен прогибаться. При установке герметизируется не только стык профиля, но и линия присоединения к стене.

Силикон применяется для заделки вырезанной щели в стене, если верхняя полка заделывалась непосредственно в вертикальное ограждение. Можно использовать битумную мастику или специальные составы для герметизации наружных соединений. Ставится поглощающая шум лента под металлические отливы, чтобы уменьшить звук от дождевых капель

Сливы из клинкера устанавливаются сначала на внутренних и наружных углах, затем оформляются прямоугольные участки. Если нет заводских угловых элементов, стыковка выполняется подрезкой плиток по месту под 45°.

Схемы установок

Ширину отлива определяют после оформления цоколя, т.к. отделка может вынести переднюю часть основания вперед. Угол наклона фронтальной плоскости принимается 10 – 15°, поэтому рулетку прикладывают к стене на соответствующей высоте и меряют до края горизонтальной поверхности с учетом выноса.

Длина высчитывается по периметру крепления, при этом замер ведется по наружному краю предполагаемого отлива. Полученная длина умножается на коэффициент 1,1, для учета подрезки угловых стыков и стыковки внахлест.

Порядок монтажа:

начинается монтаж с первого угла строения;
вторым монтируется профиль на следующем углу;
далее соединяются элементы с помощью прямого участка;
затем отлив крепится на третьем угле, соединяется со вторым установкой отлива на прямолинейном участке и так дальше.

Отливы соединяются пайкой, в замок. Второй способ применяют для металлических сливов, которые сгибаются по месту установки. Пайка применяется редко, т.к. нарушает внешний защитный слой профиля.

Наружный угол

Наружный угол Внешний стык поворота делается из основной планки, линия соединения промазывается герметиком. Под них ставится опорный элемент, чтобы угловые соединения не гуляли по вертикали.

Способы изготовления наружного угла:

Их двух прямолинейных полос. Выбираются прямые участки, торец одного урезается под углом в 45°. Для разметки используется стусло или делается специальный шаблон. Аналогично срезается торец второго куска, но по длине делается припуск 20 мм. Припуск остается внутри стыка, а полосы на углу фиксируются заклепками друг к другу.
Из одного прямолинейного профиля. На прямом участке размечается угол в 90° так, что его вершина находится на нижней полке, а на плоскости дается припуск 20 мм. Слив режется по разметке без захода на нижнюю полку. Отливной профиль сгибается так, чтобы части образовали прямой угол, а допуск был внизу стыка. Части соединяются пайкой или заклепками.

Внутренний угол

Внутренний угол Принцип стыковки отливов на углах внутри защитной отделки похож на соединение наружного угла, но имеет некоторые отличия. Каждый рубеж в таком месте отделывается индивидуально и до того, как ставятся профили на прямых делянках.

Выполнение внутреннего стыка:

Из двух прямых участков. Торцы прямых полос оформляются под углом в 45°, как при выполнении внешнего угла, но в обратном направлении. Второй кусок режется на 20 мм длиннее положенного размера, при соединении этот выпуск проходит снизу соединения.
Из одного профиля. Угол в 90° размечается на прямолинейном куске, но вершина угла располагается не на нижней, а на верхней полке. Дальше технология изготовления внутреннего и внешнего углов не отличается.

Для опоры широкого внутреннего стыка используются опорные бруски, на которые ставится профиль. На деревянных прогонах также оформляется внутренний стык, чтобы отлив прочно прикладывался к ним без зазоров.

Прямой стык

Прямой стык Соединяются профили внахлест или делается замок. При первом способе для прочности ставятся заклепки. Такое соединение имеет преимущество в том, что при температурном расширении не будет деформации отливов из-за сдвига. Герметик между соединяющимися участками играет роль термического шва. Способ соединения внахлест отличается простотой и применяется в случае установки водоотводов цоколя при большом фронте работ.

Вариант замка требует больших трудозатрат, но является надежным и долговечным. Такое соединение не пропускает воду, даже если стык не обрабатывается силиконом.

Используются виды зацепления:

одинарно лежачий;
одинарно стоячий;
двойной лежачий;
двойной стоячий.

Как сделать угол на отливе?

Некоторую сложность представляет собой обработка углов дома: стыки должны быть герметичными и аккуратно выглядеть.

В готовый комплект отливов ПВХ уже включены соответствующие доборные элементы. Это цельнолитой угол, после его установки вам остается только загерметизировать стыки со стенами и прямолинейными участками.

Углы металлических отливов можно обработать разными способами:

обрезать края под 45 градусов и уложить с нахлестом на стыке;

закрыть стык отдельно вырезанной прямоугольной планкой, закрепить ее шурупами;

Стык угла отлива отдельно вырезанной прямоугольной планкой

оба стыкующихся отлива обрезать под 45 градусов с припусками и соединить стоячим фальцем.

Соединение угла двух отливов стоячим фальцем

При обработке внутреннего угла можно просто завести одну из стыкующихся планок под другую и зафиксировать шурупами или сделать накладку.

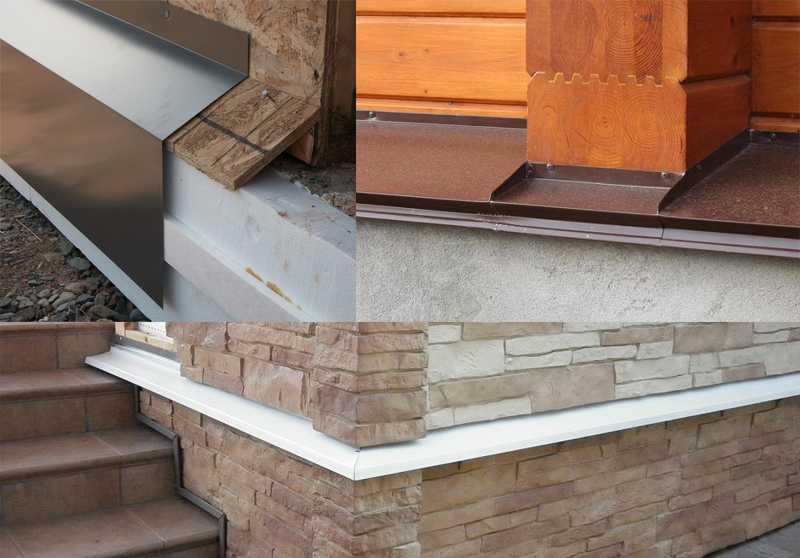

Виды цокольных отливов

Защита верхней части цоколя является не только важной частью в строительстве. Разнообразные материалы и большой выбор цвета позволяют подобрать цокольный отлив под любое дизайнерское решение. При этом если цвет можно выбрать исходя из личных вкусовых предпочтений, то над материалом стоит задуматься

При этом если цвет можно выбрать исходя из личных вкусовых предпочтений, то над материалом стоит задуматься.

Цокольные отливы изготавливают из различных материалов, что позволяет выбрать оптимальный вариант. Кроме готовых вариантов, можно сделать отлив самостоятельно из любых влагонепроницаемых материалов

В этой ситуации стоит обратить внимание на прочность – хрупкие материалы, которые легко повредить, не подойдут

Существуют отливы из следующих материалов:

Пластиковые;
Из оцинкованной стали;
Из алюминия или меди;
Бетонные;
Клинкерные изделия.

Давайте подробно рассмотрим:

Пластиковые отливы

Пластиковые отливы хорошо будут смотреться, если стены отделаны виниловым сайдингом. При этом цвет можно подобрать как контрастный, так и подходящий по тону. Качественные изделия обладают хорошей водонепроницаемостью, долговечны, обладают хорошей устойчивостью к климатическим воздействиям. Недорогие модели из тонкого материала могут оказаться хрупкими, поэтому стоит остановить выбор на толстых, прочных моделях. Необходимо учитывать, что цокольные отливы расположены внизу.

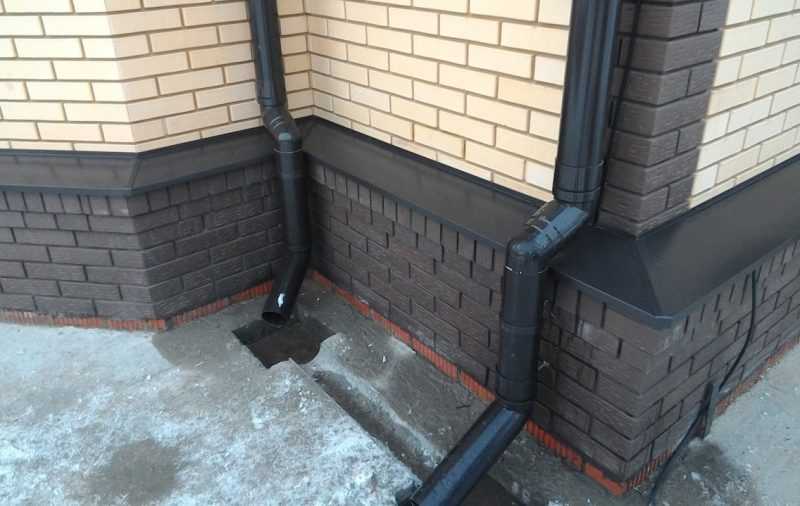

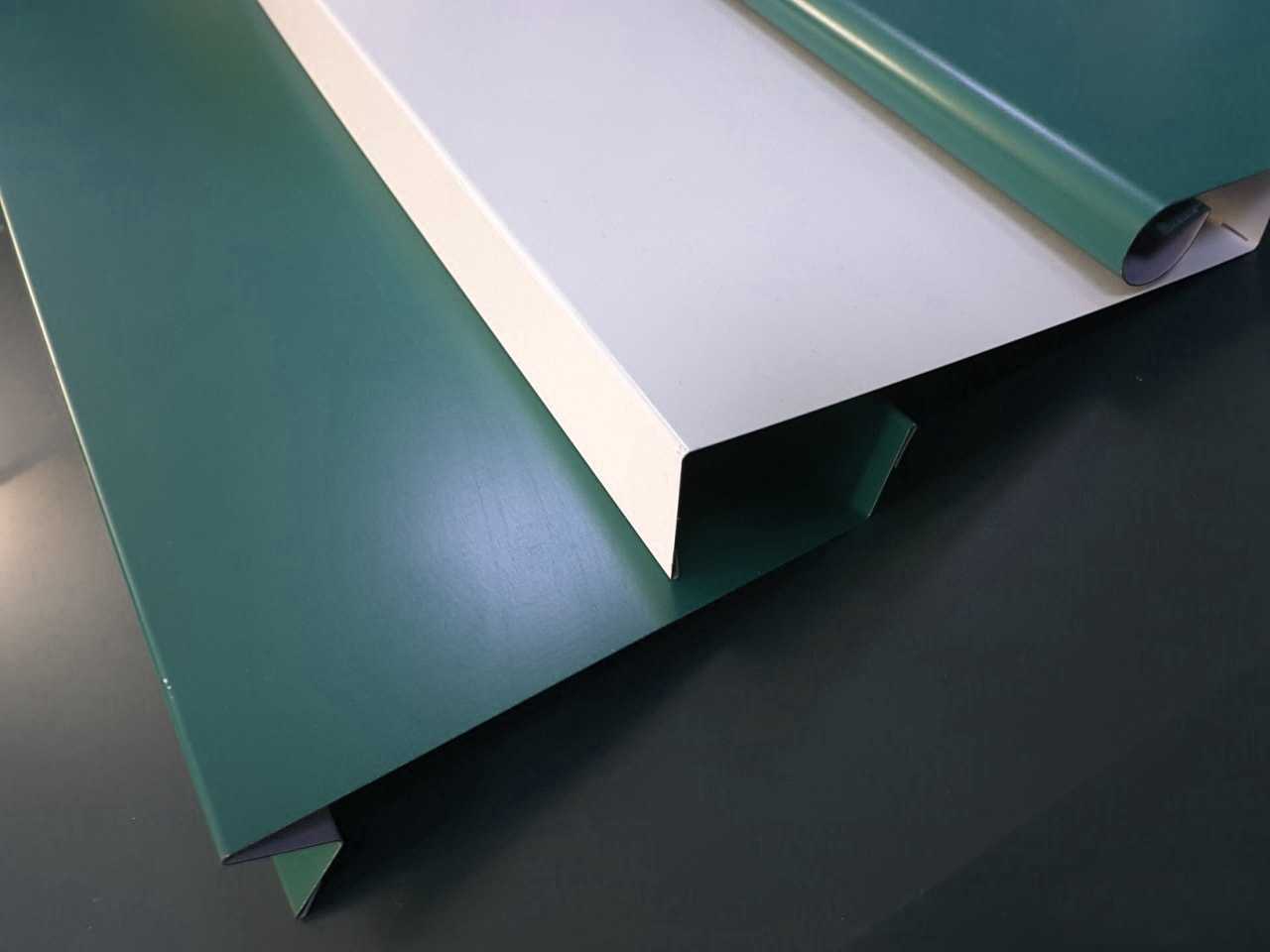

Металлические

Металлические отливы пользуются большим спросом. Этому способствует и большой ассортимент изделий, и качество, и большой ценовой ряд. Самые недорогие модели произведены из оцинкованной стали, самую большой ценой имеют отливы с полимерным покрытием. Металлические отливы ударопрочные, покрытие способствует сохранности в очень длительный период времени.

При этом большое внимание уделяется внешнему виду. Алюминиевые отливы очень легкие и долговечные изделия. Им отдается все большее предпочтение, так как за медными требуется больший уход

Им отдается все большее предпочтение, так как за медными требуется больший уход.

Установка таких отливов не является сложной – достаточно закрепить их на саморезы. Устанавливать их следует внахлест друг на друга, не обрезая края, чтобы предотвратить отливы от воздействия коррозии.

Бетонные

Бетонные отливы будут выгодно подчеркивать внешний вид здания из кирпича или природного камня. Изготавливают их из цемента марки М450, который отличается морозоустойчивостью.

Для пластичности добавляют пластификаторы. Цемент заливают в силиконовые формы, что позволяет придать любую нужную форму. Монтаж бетонных отливов заранее вносят в строительный проект. Цвет можно выбрать из предложенных, подобрать на заказ или покрасить обычной фасадной краской.

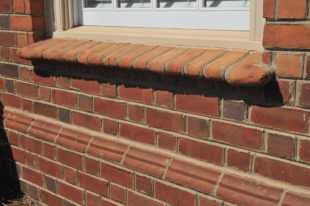

Клинкерные

Отливы из клинкера дорогие, но качественные приспособления. Их применяют на зданиях, покрытых клинкерной плиткой

Устанавливать их необходимо профессионалам, так как для этого необходимы внимание и специфические навыки

Монтаж этих отливов так же заранее вносят в проект.

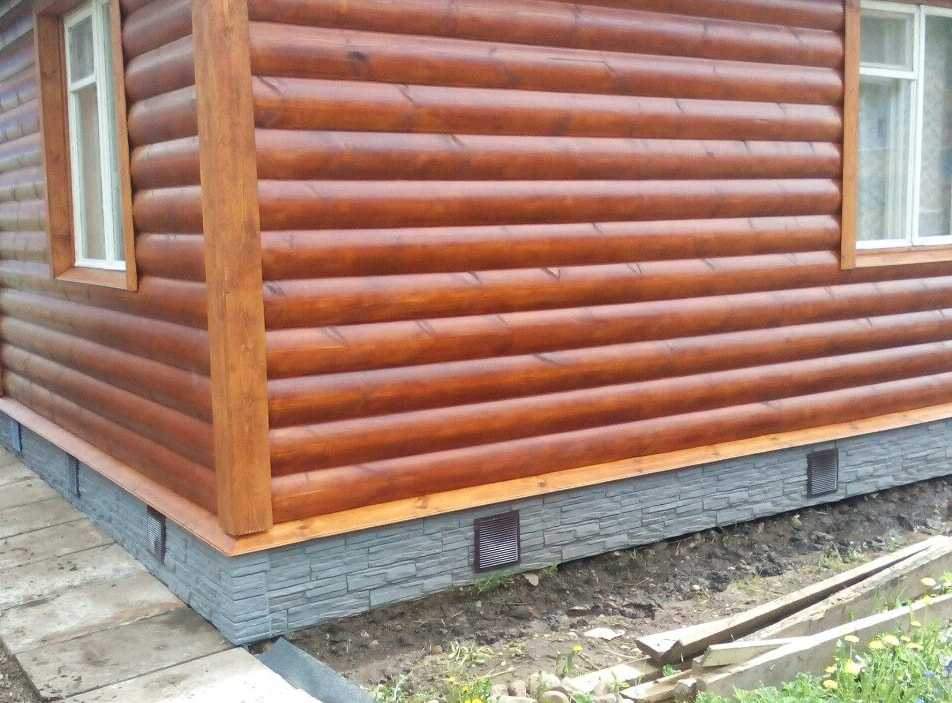

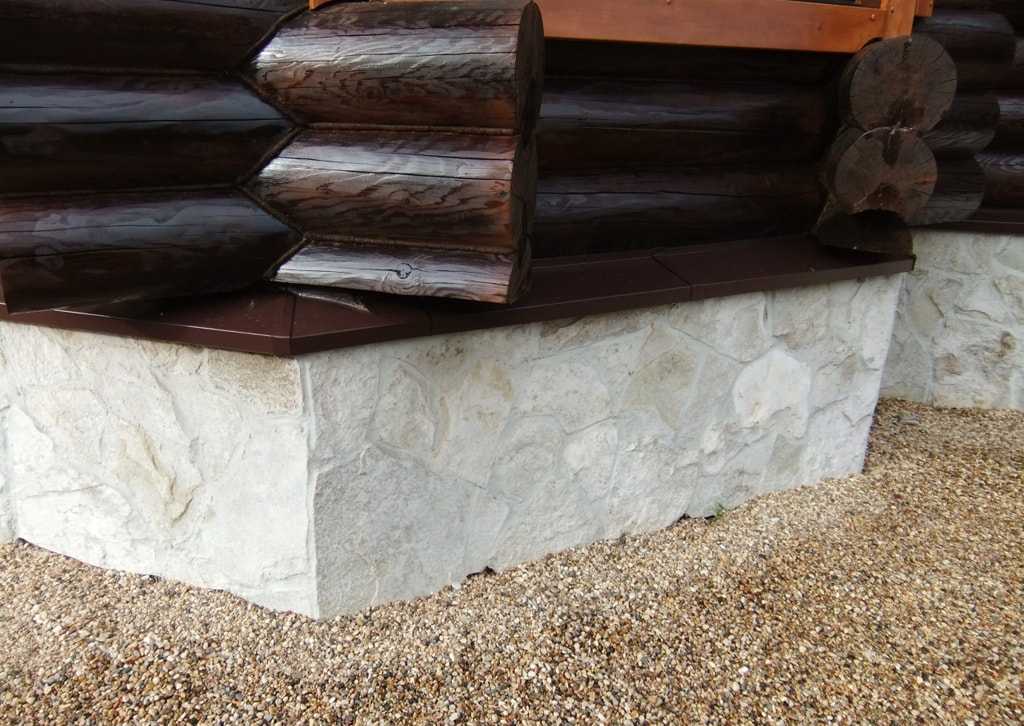

Выбор материала отлива для деревянного дома требует большего внимания. Для лучшей защиты фундамента используют в основном металлические отливы.

Иногда предпочитают деревянные, пропитанные водоотталкивающим составом. Следует помнить, что время от времени из следует обрабатывать снова, иначе они теряют свою защитную функцию и могут привести к разрушению фундамента.

При выборе отлива не стоит обращать слишком много внимание цене – правильно выбранный и установленный отлив быстро окупится за счет экономии на ремонте цоколя и фундамента. Нужно смотреть в первую очередь на прочность, устойчивость к климатическим изменениям и долговечность. Какое покрытие выбрать для металлического отлива — порошковое или полимерное ?

Какое покрытие выбрать для металлического отлива — порошковое или полимерное ?

При выборе металлического отлива может появиться вопрос, какое покрытие предпочесть. Отливы из металла нуждаются в защите от коррозии, для этого их покрывают цинком, но полимерное покрытие также имеет водоотталкивающие свойства.

При окраске оцинкованного металла лакокрасочным покрытием достигается эффект двойной защиты и эстетичный внешний вид. На заводах окрашивание проводят порошковым способом или полимерами различных видов. Оцинкованная деталь всегда проходит обработку маслом. Перед порошковым окрашиванием необходимо тщательно обезжирить деталь, что обычно не всегда производится в надлежащем качестве. По этой причине заводское порошковое окрашивание уступает в качестве полимерному окрашиванию.

Материал отлива

В зависимости от материала, из которого изготовлен отлив, форма, сфера применения и способ монтажа существенно отличаются. Их можно приобрести в строительных магазинах или изготовить и смонтировать своими руками. Рассмотрим их ассортимент более детально, чтобы понять преимущества и недостатки возможных вариантов.

По материалу отливы делятся на:

пластиковые;
стальные;
алюминиевые и медные;
бетонные;
клинкерные;
деревянные.

Пластиковые отливы распространены благодаря невысокой стоимости. В продаже существует огромное разнообразие цветовой гаммы и фактуры. Это будет наилучшим выбором для зданий, облицованных виниловыми панелями (сайдинг в обиходе). К преимуществам также можно отнести долговечность, бесшумность, небольшой вес, удобство монтажа. Недостатками является хрупкость, особенно в холодное время года, изменение цвета и старение материала под воздействием солнечных лучей, плохая ремонтопригодность.

Стальные отливы могут быть оцинкованными, с полимерным покрытием и окрашенные. Смотрятся они гораздо лучше пластиковых и будут замечательно гармонировать с большинством материалов облицовки стен. Цветовая гамма дублирует кровельные отливы, умелый подбор может сделать вид вашего дома продуманным и завершенным.

К плюсам относится:

длительный срок эксплуатации;
прочность;
доступность;
удобство монтажа;
невысокая цена;
эстетичность;
устойчивость к атмосферным воздействиям.

Из минусов:

шумность;
появления ржавых пятен в местах разрезов.

И первый, и второй минус легко устраняются при правильном монтаже. Срезанные края обрабатываются алкидным лаком или краской в цвет, а чтобы избежать шума откос цоколя формируют из монтажной пены и вскрывают мастикой.

Стальные отливы универсальные их можно сочетать практически с любыми материалами, исключениям может быть фасады из ПВХ.

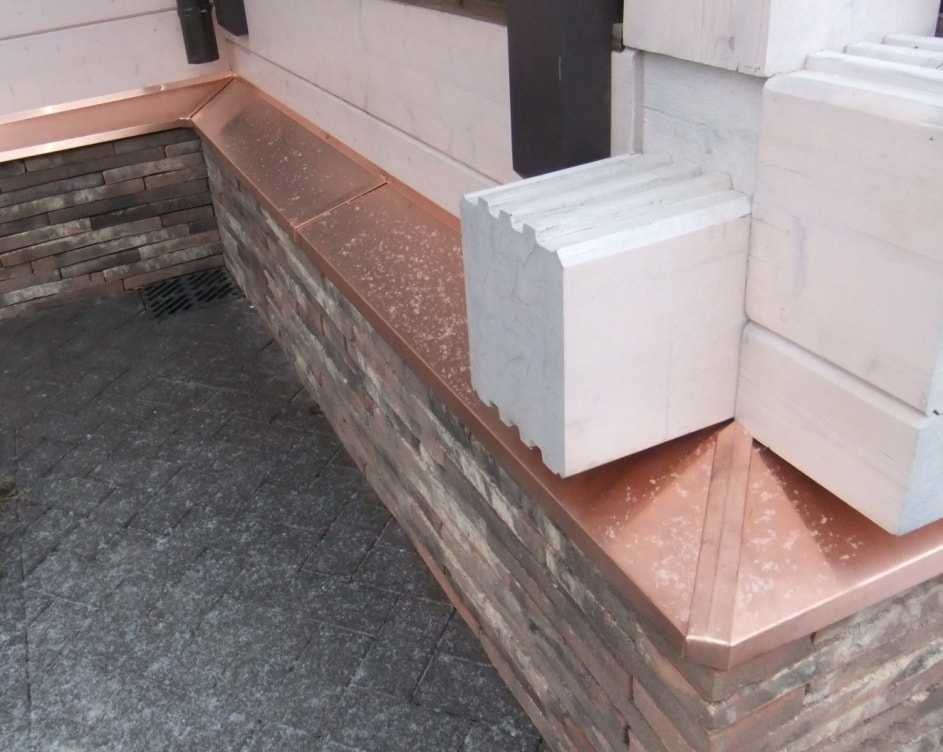

Алюминиевые и медные цокольные отливы обладают всеми преимуществами стальных изделий, кроме цены. Цена, особенно на медные аналоги, довольна высокая, кроме того вам стоит опасаться вандалов, охотящихся на цветные металлы.

Качественные отливы из меди и сплавов добавят вашему дому благородный, старинный вид. Они хорошо подходят к бутовому и декоративному камню, состаренной кладке.

Бетонные отливы гармонично будут смотреться на железобетонных каменных зданиях и сооружениях. Они имеют большой вес, что стоит учитывать при устройстве фундамента. Продаются планки длиной от 3,9 до 6 м. Изготавливаются из бетонной смеси М 450, имеющей высокие прочностные показатели. Выливаются в специальных силиконовых формах, при желании возможно заказать индивидуальную конфигурацию и цвет, или изготовить самостоятельно.

К плюсам относится:

практически неограниченный срок эксплуатации;
прочность;
возможность индивидуального заказа;
атмосфероустойчивость.

Из минусов:

значительный вес, требующий усиления фундамента;
неудобства при монтаже.

Клинкерные планки хорошо будут гармонировать с керамической плиткой, искусственным и натуральным камнем и любыми видами кирпича. Это один из самых дорогих видов цокольных отливов, требующий немалого навыка и сноровки для их монтажа. При монтаже своими руками можно значительно испортить внешний вид изделий, сколоть или основательно запачкать матовую клинкерную поверхность строительными смесями.

К преимуществам можно отнести:

длительный срок эксплуатации;
значительная прочность;
эстетичность;
устойчивость к атмосферным воздействиям.

К недостаткам:

значительная цена;
повышенные требования к аккуратности монтажных работ.

Деревянные отливы. Такие защитные планки стоит устанавливать на деревянные дома, чтобы сохранить естественный природный вид. Приобретать лучше сорта древесины с высокой влагостойкостью, например лиственницу. Перед монтажом необходимо пропитать антисептическими составами. После монтажа следует обработать изделие минеральными маслами или алкидным лаком. У этого материала больше минусов, чем плюсов, он подвержен гниению, может рассыхаться с образованием сквозных трещин, в структуре достаточно часто появляются паразиты, в процессе эксплуатации требует постоянного ухода. Пожалуй, единственными плюсами является невысокая цена и возможность самостоятельного изготовления. Приобретать данный вид отливов стоит исключительно для того, чтобы придать дому этнический вид.

Особенности различных материалов для отливов

Стоимость и эффективность элементов зависит от материала, из которого они изготовлены. Например, дюралевые изделия способны выдерживать сильные морозы, устойчивы к повышенным показателям влажности. Покрытые цинком отличаются хорошими декоративными и техническими характеристиками, практичностью и экономичностью. Медный отлив долговечен и износоустойчив. Бетонные изделия являются самыми долговечными и практичными, по сравнению с конкурентами. Они выдерживают нагрузки и выступают защитой для стен. Единственный нюанс – бетонная смесь должна быть качественной, это будет гарантией устойчивости к заморозкам.

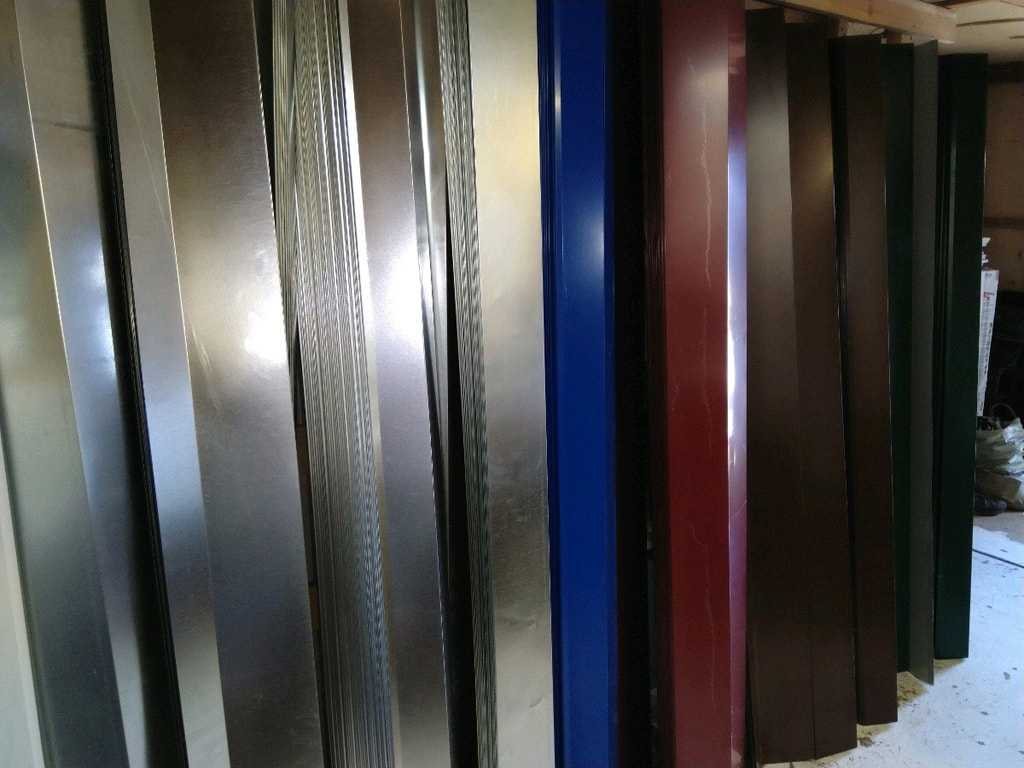

Отливы из стали

Элементы, выполненные из оцинкованного металла и покрытые полимерным напылением. Они имеют высокие показатели прочности, приемлемую цену. Изделия из стали можно приобрести в готовом виде или заказать в индивидуальном порядке, согласно необходимым размерам. Материал стоек к агрессивным влияниям окружающей среды.

Отливы из алюминия

Алюминиевые изделия долговечны, устойчивы к перепадам температур, прочны и надежны. Материал не склонен к образованию коррозии. Благодаря податливости работать с ним легко. В дополнительной защите поверхностный слой не нуждается, но так как он мягкий, возможен риск образования царапин. Краска и другие напыления наносятся с декоративной целью и предотвращают потемнение стройматериала. Этот вид отливов является дорогостоящим и качественным.

Монтаж отливов

Металлические и пластиковые отливы являются самыми распространенными, потому что достаточно легко монтируются. Их крепят непосредственно к фасаду здания или к установленной обрешетке до облицовки.

Разберем установку на примере изделий из стали. Если вы будете использовать готовые отливы, то для начала необходимо рассчитать, сколько планок вам понадобиться. Это сделать просто, зная периметр дома. Получившуюся сумму длин сторон нужно увеличить на 5%, так как планки стыкуются внахлест друг с другом. Теперь легко можно посчитать количество отливов, учитывая, что длина стандартной стальной планки для гидроизоляции цоколя составляет 2 м.

Особенности и декоративные качества цокольных отливов

Если вы решили изготовить самостоятельно отлив из оцинкованного листа, то сделать это можно описанным ниже способом.

Замеряют расстояние от стены до наружного края выступающей части фундамента и прибавляют к получившемуся значению 50 мм для верхнего и нижнего отгибов.
Нарезают листы на полосы полученной ширины.
На получившихся заготовках отмечают на расстоянии 25 мм от краев линии для загибов.
Делают верхний и нижний загиб. Для калибровки углов используют металлический уголок или брусок. Отгиб производят при помощи киянки.

Видео — Как без листогиба сделать кромку на жестяном отливе

Для установки гидроизоляции цоколя помимо самих отливов понадобятся:

ножницы по металлу;
строительный угольник;
уровень;
зажимы или плоскогубцы для того, чтобы сгибать или разгибать элементы отлива;
шуруповерт;
саморезы;
карандаш.

Цены на популярные модели шуруповертов

Шуруповерты

Важный элемент, который не стоит забывать при установке цокольной гидроизоляции, – это углы. Можно приобрести готовые угловые элементы, либо в процессе монтажа изготовить их самостоятельно, следуя схеме.

Шаг, №№	Описание
Шаг 1	На том ребре полочки, которое прилегает к дому, ставят центральную отметку. Это внутренняя вершина угла.
Шаг 2	В каждую сторону от этой отметки откладывают по отрезку, длина которого равна длине полочки отлива без 10 мм.
Шаг 3	От центральной точки к внешнему ребру полочки проводят перпендикуляр. Между получившейся точкой и двумя нижними боковыми формируется равносторонний треугольник.
Шаг 4	На крепежном отливе по боковым отметкам делают надрезы. Причем надрезают не только по прямой, но и срезают уголки, чтобы проще было проводить дальнейшие работы. По одной из равных сторон треугольника делают надрез. С другой же стороны надрез делают не по прямой, а оставляя небольшой язычок, который немного загибают при помощи зажимов во внутреннюю сторону. Это необходимо для создания уклона отлива.
Шаг 5	В области вершины треугольника внешний отгиб зажимают, но не разрезают.
Шаг 6	Складывают угол.

Начав с угла, приступают к установке отливов. Их присоединяют к предварительно подготовленной обрешетке для монтажа элементов отделки фасада. Для ее изготовления можно использовать доски, деревянный брус или металлический профиль и закрепить их строго вертикально.

Шаг, №№
Описание

Шаг 1

Прикладывают самодельный или фабричный угловой элемент к углу строения на нужной высоте, накрыв верхнюю грань цоколя

Важно не только, чтобы полочка была под уклоном, но и ребра планки прокладывались перпендикулярно к вертикальным направляющим обрешетки, что проверяется строительным угольником или же водяным уровнем. Можно поставить на обрешетке метки заранее.

Шаг 2

Фиксируют уголок саморезами к обрешетке.

Шаг 3

У следующего отлива срезают небольшой уголок у наружного отгиба, чтобы завести край под предыдущий отлив примерно на 2-3 см.

Шаг 4

Ориентируясь по строительному уголку или гидроуровню, фиксируют саморезами следующий отлив.

Таким образом, накрывают цоколь по всему периметру дома. Пространство между фундаментом и полочкой гидроизоляции часто заполняют монтажной пеной. Таким несложным способом можно облагородить фундамент дома и защитить его от внешних негативных воздействий.

Цветовой спектр

Металлические и пластиковые модели отливов имеют широкий выбор расцветок, что позволяет использовать их в сочетании с другой отделкой из тех же материалов, образуя своеобразный комплект. К примеру, отлив для цоколя из стали, покрытой защитным полимерным слоем и синей краской, будет гармонично смотреться на доме, где крыша отделана синим профнастилом или металлочерепицей той-же цветовой гаммы. При этом отделка самого фасада может быть любая: штукатурка, сайдинг или композитные панели.

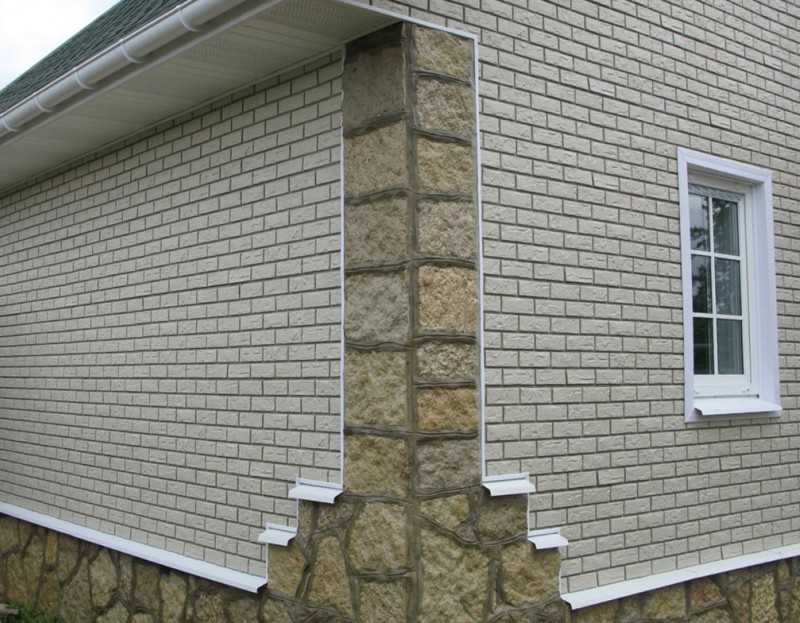

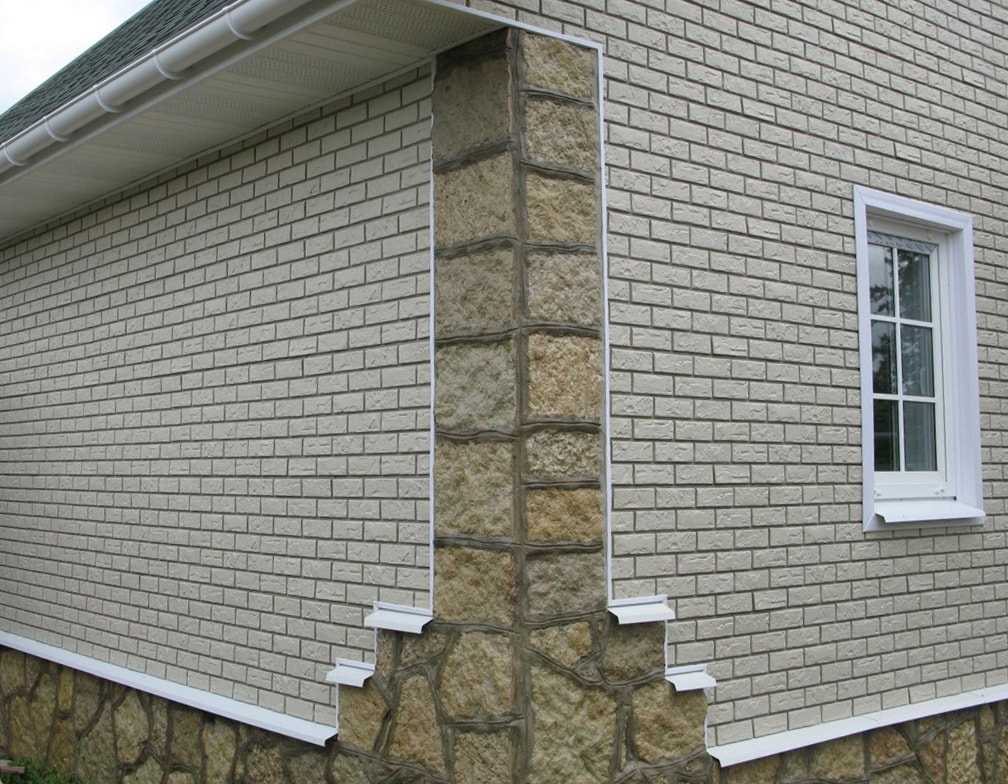

Пример отделки дома с гармонично подобранными защитными элементами

Алюминиевые и медные отливы изготавливаются в едином натуральном цвете. Бетонные конструкции позволяют адаптировать их под любой экстерьер при помощи окрашивания. Защитные элементы из натурального камня имеют цвета той каменной породы, из которой они были изготовлены.

Отлив для цоколя из натурального гранита в экстерьере дома

Технология монтажа

Установка цокольного отлива не представляет серьёзных трудностей. Вы сможете справиться с ней самостоятельно, следуя инструкции. Вне зависимости от того, выбрали ли вы металлические или пластиковые отливы, их монтаж будет включать следующие этапы.

Важно заранее спланировать время крепления отливов. Работа проводится после завершения отделки цоколя и до обработки стен

Перед тем как начинать монтаж, проверьте верхнюю линию цоколя фундамента. Убедитесь в том, что она горизонтальная. Для этого нужно использовать строительный уровень. При серьёзных перекосах следует предварительно выровнять их. Если отлив не будет плотно прилегать к стене, его функциональность снизится – вода будет стекать по цоколю и разрушать фундамент.
Для того чтобы отливы лучше прилегали к стене, также нужно установить откосы. На одном из углов закрепляется шнурок. Затем его выравнивают, ориентируясь на уровень, и закрепляют на противоположном конце стены. Далее, готовится раствор из 3 частей песка и 1 части цемента. Его разводят водой до нужной консистенции – раствор должен быть достаточно густым и не стекать с мастерка. Под углом в 15 градусов по шнурку выполняются откосы. Для того чтобы цемент застыл и вся лишняя влага испарилась, необходимо подождать 24 часа перед тем как приступить к следующему этапу.
Отливы для цоколя можно крепить двумя способами: прямо к стене или к направляющим. Последний вариант удобен тем, что позднее к направляющей будет крепиться облицовка фасада. В результате отпадёт необходимость в проведении ряда подготовительных работ.
Если отливы прикрепляются к направляющим, используются саморезы. Если необходимо соединить их со стеной, то применяются дюбель-гвозди.
Для надёжности конструкции длина нахлёста верхней планки на нижнюю должна равняться 3 см. Место нахлёста стоит дополнительно обработать герметиком. В такой обработке также нуждаются стыки стены и отлива.
Внешние и внутренние уголки выполняются из остатков отливной планки. Их монтаж проводится обычным образом. Крепление и стыки обязательно обрабатываются герметиком.
Широкие отливы закрепляются на кронштейнах. Это помогает сделать крепление более прочным. Если пренебречь этой рекомендацией, они будут шататься от сильных порывов ветра.

Процесс монтажа.

Таким образом, отливы для цоколя помогают защитить фундамента вашего дома от внешних воздействий. Эти защитные устройства позволяют продлить срок службы материалов и, как следствие, уберечь вас от затрат на капитальный ремонт. Кроме того, правильно подобранные и качественно установленные отливы предотвратят вымывание краски и штукатурки. По этой причине без них невозможна успешная . Монтаж защитных элементов быстро окупится, так как пропадёт необходимость в ежегодном ремонте цоколя и фундамента дома.

Монтаж

Перед тем как приступать к установке отливов для цоколя, стоит провести ряд подготовительных работ. В первую очередь нужно определить глубину и ширину основания, а также удостовериться в целостности стены.

Даже незначительные дефекты необходимо заделать герметиком, заштукатурить или зашпаклевать. После проведения этих восстановительных работ и полного высыхания состава можно приступать к установке отливов.

Монтаж отливов проводится на раствор, кронштейны либо другие элементы, предназначенные для фиксации, и только после финишной облицовки цоколя. Перед монтажом проверяется горизонтальность линии фундамента при помощи уровня.

Для выполнения работ понадобятся следующие инструменты:

ножницы для работ по металлу;
молоток;
отвертка и пассатижи;
перфоратор и шуруповерт;
крепежные элементы.

Правильная установка отливов, вне зависимости от назначения здания, будь то бытовка или жилое строение, помогут защитить цоколь от проникновения влаги.

Для того чтобы изделия как можно надежнее прикрепить к основанию, нужно сделать откосы. Они выполняются по следующей схеме:

к углу прикрепляют радиусный шнурок, который протягивают к другому углу и выравнивают по уровню;
разводят цементный состав, которым выполняют откос, при этом надо следить, чтобы угол наклона откоса составлял не меньше 15 градусов.

Последующие работы необходимо отложить на несколько дней, чтобы дать нанесенному раствору окончательно застыть.

Чтобы увеличить способность изделий отводить воду от фундамента, их фиксируют с выступом, составляющим около 5 сантиметров. К направляющим монтаж проводят саморезами, к стенам – при помощи дюбелей.

Места стыков элементов друг с другом необходимо промазать морозостойким герметиком. Минимальный нахлест планок стоит делать около 3 сантиметров. Внутренние и внешние углы при помощи инструмента вырезают из остатков планок.

Широкие цокольные отливы нуждаются в креплении на кронштейны, другие способы монтажа не смогут крепко закрепить изделия, и они будут приходить в движение от ветра.
