Нужно ли армировать и какую арматуру используют для ленточного фундамента

Расчет необходимого количества продукции

Расчет необходимого количества продукции выполняется на предварительном этапе проектирования. При расчете стоит учитывать: размеры здания, разновидность самого основания, а также характеристики верхнего слоя почвы. Например, у нас есть следующие данные: периметр будущего дома 7 на 5 метров, два армирующих ряда, шаг установки 20 на 20.

Основные этапы расчета

  • Вдоль постройки потребуется 35 элементов (7/0,2), а поперек – потребуется 25 элементов (5/0,2);
  • Далее подсчитываем, сколько нужно материала в погонных метрах. Для этого 35 умножаем на 7, и 25 умножаем на 5. После складываем получившиеся значения и умножаем на 2, так как нам понадобятся два пояса. В результате получаем 740 метров. Плюс всегда необходимо брать определенное количество запасом. Возьмем 10 метров запаса. В результате нам необходимо будет 750 метров стального рифленого прутка;
  • Теперь подсчитываем, сколько материала потребуется на вертикальные элементы. Их количество должно равняться точкам, где элементы пересекаются. 25 умножаем на 35 и получаем 875 стержней. Толщина нашего основания 30 сантиметров, так как сверху и снизу должно быть по 5 сантиметров, то 875 умножаем на 20 сантиметров (0,2). В результате получаем 175 метров и прибавляем 5 метров запаса.

Теперь потребуется подсчитать, какое количество вязальной проволоки потребуется для соединения всей конструкции.  В каждой точке крепления необходимо будет два раза перевязать.  В среднем это 30 сантиметров проволоки на одну точку. Умножаем 875 точек на 3, полученное число умножаем на 2, так как обвязывать надо 2 раза. Это 525 метров на один пояс. У нас 2 пояса, получается, что нам понадобится 1050 метров проволоки плюс 50 метров запаса.

Так как продается все не в метрах, а в килограммах, то для того чтобы понять, сколько денег вам придется затратить, нужно перевести значения в метрах в единицы массы. Для этого спросите у поставщика, сколько весит один погонный метр. Данную информацию вы можете найти на сайте поставщика.

Арматура для фундамента является главной составляющей любого дома/коттеджа. Выбор подходящей продукции для усиления будет зависеть от ряда факторов: категория основания, почва, размеры дома. Если подобрать качественный материал, то построенное сооружение будет служить десятилетиями.

Соединение арматуры

Самым простым способом укладки арматуры в фундамент является сварка прутьев в единый каркас. Такая технология отличается еще и высокой скоростью. Вот только при этом большая часть изделий (прутьев) в месте сваривания теряет свои прочностные характеристики. Поэтому мы не рекомендуем использовать сварку, а приберечь ее для совершенно безвыходных ситуаций.

Другим вариантом конструирования каркаса является так называемая вязка арматуры, которая подразумевает создание проволочного соединения в каждом пересечении прутьев «скелета». Данный процесс является достаточно трудоемким, но если приноровиться, то на каждое соединение будет уходить не более 5 секунд. Последовательность вязки изображена на рисунке ниже. Все вышеперечисленные операции лучше проводить перед тем, как установлена опалубка для фундамента.

Обращаем ваше внимание на то, что более 50% всех пересечений прутов должны быть соединены. Это относится, в первую очередь, к угловым частям каркаса

Армирование при возведении ленточного фундамента

Одной из особенностей ленточного монолитного основания является то, что независимо от высоты при его возведении достаточно использовать всего 2 пояса армирования – сверху и снизу. Чаще всего используют прутья диаметром от 10 до 14 мм – в зависимости от нагрузки. Чем капитальнее постройка, тем больше диаметр используемой арматуры. Каждый армирующий пояс состоит из пары продольных ребристых прутов. Они соединяются посредством перемычек из гладких прутков диаметром 8 мм, расположенных с шагом 500 мм в горизонтальной и вертикальной плоскости.

Важно, чтобы все элементы каркаса впоследствии были покрыты защитным слоем бетона – около 50 мм (для защиты от влаги). Одновременно нужно учитывать то, что продольно ориентированные пруты должны быть максимально приближены к горизонтальной поверхности, играя роль балки, устойчивой к растяжению. Именно по этой причине не стоит увлекаться и прятать пояс глубже

Вертикальные конструктивные элементы устанавливают на предварительно подготовленное основание – 30 мм подбетонку. Это позволяет уберечь металл от коррозии, которая неминуемо возникла бы в иных ситуациях из-за воздействия влаги

Именно по этой причине не стоит увлекаться и прятать пояс глубже. Вертикальные конструктивные элементы устанавливают на предварительно подготовленное основание – 30 мм подбетонку. Это позволяет уберечь металл от коррозии, которая неминуемо возникла бы в иных ситуациях из-за воздействия влаги.

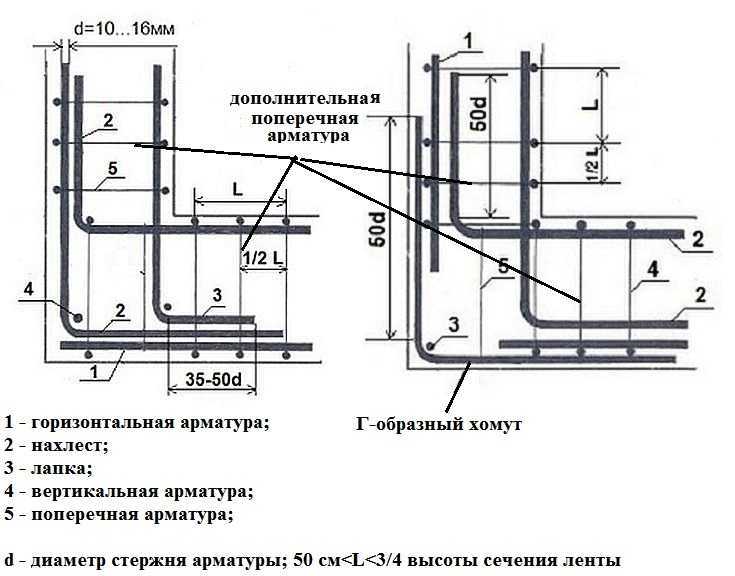

Также отметим необходимость изгиба арматуры на углах – не стоит укладывать пруты под прямым углом друг к другу, т.к. это сведет на нет все старания по созданию монолитной конструкции. Пруты размещают внахлест не менее 250 мм и прочно связывают проволокой.

Армирование при строительстве буронабивного основания

При усилении буронабивной сваи используют ребристые пруты диаметром 10 мм. Их может быть 2, 3, 4 или более – в зависимости от диаметра используемой формы заливки. Как правило, в качестве последней используют асбестоцементную трубу диаметром 200 мм. В этом случае можно использовать 3-4 прута арматуры, соединенные вместе так, как показано на рисунке ниже

Важно, чтобы элементы каркаса отступали от трубы не менее чем на 50 мм. Так же нужно учитывать, чтобы нижние части прутов упирались на заранее подготовленную бетонную площадку (см. статью о буронабивных сваях)

статью о буронабивных сваях).

Армирование для плитного фундамента

Плитное основание является одним из самых надежных и при этом самых дорогостоящих решений. Цена арматуры для фундамента, которую придется заплатить за нулевой цикл при таком строительстве, может составить до 20% от общей стоимости постройки.

При возведении такого типа основания используют ребристую арматуру диаметром 10-16 мм в зависимости от пучинистости грунта и величины нагрузки от будущего здания. Чем сложнее условия строительства, тем больше диаметр стальных прутьев. Укладывается два пояса, причем таким образом, чтобы образовались клетки со сторонами 200 мм.

Что нужно учесть при покупке

Регламентированные требования к материалу приведены в пункте 6.2 СП «Бетонные и железобетонные конструкции. Основные положения». Для удобства закупки рекомендуется заранее рассчитать количество материала каждого диаметра с учетом запаса на непредвиденные расходы (3-5%). Результаты расчета можно свести в ведомость, в которой будет указан диаметр, общая длина и масса стержней.

При покупке стоит обратить внимание на следующие моменты:

Соответствие материала нужному классу. Стержни класса А400 имеют периодический профиль с серповидным рисунком («елочка»), что позволяет легко отличить их от прутов А240 и А300.

Соответствие требуемому диаметру. Можно измерить самостоятельно с помощью линейки или штангенциркуля. Наличие всех необходимых документов, подтверждающих качество, у продавца. К ним относится сертификат соответствия, паспорт, санитарно-эпидемиологическое заключение

Если представить эти документы отказываются, с качеством материала могут возникнуть проблемы
Важно обратить внимание на указанные в паспорте или сертификате диаметр, класс, марку стали и завод-изготовитель. Проведение визуального осмотра
Согласно приведенному выше СП арматура должна иметь маркировку, на ее поверхности не может быть механических повреждений, загрязнений, поражений коррозией (отслаивающейся ржавчины), недопустимы пластические деформации

Обобщив можно сказать, что необходимо уделить внимание следующим моментам при покупке, для предотвращения проблем во время эксплуатации фундамента:

  • класс и диаметр стержней;
  • марка стали;
  • наличие паспорта и необходимых сертификатов на материал;
  • отсутствие внешних повреждений прутов.

Рекомендуем: Ленточный фундамент своими руками пошагово.

Хорошая реклама

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

Для того чтобы учесть этот запуск, существует два способа:

  • Составить схему расположения прутов и рассчитать количество таких стыков
  • Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:

Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.

Расчет количества поперечной и вертикальной арматуры для ленточного фундамента

Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:

Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.

Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см

Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».

Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.

Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.

Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.

Таким образом, у нас выходит:

26 «прямоугольников» на одной стороне 12 м. Аналогичным образом считаем перемычки на стене 6 м и получаем, что на одной шестиметровой стене ленточного фундамента будет 10 перемычек.

Так как 12-ти метровых стен у нас две, а 6-ти метровых – 3, то

Помните, у нас по расчету на каждый прямоугольник выходило по 2,5 м арматуры:

Итоговый расчет количества арматуры

Мы определили, что нам необходима продольная арматура диаметром , а поперечная и вертикальная будет диаметром .

Из предыдущих расчетов мы выяснили, что продольной арматуры нам необходимо , а поперечной и вертикальной – .

Очень часто случается так, что остается много обрезков арматуры небольших размеров, которые никуда не подойдут. Учитывая это, необходимо покупать арматуры немного больше чем получилось при расчете.

Следуя вышеизложенному правилу, нам необходимо купить арматуры диаметром 12 мм и арматуры диаметром 8 мм.

Если арматура осталась – не переживайте, в процессе строительства она вам еще ни один раз пригодится.

Расчет арматурного каркаса для фундамента

Чтобы рассчитать количество необходимой арматуры, нужно сделать схему армирования. Сделать это можно при помощи СНиПа 52-01-2003 и некоторых формул. Ряд ограничений, от которых следует вести дальнейший расчет:

  1. расстояние от любой поверхности железобетонной конструкции до арматурного прута составляет 50 мм (минимальное — 10 мм);
  2. максимальное расстояние между прутами — 400 мм;
  3. минимальное сечение продольной арматуры для конструкций более 3 м длиной — 12 мм;
  4. шаг поперечной арматуры не должен быть более 300 мм, расстояние между продольными рядами — 400 мм;
  5. диаметр поперечной арматуры должен составлять не менее четверти такового у продольной и не менее 8 мм при высоте фундамента более 0,8 м;
  6. площадь арматурного каркаса должна составлять от 0,001 до 0,03 от площади его поперечного сечения.

Ленточный фундамент и ростверк

Для начала вычислим площадь поперечного сечения ленты. Для этого нужно просто умножить высоту фундамента от подошвы до будущего цоколя на его ширину. После этого полученная цифра умножается на 0,001. Это будет минимальная площадь, которую должна занять арматура, если ее мысленно разрезать поперек.

Если получается маленькая цифра, то количество прутов и рядов продольной арматуры рассчитывайте, исходя из ограничений. Так, при ширине 40 и более сантиметров у вас должно быть не менее 2 прутов в ряду, а при высоте более 80 см — не менее трех рядов. Если длина стенки более 3 метров, значит, минимальный диаметр не может быть менее 12 мм.

Если фундамент имеет высоту 2 метра, а ширину 50 см, то арматуры по 12 мм понадобится не менее 9 прутов, а по факту — 5 рядов по 2 прута. Но поскольку стенка широкая, то расстояние между внутренним и наружным прутом получается более 30 см, поэтому ставить придется 15 прутов (5 по 3). Такое количество хорошо укладывается в пределы от 0,1% до 3%

Вертикальную арматуру на невысоких лентах проще изготовить в виде хомутов — загнутой в квадрат арматуры диаметром 6 мм. Для более массивных лент необходимо считаться с тем, что вертикальная и поперечная арматура не должна иметь сечение менее четверти от основной.

Когда рассчитана вся длина, необходимо вспомнить об углах и примыканиях. Это очень уязвимые места фундамента, которые требуют усиления. Сваривать прутья крест-накрест тут не рекомендуется, необходимо их вязать. Такие участки делаются только внахлест (с загибом) и длина его составляет 3/4 от высоты фундамента, но не менее 50 см. Соответственно, на каждом ряду из двух прутьев должен быть запас от 1 м.

Монолитная плита

Существенных различий в расчете таких фундаментов нет, но есть ограничения по шагу — 400 мм. Чаще всего расстояние между прутьями делают равным 20 см, а на местах, где будут стены, увеличивают диаметр арматуры или уменьшают шаг в 2 раза.

При толщине плиты менее 15 см делают одну обрешетку, от 15 до 40 — два ряда, в толстых плитах может быть и большее число решеток. Но такие крупные плиты (от 80 см) в частном домостроении редкость, обычно их делают как замену свай на слабых грунтах, и уже непосредственно на такую плиту ставят обычный ленточный фундамент; применяется такая технология при строительстве больших домов.

Для частного дома из газобетона подушка составляет не менее 35 см. Если произвести расчет по правилам из предыдущего пункта, то, например, для дома 8 х 8 м при шаге 20 см понадобится арматура сечением 12 мм. На один ряд приходится 40 прутков в одном направлении и столько же в другом, на два ряда — 160 штук. Длина одного с учетом 50 см нахлеста — 8,5 м. Итого — 1360 метров, или 1,2 тонны. С учетом усиления мест под стены рекомендуется покупать 1,3 т.

Вертикальные стержни можно не устанавливать на каждое перекрестье решетки, а ставить через одну в шахматном порядке, а вот П-образные стойки сбоку лучше устанавливать на каждый прут.

Соответствие стальной и композитной арматуры

В таблице представлена заменяемость стали на композит, и для фундаментов подобные данные будут работать. Но ввиду нижнего ограничения минимального сечения арматуры в конструкциях более 3 м (12 мм) подобные расчеты не имеют смысла.

Диаметр стальной арматуры равнозначная по прочности композитная
6 4
6 5
8 6
10 7
12 8
14 10
16 12
20 14
22 16
25 18
28 20

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

  1. установка опалубки;
  2. разметка уровня заливки бетона;
  3. сборка армирующего каркаса;
  4. заливка бетона;
  5. снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Сборка армирующего каркаса

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Схема армирования монолитной плиты.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

После сборки конструкции ее нужно перенести и установить внутрь опалубочного ограждения, как показано на фото.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.

Армирование пояса.

Заливка бетонной смеси

Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры

Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас

Особенности материала

Бетон – это строительный материал, обладающий на начальном этапе полужидкой структурой, и твердеющий при заливке в форму (опалубку). Из него можно изготовить монолитную деталь любой формы и размера, создать стены, перекрытия, опорные конструкции (фундамент). Материал обладает высокой прочностью, долговечностью, хорошо переносит перепады температуры.

Кроме этого, важными достоинствами бетона являются сравнительно низкая цена, а также простота работы с ним. Материал можно замешивать самостоятельно, прямо на площадке, но для больших отливок проще покупать нужное количество готового бетона определённой марки. Это позволит получить качественный материал, соответствующий всем нормам, требованиям ГОСТ и СНиП.

Однако, для того, чтобы выяснить, можно ли варить арматуру для фундамента, надо разобраться с отрицательными свойствами бетона. Прежде всего, он впитывает и попускает воду. Фундамент, находящийся под землёй, приходится гидроизолировать, защищая материал от контакта с почвенной влагой. Это важный момент, так как вода при замерзании расширяется и может разорвать отливку изнутри.

Бетон крошится при замерзании водыИсточник promportal.su

Второй недостаток бетона состоит в разной реакции на внешние воздействия. Он способен выдерживать большое давление, но на растяжение работает очень плохо. Это означает, что длинная бетонная лента легко выдержит любое давление, но усилие, приложенное к центральной точке, станет для неё губительным.

Свайный с ростверком

Свайный фундамент с ростверком представляет собой симбиоз ленточного и свайного. Опорой выступают сваи, заглубленные ниже точки промерзания. Количество свай определяется их диаметром и несущей способностью грунта. В верхней части находится ростверк — лента толщиной, равной или немного большей диаметра свай. Арматура в сваях монтируется точно так же, как в свайных фундаментах, армирование ростверка ничем не отличается от армирования ленточного основания. Единственный нюанс свайного фундамента с ростверком связка арматурного каркаса свай с каркасом ростверка. Осуществляется это следующим образом:

Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 2 : подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома , нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3 : имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

https://youtube.com/watch?v=3Ied—_3D48

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз

Фотографии опалубки ленточного фундамента

Опалубка с распорками

Правильная опалубка

Опалубка из щитов

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

  • При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
  • Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru

  • Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
  • Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).

  • Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya.ru

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

  • 176 метров стальных элементов класса A-III диаметром 12 мм.
  • 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Про различные способы вязки арматуры смотрите в видеоролике:

Заключение

Монтаж каркаса для ленточного основания, выполненный со строгим соблюдением требований регламентированных СНиП 52-01-2003, позволяет значительно повысить эксплуатационный период здания. Благодаря максимально прочной железобетонной конструкции отпадет необходимость в проведении частых ремонтов, связанных с разрушительными процессами из-за некорректно возведенного основания.

Какой должен быть шаг

Шаг арматуры, как и другие рабочие параметры каркаса, регламентируется СНиП 52-01-2003. Обычно прутки располагают друг от друга на расстоянии, кратном диаметру. В среднем, расстояние между соседними стержнями принимается равным 23-25 диаметров.

При этом, основным критерием выбора является размер ленты, так как место размещения арматуры должно соответствовать потребностям конструкции. Оптимальный вариант — погружение прутьев каркаса на глубину около 5 см в толщу бетона.

Это позволяет надежно защитить металл от коррозии и обеспечивает ленте должную жесткость и прочность.

Шаг поперечных элементов (хомутов) не должен превышать максимального расстояния между крайними стержнями решетки. Таково требование СНиП, но на практике нередко о нем забывают, распределяя хомуты реже, чем надо.

Если при заливке никаких проблем не возникло, то при эксплуатации уменьшение числа хомутов значения не имеет. Но нагрузки от льющегося бетона и подвижки во время затвердения способны нарушить порядок распределения арматуры, что грозит снижением прочности ленты.

Необходимость армирования

Основанием фундамента ленточного типа является траншея, которая позже заливается смесью из бетона. Для того чтоб повысить качество и прочность его начали укреплять армированными стержнями, ещё лет 100 назад. Армирование является эффективным способом увеличить несущую способность всего здания. Сам пространственный каркас изготавливается из металлических стержней, тем самым увеличивает все эксплуатационные свойства и прочность фундамента. Такая основа из железобетона (армированная) позволяет выдерживать уже существующие нагрузки от зданий и сооружений. Почему нужно армировать основание? Фундамент, как правило, подвергается неравномерным нагрузкам. Это связано с отдельными конструктивными особенностями здания и неравномерностью грунта, на котором он возводится. Металл хорошо противостоит усилию на растяжение, а бетон не позволяет конструкции сжиматься

Именно в зонах растяжения и появляются трещины, и происходит деформация фундамента, вот почему важно укреплять его армированием, а ленточный в особенности

Нормативные документы

Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.

Проектируют и строят такие основания согласно своду правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются вопросы количества и размеров армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы расположения арматуры, правила соединения в пересечениях.

Сведений, содержащихся в документе достаточно, чтобы понять, как рассчитать арматуру для фундамента, вычислить количество материала.

Принцип работы арматурного каркаса

Качество каркаса влияет на свойства фундамента

Однако при строительстве частного дома своими руками застройщик не всегда с полной ответственностью подходит к армированию железобетонного фундамента. Как результат – деформация и преждевременное разрушение основания здания, что часто влечёт за собой также и разрушение всей постройки.

Свойства бетонных конструкций

Чтобы лучше понять всю необходимость армирования основания, нужно слегка углубиться в такой непростой предмет как сопромат. На любой фундамент здания действует несколько разнонаправленных сил, причём эти силы не постоянны, а с течением времени меняют свою величину, направление и место приложения. Прежде всего, на бетонное основание давит масса возводимой постройки, и эта сила давления не везде одинакова. Как бы вы не старались равномерно распределить массу дома по всей площади фундамента, сделать этого не удастся – в каких-то местах давление будет сильнее. Если дом стоит на влагонасыщенном грунте, на зимой бетонное основание снизу давят деформирующие силы «пучения». Расширяясь при замерзании, почва начинает выпирать на поверхность в виде бугров, поднимая и выдавливая вверх элементы фундамента. При оттаивании грунта в этих местах могут наоборот образовываться болотистые ямы, и целые участки фундамента могут попросту зависать в воздухе.

Бетон, являясь довольно прочным материалом, совершенно не эластичен — отлично справляясь с сжатием, он не может работать на растяжение и изгиб. Так , устойчивость бетона к сжатию в 50 раз больше, чем к разрыву. В большей мере это проявляется в конструкции ленточного основания: благодаря большой его протяжённости в нём может быть несколько зон изгиба или растяжения. Как результат, бетон неизбежно лопается и растрескивается, а основание здания разрушается.

Технические особенности железобетона

Железобетонный фундамент соединяет в себе лучшие качества металла и бетона

Во избежание этих существенных недостатков бетонных конструкций и был изобретён железобетонный фундамент. Улучшения технических характеристик удалось добиться за счёт объединения лучших качеств двух строительных материалов – бетона и металла. Внутри опалубки монтируется несущий каркас из стальной или стеклопластиковой арматуры, который затем заливается бетоном.

В результате армирование даёт возможность перенести нагрузки растяжения и изгиба на каркасную арматуру, которая значительно лучше бетона справляется с ними.
