Для чего нужна автоматикa для вентиляции и какие проблемы она может решить?

Приточная вентиляция в квартире

Принудительное приточное вентилирование обеспечивается с помощью несложных устройств, которые можно установить самостоятельно. Это организует или усилит приток воздуха. Под его давлением отработанный теплый будет подниматься выше и выходить через вентиляционные каналы.

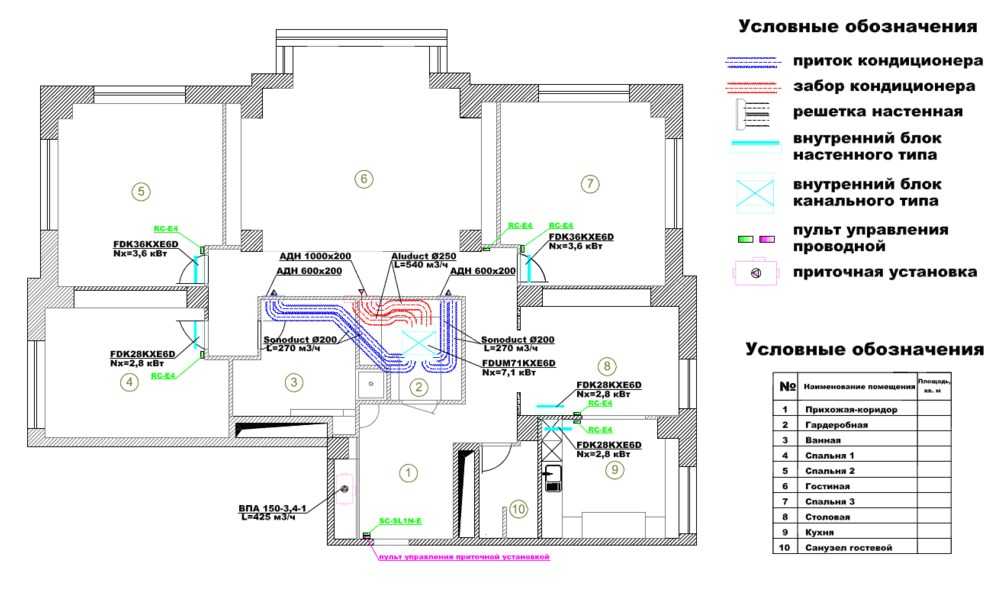

Схема приточной вентиляции в квартире

Преимущества приточной вентиляции:

  • обеспечение постоянного качественного воздухообмена;
  • наполнение свежим воздухом происходит без открытого окна/форточки;
  • минимальная стоимость;
  • экономия тепла, когда наступает холодное время года;
  • возможность регулирования силы воздушного потока;
  • возможна фильтрация входящего уличного воздуха;
  • простой монтаж, который можно произвести своими руками;
  • простота эксплуатации, дальнейшего ухода.

Варианты очистки вентиляции в квартире

После уточнения причины плохой работы системы рассмотрим как почистить вентиляцию в квартире.

С другой стороны, никто не помещает очистить свой участок вентиляционных каналов до места соединения с общим стояком. Рассмотрим несколько способов:

  1. Удаление грязи, пыли, копоти и масла с вентиляционной решётки. Она установлена между вентканалом и внутренним помещением. Грязная решётка – частая причина нарушения циркуляции воздуха. Перед тем, как прочистить решётку пол под ней застилается газетами или плёнкой. Она отворачивается отвёрткой с крестовым наконечником. Решётка крепиться на 4 саморезах. Если перед вами советский вариант чугунной решётки, то с него смахивается пыль. Затем он моется в тазе с водой. Для мытья лучше использовать мыльный раствор. Подойдет шампунь или стиральный порошок. Современная решётка состоит из пластикового каркаса и защитной сетки. Она промывается под струёй теплой воды и протирается насухо тряпкой. После мытья пластиковая сетка часто отходит от решётки. Ремонтируется с помощью универсального клея. Затем решётка крепиться обратно. Многие сталкиваются с зазором между решеткой и стеной. Это легкий путь для тараканов и других насекомых. Чтобы этого избежать, перед креплением на стену, по краю решетки наносится силиконовый герметик. Он закроет все щели.
  2. Прочистка вентиляции в многоквартирных домах. Есть несколько вариантов строение каналов. Рассмотрим два: 2.1 Вентиляционный канал из кирпича или оцинкованного листа (вариант кирпичного многоквартирного дома старой и новой постройки). На стенках каменных вентканалов скапливается грязь и жир.

    Как скапливается паутина и грязь в вентканале

    Если загрязнение слабое, то достаточно пропылесосить. Такая очистка не избавит от многолетних спрессованных скоплений жира и грязи. Для более глубокой очистки должен быть ёрш. Его можно изготовить своими руками. Понадобиться кусок проволоки длинной 60 – 70 см и металлическая щетка для мытья посуды. Она закрепляется на конце прутка. Затем с помощью этого приспособления можно начать прочищать вентканал. Лучше чистить «на себя», чтобы мусор не проваливался в основную шахту, а падал в комнату. Очистка оцинкованных вентиляционных труб производиться с помощью чистящего средства для мытья посуды. Используется ёрш из мягкой губки. 2.2 Вентиляционный канал блочного типа панельных домов. Очистка вентиляции в квартире панельного дома имеет свои особенности. Она состоит из железобетонных блоков, поставленных друг на друга. Каждый вертикальный ряд блоков представляет собой главную вентиляционную шахту. Сначала очищается вентиляционная решетка. Способ такой же, как описано выше. Если ситуация не улучшилась, то очистить самостоятельно не получится. Придётся вызывать специалистов. В некоторых случаях, проблемы с вентиляцией в многоэтажном доме панельного типа связанны с ошибками во время строительства. Может быть раскрыто «глухое» вентиляционное отверстие. Тогда следует обратиться к профессиональным строителям, иначе можно разломать половину стены, а нужного элемента не найти.

Диагностика проблем с вытяжкой в санузле

Оценить состояние вентиляционной системы поможет специальная диагностика, направленная на проверку тяги. Мероприятие проводится в несколько этапов с помощью подручных средств или специальных приборов.

Проверять работу естественной вентиляции лучше в холодное время года. Перед этим рекомендуется обеспечить приток свежего воздуха: открыть форточку или установить окна в режим проветривания. В санитарных помещениях следует приоткрыть дверь.

Самый простой способ диагностики в домашних условиях – проверка огнем

Нужно взять зажженную спичку, зажигалку или свечу и осторожно поднести пламя к решетке вентиляционного канала, который отводит отработанный воздух из санузла. Функциональность вентканалов оценивается по поведению пламени, поднесенного к решетке:. Функциональность вентканалов оценивается по поведению пламени, поднесенного к решетке:

Функциональность вентканалов оценивается по поведению пламени, поднесенного к решетке:

  • отклоняется в сторону решетки – система работает, тяга нормальная;
  • остается в неизменном положении – тяги нет;
  • отклоняется в сторону комнаты – присутствует обратная тяга.

Стоит учесть, что эта методика небезопасна и крайне не рекомендуется к использованию специалистами газовой службы. При наличии утечки в доме газ скапливается в вентиляционных шахтах. В таких обстоятельствах открытое пламя может инициировать пожар или взрыв.

Более безопасный способ – тестирование тонким листом бумаги. Как и в предыдущем случае, его подносят к вентиляционному отверстию. Бумагу берут за нижний кончик и держат в вертикальном положении около решетки.

Если бумага с силой притягивается к решетке и удерживается на ней, вентиляция работает хорошо. Непродолжительное прилипание или незначительное отклонение в сторону отверстия говорит о слабой тяге. Если ничего не происходит, а лист остается неподвижным – система неисправна. Отталкивание бумаги – признак обратной тяги

Отток воздуха можно почувствовать и благодаря тактильным ощущениям. Для этого следует намочить руку и поднести мокрую ладонь к отдушине. Наличие воздушного потока определяется по охлаждающему дуновению.

Эти варианты диагностики дадут лишь общее представление о работоспособности вентиляции в санузле. Получить количественную оценку эффективности и определить соответствие состояния системы нормам можно с помощью специальных приборов – анемометров.

Анемометры замеряют скорость потока воздуха в вентиляционном канале. Зачастую их применяют профессионалы, но простые модели вполне подходят для использования в домашних условиях

Устройство подносят к вентиляционной решетке на расстоянии, указанном в инструкции. Спустя несколько секунд на дисплее отражается показатель скорости воздушного потока (V). Зафиксировав полученную цифру, нужно рассчитать объем пропускаемого в системе воздуха по формуле:

Q = V х S х 360,

где

  • S – площадь поперечного сечения вентиляционного канала в м²;
  • V – скорость воздушного потока.

Результат сравнивается с нормативными параметрами. Оптимальное значение для ванной комнаты – 25 м³/ч. Норма для совмещенных санузлов должна быть вдвое больше.

Также мы рекомендуем вам ознакомиться с правилами проверки работы вентканалов в квартире.

Щиты автоматизации

Работа автоматизированной системы, ее удобство, надежность и безопасность эксплуатации напрямую зависят от алгоритмов управления процессом (специалистов, выполнивших проектирование и наладку), а также от возможностей комплектующих изделий. Алгоритмы реализуются на программном уровне и «зашиваются» в свободно программируемые контроллеры, установленные в щитах автоматизации.

При подключении датчиков к щиту автоматизации учитывают тип сигнала, передаваемого преобразователем (аналоговый, дискретный или пороговый). Аналогично выбираются и модули расширения, управляющие приводами устройств.

Щиты вентсистем бывают силовые, управляющие или совмещенные, если система небольшая. Щиты автоматики для вентиляции обеспечивают:

  • Включение и выключение системы вентиляции;
  • Индикацию состояния оборудования;
  • Защиту от неправильного подключения питающего напряжения и короткого замыкания;
  • Управление производительностью вентиляционной установки;
  • Индикацию состояния воздушных фильтров;
  • Защиту от перегрева электродвигателей;
  • Защиту калорифера от замерзания;
  • Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
  • Возможность применения временных ручных алгоритмов управления.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

  • Функциональные отличия:
    • приточная – обеспечивает притоки свежего воздуха;
    • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
    • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
  • Метод циркуляции воздуха.
    • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
    • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
  • Принцип работы.
    • естественный – вентилирование помещения осуществляется естественным путем;
    • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

  • приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
  • вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
  • смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Вентиляция кухни

Кухня, чаще других комнат, нуждается в дополнительной вентиляции. Выполняя монтаж вентиляции в квартире, стоит сразу задуматься об установке кухонной вытяжки. Вытяжки бывают разных видов:

Строение вентиляции для кухни

  1. Подвесные;
  2. Встраиваемые;
  3. Каминные.

Самым простым и дешевым вариантом являются подвесные модели, однако в них необходимо периодически менять угольные фильтры. Встраиваемые модели более мощные и оснащены многоразовым, моющимся фильтром из тонкого алюминия. Каминные или купольные вытяжки самые мощные, чаще всего их устанавливают в больших квартирах и домах.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена. Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

  • Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
  • Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
  • Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
  • Коридор и прихожая. Свободное перемещение воздуха.
  • Кладовка. Естественная вытяжная вентиляция.
  • Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
  • Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами. Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

  • содержать минимальное количество узлов и элементов, которые подвержены поломкам;
  • регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
  • использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
  • наличие резервных решений в случае выхода из строя одного из узлов;
  • система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Вентиляция от застройщика

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляцииДаже в старых домах предусмотрены вентиляционные колодцы

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж стенового устройства сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

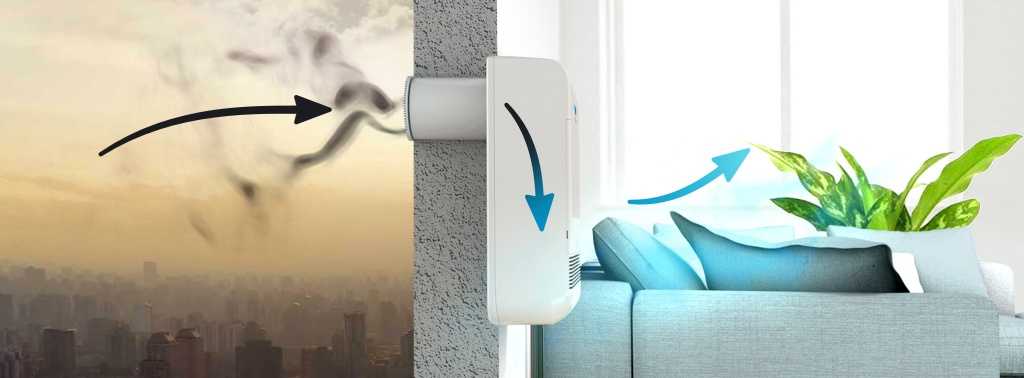

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав следующую статью.

Устройство вытяжной вентиляции в квартире своими руками

Достаточный приток свежего воздуха и при этом малое выведение отработанного свидетельствует о том, что естественная вытяжная вентиляция в квартире работает слабо. Рекомендуется самостоятельно ее усилить. Для этого вместо решеток вентканалов кухни, санузла монтируются вентиляторы.

Вытяжной вентилятор

Вентиляторы усиливают отведение несвежего воздуха через вентшахту, обеспечивая полноценную воздушную конвекцию внутреннего жилого пространства. При этом необходимо учитывать, что механическая вытяжка устанавливается только при наличии хорошей приточки. Иначе вентиляторы санузла и кухни будут поочередно опрокидывать тягу вентканалов, нагнетая отработанный несвежий воздух из шахты. Образуется беспорядочный поток несвежего воздуха внутрь помещения. При одновременной работе вентиляторов приточного потока нет, поэтому могут поступать запахи из соседних квартир.

Когда организуется приточно вытяжная вентиляция, особенно в квартиресвоими руками, можно использовать вентиляторы с датчиками уровня влажности, предустановленными таймерами, обратным клапаном для предотвращения поступления воздуха из вентиляционного канала обратно внутрь жилых помещений.

Что требуется?

Учитывая недостаточную эффективность естественной вентиляции, необходимо предоставить приточно-вытяжной вентиляционной системе возможность в достаточном количестве подавать свежий воздух в помещение взамен старому. Эффективность системы зависит от того, насколько правильно организовано управление вентиляцией в квартире. Я использовал щиты автоматики для приточной вентиляции и кондиционирования производства компании «Вентавтоматика». Полный каталог их продукции вы найдете здесь: https://ventavtomatika.ru/. Вентсистема кроме того должна отвечать следующим требования:

  • Осуществлять контролируемую подачу свежего воздуха в необходимом объеме;
  • Выполнять эффективный воздухообмен во всем объеме помещения;
  • Подогревать холодный уличный воздух в холодный период года;
  • Фильтровать воздух от пыли и других включений;
  • По возможности приводить влажность воздуха до оптимального значения в 40-50%.

Для этого необходимо помимо верной расстановки вентиляционных каналов также сообща регулировать работу всех вентиляторов на приток и вытяжку

Важно соблюсти правило, что приток должен быть нескольким больше, нежели вытяжка. Небольшое избыточное давление в помещении не позволит сформироваться сквозняку и постоянным потокам воздуха только лишь между вентиляционными отверстиями

Вторым важным моментом становится регулировка мощности и продуктивности вентиляционной системы. Пока есть люди в помещении, приточная вентиляция должна подать больше свежего воздуха. В обратной ситуации, когда людей нет, можно оставить минимальный воздухообмен, только бы воздух не застаивался.

Расчет вентиляции

Вентиляция в квартирах

У каждого собственника помещения наверняка возникнет вопрос, как выполнить устройство приточной вентиляции и обеспечить ее бесперебойную работу. Все работы следует начинать с предварительных расчетов и чертежей – это позволит избежать ошибок при монтаже системы.

Система вентилирования воздуха в квартирах обычно проектируется в начальной стадии разработки проекта самого дома. Единственное, что впоследствии ее эффективность значительно снижается, поскольку спроектированная система работает только по естественному методу вентилирования помещений. Такой способ достаточно неактуален в настоящее время, поскольку стеклопакеты и герметичные двери препятствуют естественной циркуляции воздушных потоков в помещении, что приводит к элементарной нехватке кислорода. В квартирах это особенно сильно ощущается в зимний период.

Если приточно-вытяжная вентиляция в квартире будет устанавливаться вами самостоятельно, то изначально желательно произвести расчеты, в которых особое внимание нужно уделить следующим факторам:

  • необходимо определить мощность устройств, которые будут использоваться для притока свежего воздуха;
  • скорость, с которой новая партия воздуха будет поступать в комнату и уровень шума устройства;
  • определиться, будет ли использоваться калорифер на притоке воздуха – калорифер представляет собой устройство, которое нагревает холодный уличный воздух, пропуская его сквозь себя, и выдает в помещение теплые потоки, благодаря чему температура в комнате поддерживается постоянной.

Условия естественной вентиляции квартир

Для правильных расчетов используют специальные коэффициенты, которые установленные стандартами.

Приточная вентиляция с подогревом: устройства и особенности

В большинстве регионов России зимой температура опускается до -20°С и ниже. В таких климатических условиях «приточка» должна быть оборудована блоком подогрева. В большинстве устройств такого типа она представляет собой электрический калорифер с регулировкой температуры нагревания.

Приточная вентиляция с подогревом в квартиру с мощностью 0,1-1 кВт способна обеспечить комфортный микроклимат даже в самые сильные морозы. С помощью подогрева можно как слегка подогревать холодный воздух и не тратить много на электроэнергию, так и прогревать воздух до комфортной теплой температуры.

Дополнительные советы

Совет первый. Устанавливая вентилятор в ванной комнате, желательно приобрести систему с датчиком влажности. Как только уровень влажности воздуха превысит допустимую норму, ту же вентилятор автоматически запустится.

Совет второй. Для туалета идеально подходит вытяжная система с таймером. Сперва агрегат запускается, а спустя некоторое время автоматически отключается.

Совет третий. Для кухни желательно устанавливать вентилятор, оснащенный сеткой. Эта сетка предохранит комнату:

  • от проникновения в нее насекомых;
  • от попадания мусора из общей вентиляционной системы.

Периодически сетку следует снимать и промывать обычной водой. Это делается очень легко.

Совет четвертый. Вентиляционные системы с полезными дополнениями бывает сложно приобрести. К тому же они стоят дороже, а дополнительные средства на их покупку семье не всегда удается выделить. Можно выбрать обычную модель.

Совет пятый. Устанавливается вентилятор тем способом, что указан в инструкции. Обычно это делается просто: корпус и прочие детали крепятся к стене с помощью саморезов.

Совет шестой. Повысить эффективность воздухообмена позволяет создание небольшого зазора между нижней гранью межкомнатной двери и полом. Высота зазора – до 1,5 см. Замаскировать зазоры поможет сетка или декоративная перфорированная панель.

Воспользовавшись приведенными здесь рекомендациями, владелец квартиры сможет без особых усилий обустроить приточно-вытяжную вентиляцию самостоятельно. Тогда воздухообмен в его жилье станет эффективным.
Цены на вентиляционные установки

Видео: Простая приточная вентиляция для квартиры своими руками:

Общее устройство

Перед тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений

Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.

Преимущества системы вентиляции естественного типа очевидны:

  • Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
  • Способность работать в автономном режиме.
  • Независимость от электричества.
  • Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.

Естественная вентиляция имеет и ряд минусов:

  • При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
  • Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.

Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.

Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия  (шахты туалета и кухонного помещения).

Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.

Проект вентиляции квартиры

Свежий воздух для кухни и санузла

Кухонное пространство и санузел – это как раз те помещения, которые больше всего нуждаются в создании приточной вентиляции, на кухне постоянно происходит процесс приготовления пищи. Там всегда содержатся в избытке продукты сгорания природного газа, которые при недостаточной циркуляции воздуха приводят к быстрому ухудшению самочувствия, а ванная комната с ее постоянной повышенной влажностью без достаточной вентиляции быстро приобретет неприятный затхлый запах внутри помещения, а на стенах вполне может появиться плесень или грибок.

Для такого помещения необходимо покупать устройство, находящееся в защитном корпусе, поскольку в санузле повышена влажность. Защитный корпус не только защитит прибор от попадания внутрь конденсата, но и сделает его работу более безопасной.

Если не хочется портить красивую дверь врезкой вентиляционных решеток и уж совершенно нет желания ее менять, желательно оставить между полом и дверью расстояние хотя бы в 2 см. Этого будет вполне достаточно для того, чтобы свежий воздух поступал в помещение.

Физическая основа вентсистемы

Приточно-вытяжная вентиляционная система являет собой многофункциональный комплекс сверхбыстрой обработки газовоздушной смеси. Хоть это и система принудительной транспортировки газа, но в её основе лежат вполне объяснимые физические процессы.

Для создания эффекта от естественной конвекции воздушных потоков, источники тепла размещают максимально низко, а вытяжные элементы в потолке или под ним

Само слово “вентиляция” тесно связано с понятием конвекции. Она является одним из ключевых элементов при перемещении воздушных масс.

Конвекция — явление циркуляции тепловой энергией между холодными и теплыми потоками газа. Существует естественная и принудительная конвекция.

Немного школьной физики для понимания сути происходящего. Температура в комнате определяется температурой воздуха. Переносчиками тепловой энергии являются молекулы.

Воздух — многомолекулярная газовая смесь, которая состоит из азота (78%), кислорода (21%) и остальных примесей (1%).

Находясь в замкнутом пространстве (помещении), имеем неоднородность температуры относительно высоты. Это связано с неоднородность концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (помещении), согласно основного уравнения молекулярно-кинетической теории: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, тогда произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентна такому же произведению концентрации на температуру:

p=nkT, nверх*Tверх=nниз*Tниз, nверх/nниз=Tниз/Tверх

Чем ниже температура, тем больше концентрация молекул, а значит и больше общая масса газа. Поэтому говорят, что тёплый воздух “легче”, а холодный — “тяжелее”.

Правильная вентиляция в совокупности с эффектом конвекции способны поддерживать в помещении установленный температурный режим и влажность в периоды автоматического отключения основного обогрева

В связи с вышеизложенным становится ясен основной принцип обустройства вентиляции: подача (приток) воздуха обычно оборудуется снизу помещения, а отвод (вытяжка) — сверху. Это аксиома, которую требуется учитывать во время проектирования системы вентиляции.

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

  • Поддержание заданных параметров микроклимата внутренних помещений — температуры и влажности воздуха, насыщенности углекислым газом и т.д.
  • Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
  • Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
  • Самостоятельный перевод оборудования в летний или зимний режим.
  • Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
  • Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
  • Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
  • Отключение электропитания при аварийных ситуациях — резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

  • Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
  • Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

Выводы и полезное видео по теме

В ролике рассказывают и демонстрируют особенности проектирования и монтажа ПВВ в частном доме:

Ещё один наглядный пример готового решения для вентиляции частного 1-этажного деревянного дома:

Резюмируя вышеизложенную информацию, отметим что приточно-вытяжная вентиляция несложная для проектирования, доступная для приобретения и монтирования система.

Вентиляция в совокупности с системой отопления позволяет организовать баланс свежего и тёплого воздуха в помещении.

Вы занимались обустройством вентиляции на даче? Или знаете секреты проектирования и монтажа вентсистемы в квартире? Поделитесь, пожалуйста, своим опытом – оставляйте свои комментарии к этой статье.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Моя крепость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
