Изготовление биокамина в домашних условиях

Инструктаж по сборке большого биокамина

Если нужно сделать биокамин большого размера, самым сложным будет изготовление топливного бачка. Проще всего приобрести готовый элемент в специализированном магазине.

Если же предполагается сделать бачок самостоятельно, нужно взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможные нежелательные химические реакции и даже появление токсичных испарений.

В специализированных магазинах продаются топливные баки для биокаминов из нержавеющей стали. Они комплектуются удобными задвижками для погашения огня

Собственно бачок должен состоять из двух отсеков. Нижний предназначен для заливки топлива. В верхнем отсеке сгорают пары горючей жидкости. Между этими отделениями должна находиться разделяющая пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.

Наиболее востребованный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Проще изготовить цилиндрический бачок. Для этого можно взять обычную кружку и накрыть ее вырезанной по размеру крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что достаточно удобно.

Таких кружек-бачков в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу

Важно не забыть убрать у кружек ручки. Сделать это нужно аккуратно, чтобы не образовалось отверстие.

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполним напольную модель с двумя стеклянными экранами. Для работы нужно приготовить огнестойкое стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стекла, пластиковые или металлические ножки.

Кроме того, для изготовления основания нам потребуется толстая фанера либо гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начинаем с основания. Размечаем лист фанеры и аккуратно выпиливаем из него боковые части короба-основания и верхнюю панель. Нижнюю часть короба мы делать не будем.

Во-первых, ее присутствие значительно утяжелит конструкцию. Во-вторых, без нее закреплять стеклянные листы будет намного удобнее. Готовим два отрезка из деревянного бруска, на которые будет закрепляться фанера.

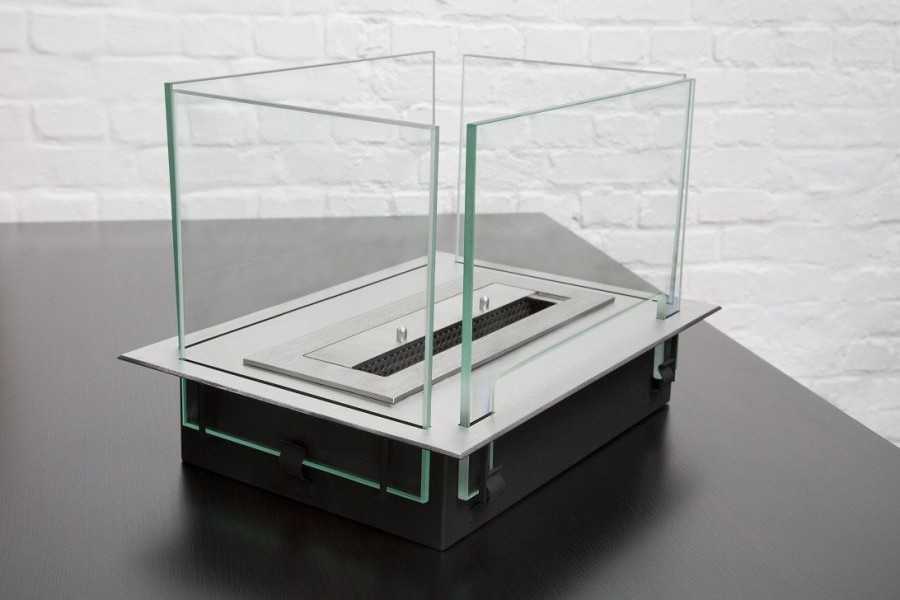

Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Оформление основания может быть самым разным – в виде консоли, столика, короба

На выпиленной из фанеры панели намечаем место, где будет закреплен топливный бак. Вырезаем необходимое посадочное отверстие под резервуар. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обрабатываем.

Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпатлевкой. Декорируем получившееся основание любым подходящим способом: красим, покрываем лаком и т.п.

Готовим стеклянные панели. Сначала вырезаем две детали нужного размера. В каждой из них нужно просверлить отверстия под декоративные крепежи. Это довольно сложно, поскольку при малейшей ошибке стекло может треснуть. Если нет опыта таких работ, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания тоже сверлятся отверстия под крепежи.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропускаем болт через основание, надеваем шайбу и закручиваем гайку

Делать это нужно предельно осторожно, не прикладывая чрезмерных усилий, иначе стекло может растрескаться. Таким образом устанавливаем оба стеклянных экрана

В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекла могут не выдержать нагрузки и потрескаться. Разумно использовать более прочный вариант – закаленное стекло

На нижнюю часть стеклянного листа нужно поставить ножки. Для этого вкладываем в детали резиновые прокладки и ставим их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, не качаться.

Используя подготовленное отверстие, монтируем топливный бак и надежно закрепляем его. Конструкция почти готова. Осталось декорировать ее камнями или керамическими поленьями, если это необходимо.

Устройство аппарата

Несмотря на большой ассортимент биокаминов в магазинах, условно их можно разделить на несколько групп:

  • Настенные приборы, предназначенные для закрепления на вертикальную поверхность, наподобие картин.
  • Встраиваемые аппараты, удобно размещаемые в нишах стен или мебели.
  • Угловые системы, предназначенные для максимальной экономии места в комнате.
  • Напольные биокамины, исключительно мобильные и удобные в эксплуатации устройства.
  • Настольные приборы, отличающиеся небольшими габаритами и зачастую оригинальным дизайном.

Устройство биокамина весьма простое, он состоит из двух основных частей:

  1. Топливный блок отвечает за работу с огнем и горючим.
  2. Внешний корпус служит декоративной частью и помогает установить аппарат в нужном месте.

В топливном блоке находится резервуар для горючего, выполненный из нержавеющей, жаропрочной стали. Горючее используемое в этих системах называется биоэтанолом и представляет собой спирт растительного происхождения. При сгорании такое топливо выделяет пар и самую малость углекислого газа. Резервуар выполнен таким образом, что горючее из него не вытекает в любом положении. Размер топливного бака зависит от общих габаритов биокамина.

Напольный вариант большого биокамина

Другой важной деталью топливного блока является горелка. Именно горелка позволяет создать настоящий огонь, в должной степени управляемый и равномерный

Чаще всего горелка биокамина закрыта декоративными элементами: имитацией камней, углей, оригинальными керамическими предметами. Сделано это для того, чтобы биокамин казался более натуральным.

За натуральность отвечает и внешнее декоративное обрамление, которое устанавливается на корпус изделия

Здесь важной деталью является защитный экран, выполненный из огнеупорного стекла, который защищает от огня внешнее пространство. Вся система может быть встроена в специальный портал для биокамина, который позволяет сделать из него полноценного участника всего интерьера комнаты

Изготовление портала, кстати можно поручить знакомому мастеру или провести работы самостоятельно. Своими руками можно сделать и сам биокамин.

Типы биокаминов

Прежде, чем заняться изготовлением биокамина, необходимо определиться с его типом (местоположением в помещении).

  1. Настольные миниатюрная имитация каминов. Пламя сгорает за защитным стеклянным экраном. Формы и дизайн очень разнообразны.
  2. Настенные биокамины производят из металла, передняя часть также защищена стеклом. Размер обычно не превышает метра.
  3. Напольные биокамины могут имитировать классические дровяные или быть нестандартной формы. Располагают такие биокамины в нишах на полу, в углах помещения (в том числе встраивая в угол).

Количество горелок (топливных блоков) в биокаминах может быть самое разное: от одной до пяти или десяти штук в зависимости от размера. А с учетом того, что вы собрались все делать своими руками — вы сами можете определять необходимое количество горелок и мощность каждого отдельного блока!

Тип топлива, которое можно использовать в биокамине:

  • биоэтанол
  • гелеобразное.

Второе менее удачное, так как остаются продукты сгорания.

Объем топливного блока может быть самый разный, рекомендуется каждый отдельный блок делать не менее 60 мл и не более 5 л.

Управление камином может быть:

  1. ручное (интенсивность пламени управляется вручную, задвижкой);
  2. автоматизированное (дистанционно при помощи пульта управления).

Принципиальное устройство биокамина

Биокамины не отличаются сложностью конструкции

Строение биокамина незамысловато — основными его элементами является емкость для топлива и окружающее ее декоративное оформление.

Топливная емкость является основным элементом биокамина. Помимо, собственно, бачка, она имеет и горелку, которую изготавливают из металлических сплавов или искусственного камня. Горелка может иметь разные формы и размеры, поэтому из них выбирают ту, которая идеально подходит для выбранного обрамления.

Горелка камина может иметь самые разные формы

Горелка должна иметь крышку, которую открывают только при зажжении огня, а чтобы затушить его, достаточно просто ее закрыть.

Заводской бачок с горелкой, оснащенной крышкой

В емкость заливают необходимое количество биотоплива, которое, сгорая, «оживляет» всю конструкцию.

Заправка биокамина топливом

Топливный бак с горелкой обычно устанавливают на площадку или помещают в прозрачную емкость, материал которой способен выдерживать повышенные температуры горения огня.

В качестве корпуса иногда используется огнестойкий стеклянный стакан

Окружают его декоративными украшениями, которыми могут служить камни различной величины или атрибуты, имитирующие поленья или угли от дров — их изготавливают из негорючего материала.

Эти атрибуты, которые подсвечиваются зажженным огнем горелки, создают особую атмосферу и настроение. Оформление всегда подбирается под общий стиль интерьера, так как биокамин должен органично вписываться в него.

Биокамин должен органично вписываться в интерьер помещения

Топливом для подобных каминов является биоэтанол, который продается в пластиковой таре в специализированных магазинах. Для небольшого по размерам биокамина такой бутылки хватит надолго, но если зажигать огонь каждый вечер, то нужно обязательно иметь его про запас.

Емкости с биотопливом для каминов

По химическому составу биотопливо безопасно, так как производят его на основе натурального сырья. Оно не дает копоти и дыма, на стеклянной поверхности не собирается гари, отходов при горении топливо не оставляет, а коэффициент выделяемого тепла даже выше, чем при сгорании древесины.

Несмотря на подобные теплотехнические качества топлива, биокамином не нагреешь комнаты, да и декоративная емкость вокруг него не нагревается до температур плавления, поэтому не стоит бояться за то, что она будет испорчена. Благодаря качеству не нагревать воздуха в помещении, биокамин можно использовать в летние вечера, когда нужно просто создать особое романтическое настроение. Приятно посидеть у такого огня и в дождливый пасмурный день — он сделает комнату уютной и комфортной.

При работе подобного камина горит не само топливо, а выделяемые им пары. Конструкция топливной емкости такова, что его отделение, в которое заливается топливо, изолировано от той части, где происходит горение (горелки). В каминах, продаваемых в магазинах, установлен специальный датчик, который держит под контролем обстановку вокруг пламени, а при возникновении какой-то нештатной ситуации он дает команду на закрытие заслонки для прекращения подачи топлива. Кроме этого, высота пламени в биокамине может регулироваться. Оснащенные электроникой варианты биокаминов могут управляться дистанционно, например, смартфоном или планшетом.

Как сделать декоративный камин своими руками?

Несмотря на то что стоимость биокаминов относительно небольшая, многих, наверняка заинтересует возможность изготовить такое устройство собственными руками, поскольку так можно добиться именно той формы камина и его размеров, которые идеально подойдут для интерьера того или иного помещения в квартире. Кроме того, вы сможете изготовить даже настольный декоративный биокамин, который можно будет взять с собой куда угодно! Об изготовлении настольного варианта камина давайте поговорим более подробно.

Устройство спиртового камина

Процесс изготовления можно разделить на 2 этапа:

  1. Изготовление топки камина.
  2. Декорирование топки.

Для изготовления устройства вам понадобится не только умение владеть инструментами и старание, но и некоторые инструменты и материалы:

  • стекло, размер которого подбирается, исходя из габаритов будущего камина;
  • стеклорез;
  • скотч;
  • силиконовый герметик;
  • сетка из металлической проволоки с ячейками небольшого размера;
  • металлическая прямоугольная коробка (без верха) подходящих вам размеров, которая станет топливным баком;
  • фитиль, в качестве которого можно воспользоваться тонкой веревкой из натурального волокна;
  • камни небольшого размера для декорирования.

Как сделать биокамин своими руками

Прежде всего, хотим напомнить, что даже такая несложная конструкция в готовом виде требует не малых финансовых затрат. Но выгоднее изготовить её собственными руками. Материалы для этого продаются в любом строительном супермаркете. Особые навыки работы не требуются.

Чтобы приступить к монтажу конструкции, должны быть подготовлены следующие материалы:

  • средней толщины, жаропрочное стекло;
  • силиконовый герметик для заделки швов;
  • емкость из металла или жести;
  • металлическая сетка среднего размера с мелкими ячейками;
  • декоративные элементы (искусственные камушки или округлая галька);
  • фитиль;
  • топливо (специальное биогорючее!).

Пошаговая инструкция для биокамина своими руками

Камин на биотопливе собираем используя инструкцию пошагового изготовления. Все просто. Сделает даже школьник из старших классов. Приступаем.

  • Заранее подготовленные куски стекла нужных размеров склеиваем друг с другом. Силиконовый герметик подойдет для этой цели лучше всего. На сутки забываем о нашем изделии. Оно должно капитально просохнуть.
  • Основание конструкции обычно делают прямоугольным или квадратным основанием.
  • Топливо из пластиковых емкостей переливаем в металлические сосуды (консервная банка, железный стакан).
  • Фитиль из шнура окунаем в горелку.
  • Ставим поверх сетку из металла.
  • Насыпаем на сетку камни.
  • Камин на биотопливе готов к своему запуску.

Топливный блок своими руками

Хотя готовые покупные блоки имеют сравнительно невысокую стоимость, многие предпочитают самостоятельное изготовление. Перед началом сборки возьмите за основу следующие советы:

  • Если вы хотите добиться максимально продолжительного горения пламени, используете пропитанную биоэтанолом или спиртом минеральную вату;
  • Также вы можете полностью отказаться от какого-то наполнителя. В этом случае такой камин не сможет качественно обогревать помещение, а стенки самой конструкции должны быть максимально высокими.

Внутренняя часть наполнена керамическим уплотнителем с пористой структурой

Внутренняя часть наполнена керамическим уплотнителем с пористой структурой

Принцип работы и функционирования данной конструкции отображён на следующем фото

Принцип работы и функционирования данной конструкции отображён на следующем фото

Собираем бак без использования наполнителей

Для сборки топливного резервуара без присутствия наполнителя, воспользуетесь следующей пошаговой инструкцией:

  1. За основу берётся нержавеющая сталь, толщина которой не должна быть меньше 2-3 миллиметров. Изготавливаем из неё основание, исходя из размеров отмеченных вами на чертеже. При этом стеки основания должны иметь высоту не менее 4-6 сантиметров. Данная ёмкость необходима для залития в неё топлива;
  2. Оснащаем нашу конструкцию ограничителем и определяем небольшой участок, на котором и будет происходить процесс горения топлива;
  3. В ёмкость устанавливаем предварительно собранный металлопрофиль, имеющий П-образные очертания. Он должен легко вставляться во внутреннюю часть резервуара;
  4. Ширина данного элемента должна быть на 1-2 сантиметра уже самой подложки. На одной из стенок профиля делаются отверстия;
  5. Для того чтобы биоэтанол мог полностью прогорать, оснастите резервуар небольшим уклоном на его дне. Для данных целей нам понадобится гипс, который заливается в ёмкость, после чего она наклоняется и остаётся в данном положении до полного застывания раствора. На последнем этапе одна сторона профиля подрезается.

Биокамин с блоком и основанием сделанным своими руками

Биокамин с блоком и основанием сделанным своими руками

Данная ёмкость устанавливается в специальное защитное обрамление

Данная ёмкость устанавливается в специальное защитное обрамление

Схема блока для топлива с подробными замерами каждого элемента

Схема блока для топлива с подробными замерами каждого элемента

Залитие биоэтанола в специально предназначенную емкость

Залитие биоэтанола в специально предназначенную емкость

Для повторного ознакомления с этой и другими инструкциями рекомендуем к просмотру видео в этой статье.

Изготовление с применением стекловаты

Боля создания своими руками боле усовершенствованного и идеального блока, рекомендуем воспользоваться следующей инструкцией:

  1. Схема сборки является аналогичной первому руководству. Однако в месте размещения и установки металлического профиля, выполняем дополнительное закладывание стекловаты;
  2. Не следует заменять стекловату, базальтовыми или любыми другими заменителями данного материала. Так как именно стекловата обладает следующими качествами и особенностями: хорошо впитывает любые жидкости, дышит и пропускает вырабатываемый пар в результате прогорания биоэтанола, в её составе полностью отсутствуют формальдегиды.

Топливный бак для встраиваемых очагов

Топливный бак для встраиваемых очагов

Покупная модель открытого типа со стекловатой

Покупная модель открытого типа со стекловатой

Настольный биокамин с округлой горелкой

Настольный биокамин с округлой горелкой

Топливный блок для биокамина своими руками, можно сделать из недорогих подручных материалов и тем самым выгодно сэкономить свои денежные средства. Емкость, изготовленная согласно инструкциям, прилагающимся к данной статье, гарантированно долговечная и безопасная. Сделать такой бак можно как из листовой нержавеющей стали, так и применив уже готовое основание (кружка, глубокое блюдце).

Подготовка к изготовлению биокамина

Для самостоятельного изготовления камина в первую очередь следует определиться с его видом, выполнить необходимые замеры, сделать эскиз будущей модели. Это позволит избежать ошибок при работе.

Материалы и инструменты

Изготовить биокамин дома можно с помощью обычного стекла, например, с фоторамки формата А4, стеклореза, силиконового герметика, металлической сетки, подойдет сетка от барбекю или духовки, металлической коробки, гальки или другого жаростойкого камня, топлива и фитиля.

Настольный биокамин своими руками

Этапы его конструирования следующие:

  1. Выполняем расчет расстояния между горелкой и защитным экраном. Оно должно превышать 15 см, чтобы избежать повреждения стекла. Замеряем расстояние между горелками – оно должно быть более 16 кв. см.
  2. Подготовка топливного бака. Можно воспользоваться простым квадратным или прямоугольным металлическим ящиком, не забывая о расстоянии от пламени до стекла.
  3. Окрашивание ящика для увеличения его эстетичности. Производится только с наружной стороны, так как возможно возгорание или выделение ядовитых веществ из краски, нанесенной на внутреннюю поверхность.
  4. Создание защитного стеклянного кожуха. Его можно сделать из обычного трехмиллиметрового стекла или 4 стекол от фоторамки, которые подгоняются по размеру под металлическую коробку.
  5. Силиконовым герметиком стекла склеиваются вместе, закрепляются между подпорками, в качестве которых могут выступать любые неподвижные предметы, и оставляются в таком состоянии на сутки, пока герметик не высохнет.
  6. Лишний герметик удаляется лезвием.
  7. Подготовка биотоплива. Для его хранения подойдет только металлическая банка, даже если продавалось оно в пластиковой. Банка размещается в днище коробки. Одна стандартная емкость с топливом поддержит горение в течение нескольких часов, после этого потребуется ее замена — нужно будет снимать камни и сетку или заливать новую порцию большим шприцом.
  8. Вырезание сетки, для накрытия короба. Это можно сделать и в два слоя. Ее крепление будет более надежным, если использовать проволоку, но не стоит забывать, что сетка должна сниматься для замены банки с топливом.
  9. Выкладывание камней на сетку. Они нужны не только как декоративный элемент, но и для равномерного распределения тепла между решеткой и экраном.
  10. Поджигание биокамина лучиной, опущенной через сетку в емкость с топливом.

Напольный биокамин своими руками

Чтобы сконструировать напольный биокамин нужно:

  1. Подготовить материалы: лист гипсокартона, 2 квадратных метра теплоизоляционного материала, 2 квадратных метра кафеля с клеем, 8-9 метров металлического профиля, сотня шурупов и саморезов, затирка, камни или другие элементы декора, блок отопления.
  2. Сборка каркаса с помощью шурупов и металлического профиля.
  3. Обшивка каркаса гипсокартоном и саморезами, по два слоя на каждую стенку, между которыми нужно будет расположить стекловату или другую теплоизоляцию.
  4. Облицовка кафельной плиткой или другим аналогичным материалом. Для этого нужно аккуратно ее выложить в соответствии с задумкой, например, камин можно сделать однотонным или добавить узор.
  5. Затирка швов.
  6. Сушка.
  7. Установка отопительного блока на его место.

Горелка для биокамина своими руками

Самый надежный материал для горелки – это нержавеющая сталь. Стенки ее должны быть достаточно толстыми, чтобы избежать деформации при нагревании. Также стоит быть очень внимательным при сборке, так как ненадежное закрепление или дефект выведет биокамин из строя.

Желательно, чтобы горелка была цельной, так меньше шансов, что топливо будет выливаться. Лучше всего на эту роль подойдет банка для краски, главное проследить, что ее размер подойдет для камина, и что на ней нет трещин и дыр.

Те, кто не ищут легких путей, могут сделать горелку полностью сами, это не сложно, так как внешне она похожа на большой спичечный коробок с продолговатым отверстием в верхней части для заливания биотоплива. Листы металла в 1,5-2 мм варятся по швам. Можно добавить к ней стекловату, выполняющую роль фитиля, и заслонку, которая будет регулировать пламя и тушить его.

Зажигается горелка обыкновенным фитилем, например, шнурком, опущенным в биотопливо, конец которого будет подниматься над камнями или другими декоративными элементами.

Топливо для биокамина

В качестве топлива может выступать биоэтанол, он продается в специализированных магазинах, но может быть изготовлен и дома, так как он состоит из бензина, которым заправляют зажигалки и обычного медицинского спирта, смешанных 1 к 9. После смешивания и встряхивания смесь пригодна к использованию.

Пошаговая инструкция по изготовлению

Современная промышленность предлагает потребителям готовые биокамины, а также различные аксессуары и детали для их изготовления. Имея набор деталей, можно сделать биокамин по оригинальному эскизу. Предлагаем несколько вариантов простых конструкций.

Настольный

Для изготовления настольного камина необходимы следующие детали:

  • Металлическая коробка – основа для топливного бака;
  • Банка или кружка из нержавейки;
  • Металлическая сетка;
  • Жаропрочное стекло;
  • Шнурок-фитиль;
  • Герметик;
  • Декоративные камни.

Галька не только украшает камин, но и позволяет сохранять больше тепла

Монтаж состоит из следующих этапов:

  1. Изготовление защитного экрана. Ориентируясь на размеры металлического ящика-корпуса, вырезают 4 куска стекла. Затем из этих элементов изготавливают корпус, скрепляя стеклянные заготовки герметиком.
  2. Склеенный экран крепят на ящик-основу.
  3. В центр ящика устанавливают подготовленную кружку-топливный бак и накрывают её сеткой, вырезанной по размеру корпуса. Для прочности по углам сетку рекомендуется прихватить сваркой.
  4. В центр сетки крепят шнур-фитиль, опускают нижний конец в топливный бак-кружку.
  5. На сетку укладывают декоративные камни.

Напольный

Внешне напольный биокамин может в точности повторять настоящий, выложенный из кирпича, но можно придать прибору совершенно оригинальную, неповторимую форму. Основу выполняют из металлопрофиля, облицованного гипсокартоном, деревом, пластиком или металлом. В первую очередь определяются с размерами и готовят чертёж.

Напольный камин не займёт много места и отлично впишется в интерьер

Монтаж состоит из следующих этапов:

  1. Разметка стены и монтаж каркаса. Из металлопрофиля изготавливают прямоугольный короб и крепят его к стене. Вертикальные стойки корпуса скрепляют перемычками. Основание камина также изготавливают из металлопрофиля.
  2. Обшивка каркаса. Смонтированный каркас обшивают подготовленными листами гипсокартона (или другим материалом).
  3. Внутренние стенки ниши под горелку обшивают жаропрочным материалом. На заднюю стенку монтируют слой каменной ваты.
  4. Швы заклеивают сеткой (серпянкой), заделывают гипсовой шпаклёвкой. Затем всю поверхность зачищают наждачкой и покрывают грунтовкой.
  5. Облицовка. Гипсокартон обклеивают облицовочным материалом: декоративным камнем, пластиком, плиткой и т.п.
  6. Установка бака и горелки. Из металлического листа толщиной более 3 мм делают прямоугольный ящик, соответствующий габаритами основанию корпуса. На него монтируют горелку – металлический картридж. Верхняя панель горелки – металлическая пластина с прорезями. Ящик устанавливают в основание подготовленного каркаса. Для безопасности под корпус с горелкой подкладывают металлический лист.
  7. Монтаж защитного стекла. Переднюю стенку камина закрывают жаропрочным стеклом, вырезанным по размерам ниши.
  8. Декорирование топливного бака. Вокруг горелки укладывают декоративные камни или керамические дрова.
  9. Горелки с топливом накрывают металлической сеткой, сверху укладывают камни или декоративные дрова.

Настенный

Конструкция настенного камина в целом совпадает с напольным вариантом. Основу настенной модели составляет металлический корпус вытянутой прямоугольной формы. Камин представляет собой металлическую раму, обшитую гипсокартоном. Внутрь рамы устанавливают корпус с топливным баком.

Настенный биокамин представляет собой плоскую вытянутую раму

Заднюю стенку закрывают листом нержавеющей стали. Между листом и стеной прокладывают слой каменной ваты (2-3 см). Выступающие края ваты закрывают металлическими уголками. Переднюю стену камина закрывают экраном-стеклом.

Классификация по форме корпуса

Изготовлен в форме шара. Бывают как напольного типа, так и навесного типа крепления.

Имеют цилиндрическую или прямоугольную форму, с высоким прямым пламенем.

Специальная треугольная форма разработана для установки в углу комнаты.

Открытый камин

Не защищен куполом, имеет только ограждение в виде защитного стекла. Открытый биокамин для дачи – создаст уютную и теплую атмосферу летними вечерами.

  • Подсветка потолка светодиодной лентой: 90 фото лучших вариантов размещения и дизайна

  • Декор из веревки — фото модных новинок в интерьере

  • Декупаж тарелок — интересный мастер класс с пошаговой инструкцией и фото примерами

Горелка для биокамина своими руками

Наиболее простая модель топливного элемента

Горелка для биокамина своими руками в простом исполнении будет делаться так. Берем емкость из нержавейки. Стенка должна быть от 2 мм. Глубина емкости 5 см. Размеры произвольные, по вашим чертежам. Внешний вид не важен. Данный элемент скрывается от глаз посторонних. Но он должен быть добротным, крепким элементом. В бак, стакан наливают биогорючее. Вставляют фитиль. Выводят через сетку наружу. Шнур, пропитанный горючей жидкостью, загорается, излучая свет и тепло.

Двухкамерная горелка с перфорацией (разрезами)

Такой вариант конструкции обычно делают в заводских условиях. Он отличается экономичностью горючего. Это происходит благодаря уменьшению площади горения. Расход топлива понижается.

Берем ванночку, короб из нержавейки. Размеры произвольные. Можно как в предыдущем варианте. Режем пластину по длине корпуса (по внутренней стороне). Пластина должна быть такой же толщины, как материал корпуса. Ширину вычислим с помощью формулы: SH=Vs — 1,5 +2xRs (где Vs ширина внутри ванночки, а Rs — глубина ванночки). Пластины гнуться под прямым углом от длинных краев. Это делают, чтобы получить ножки по глубине равные Rs. У нас получился элемент, по длине ванночки, на 1см уже ее ширины по профилю напоминающий букву П.

На одной из ножек этой буквы П, делаем надрезы, как на расческе. П-образную конструкцию ставим, чтоб зазор между прорезями и стеной было 1,5 см. Бак заполняем топливом. Зажигаем. Пламя расположится только в узкой полосе 1,5 см. Топливо внизу не загорится. Доступ кислорода ограничен. Недостатка топлива не предвидится. Оно будет просачиваться через прорези. Чтобы быстро загасить огонь, сделайте еще одну пластину, которая накроет огонь.

Чтобы топливо выгорало до конца, резервуар наклоним в сторону рабочей поверхности. Сделать это можно, смешав топливо с гипсом. Далее наклоняют полученную смесь в направлении рабочего места. Смесь затвердевает. Мы получаем отличный результат. В этом случае, ногу П-конструкции нужно укоротить. Это нужно для придания полной горизонтальности конструкции. Можно сделать бак с двойным дном. Готовая горелка ставится в дополнительный, больший бак. Края верхнего бака закроют элементы бака снизу.

Простейшее устройство с наполнителем

Емкость с П-профилем нужно заполнить наполнителем. Обычно это минеральная вата. Базальтовые волокна надо заменить ватой на акриловой составляющей исходя из факторов:

  • Гигроскопичность. Хорошо впитает влагу.
  • Наполнитель из волокна имеет лучшую паропроницаемость. Пары спирта без проблем будут циркулировать внутри наполнителя.
  • Мягкая вата долго, равномерно горит.
  • При процессе производства такой ваты не злоупотребляют различной химией.
  • Если с поставкой акриловой ваты есть трудности, найдите аналогичную, только помягче. Пропитанная вата медленнее будет гореть, увеличив время горения в общем.
  • Мы понимаем, что биокамин своими руками собирается без забот, хлопот.

Еще более простая конструкция для вас. Подойдет железная кружка. Можно подобрать банку. В посудину кладем абсорбент. Трамбовать не надо. Наполнитель пропитываем топливом. Наверх кладем железную сетку, крышку с дырками. Далее поджигаем.

https://youtube.com/watch?v=yvjLXKJ8guk

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Моя крепость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
