Как сделать деревянную лестницу на второй этаж своими руками

Выбор схемы лестницы

Применительно к частному дому наиболее распространены две – лестница винтовая и маршевая. Первый вариант довольно сложный, и реализовать его своими руками, не имея практических навыков и опыта в этой сфере, вряд ли получится. Придется делать специфические инженерные расчеты, а значит, без помощи профессионала хотя бы на этом этапе подготовки не обойтись. Ориентироваться лишь на схемы, имеющиеся в интернете, не совсем правильно. Они не учитывают специфику конкретного строения, поэтому их обязательно придется перерабатывать с учетом особенностей его габаритов, планировки и ряда иных факторов. Да и сам монтаж винтовой лестницы, тем более деревянной – процесс далеко не простой.

Для сборки своими руками  оптимальное решение – маршевая деревянная лестница . Исходя из высоты помещения первого этажа, пролетов может быть один или два (поворотная конструкция).

А вот в деталях даже совершенно одинаковые лестницы могут сильно отличаться. И это легко объясняется тем, что изготовление своими руками подразумевает элемент творчества. Так как все частные дома разнятся по многим параметрам (габариты, высота потолков, планировка, внутреннее наполнение), то следовать какому-то единому стандарту – дело бесперспективное

Кстати, автор уже обратил на это внимание читателя. Поэтому далее – лишь общие рекомендации, которые помогут грамотно составить чертеж деревянной лестницы с учетом всех особенностей строения, и произвести ее установку по месту

Какие документы оформляются после проектирования и расчетов

После завершения обследований, проектирования и расчетов заказчику передаются следующие документы:

  • непосредственно проектная документация, в том числе схемы, чертежи, планы;
  • расчеты нагрузок, прочности и усилений конструкций;
  • технические заключения и отчеты;
  • документация по итогам обследований и изысканий;
  • рабочая документация для подрядчика;
  • сметы и расчеты на стройматериалы, работы, технику, фонд оплаты труда.

Вместе с проектом может передаваться информационная модель здания, помещений или отдельных конструкций. Для некоторых видов работ подготовка визуализации является обязательным условием для согласований.

На фото — визуализация проекта здания из деревянных конструкций

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками

Подготовка материалов

  • При выборе породы дерева, если ориентироваться на разумное сочетание качество/цена, рекомендуется отдавать предпочтение сосне или лиственнице. Последняя даже лучше, так как менее подвержена гниению. К тому же при впитывании жидкости она становится только крепче. Так как в любом жилом помещении обязательно будут испарения – более чем актуально, особенно если в смежной комнате находится кухня. Все остальные породы – кедр, дуб и ряд иных – вряд ли относятся к бюджетным вариантам деревянной лестницы.
  • Долговечность конструкции во многом зависит от степени просушки пиломатериала. Если древесина в этом плане недостаточно обработана, то такую лестницу довольно быстро «поведет». Высушивание досок своими руками – процесс и хлопотный, и сложный. Понадобится не только место для их складирования, но и знание всех особенностей методики. Придется обеспечить неизменность температуры, качественное проветривание и так далее. Вывод напрашивается однозначный – на материале для деревянной лестницы экономить нецелесообразно. То есть, если приобретать доски, то только высокой степени осушки, хотя они и стоят дороже.

Расчет конструкции

Пример проекта

Если планируется изготавливать лестницу самостоятельно нужно правильно подобрать подходящие детали. А для этого нужно провести несколько предварительных расчетов. Без этого не выйдет сделать конструкцию безопасной и комфортной при использовании.

Количество приобретаемых материалов зависит от запланированного в чертеже. Желательно приобретать немного больше, поскольку при работах всегда есть место неожиданностям. Обычно, к приобретаемому объему материалов дополнительно покупают от 10 до 20%. Если после проведения работ останутся излишки, их можно использовать в других целях.

Забежные площадки

Организация работы и монтаж

После закупки нужных строительных материалов, необходимых для работы инструментов, крепежа приступаем к изготовлению лестницы в доме своими руками.

Доски 40–50 мм пойдут на косоуры с минимальной шириной в 150 мм, брус толщиной 25 мм подойдёт для подступенка, проступи берётся дерево до 40 мм толщиной.

Предварительно из доски выпиливают 2 косоура. Это несущие балки, поэтому надо быть максимально внимательными и ответственными при работе с ними. Отмерив необходимую ширину лестницы, балки соединяются попарно, потом они соединяются друг с другом деревянными досками. Следом нарезается нужное количество ступеней, подступенки согласно нужным размерам. Чаще всего высота подступенка составляет 17 см, а ширина проступи не больше 32 см.

Через три или четыре ступеньки деревянные доски крепятся к ровной поверхности балок, добавляя прочности всей конструкции. После установки несущих балок начинается монтаж косоуров. Проверяя правильность монтажа строительным уровнем, балки устанавливаются на место. К косоурам крепятся сначала подступенки, а затем проступи. Ступеньки устанавливаются снизу вверх очень ровно, крепятся саморезами, промазываются клеем, чтобы избежать скрипа.

Изготовление винтовой лестницы

Такая конструкция не только более компакта, но и очень декоративна. Однако ее сборка достаточно сложна, и требует определенного опыта. Гораздо проще деревянную винтовую лестницу на второй этаж купить.

Существует несколько модификаций винтовых лестниц. Они могут быть криволинейными, изогнутыми, располагаться в четверть или полуобороте. Но независимо от их типа принцип изготовления схож.

Виды винтовых лестниц

Для их сборки используют спиралевидные тетивы или косоуры. Более эстетично смотрится конструкции на косоурах. Для придания им изогнутой формы волокна дерева предварительно размягчают в кипятке. Можно также склеить между собой 5-7-миллиметровые заготовки, согнуть которые гораздо легче.

Такие конструкции могут иметь центральную опорную стойку или изготовляться без нее. Для упрочения лестницы часто крепят к стенам по периметру. Для этого в стенах делаются специальные пазы. Типы ступеней – забежные (в форме треугольников) или в разбежку («гусиный шаг»). Скреплять ступени лучше на больцах – это поможет избавиться от скрипа. Ведь прямое соединение между деревянными деталями в этом случае будет отсутствовать.

Подступенки в подобных конструкциях используются редко. Ширина проступи в центре – 20 см. Для подсчета количества ступеней высоту конструкции делят на высоту ступени. Высота прохода – 2 м.

Чертеж винтовой лестницы

Центральную опорную стойку лучше делать из металла. Диаметр такой трубы – не менее 50 мм. Ступеньки к ней монтируются с помощью сварки или посредством муфт и болтов. К полу труба крепится на болты. К бетону – с помощью забетонированных растяжек. Выполнить стойку, к которой крепятся ступени, можно также из бетона или кирпича.

Крепление ступеней к опорному столбу

Расчеты винтовой лестницы достаточно сложны, поэтому гораздо проще использовать онлайн-калькулятор, к примеру, этот:

Для их проведения достаточно ввести следующие данные: высоту конструкции, требуемый угол поворота, диаметр деревянной лестницы на второй этаж и примерное количество ступеней. Изменить их количество можно с помощью подбора угла поворота.

Подробную инструкцию по сборке простейшей винтовой лестницы можно получить, просмотрев следующее видео:

Монтаж одномаршевой деревянной лестницы своими руками

После проведения необходимых расчётов, составления чертежа и приобретения необходимого материала приступают к подготовке рабочего места. Для этого делают проём в полу второго этажа, если его ещё нет, и для безопасности огораживают. Проверяют, есть ли все необходимые инструменты, после этого приступают к изготовлению самой лесенки.

Подготовка частей лестницы

В качестве опоры используют косоур или тетивы. Отличие заключается в расположении ступенек относительно опоры. Если они располагаются непосредственно на досках и их видно сбоку, то это косоур, если они находятся между досками — это тетивы

На косоурах делают вырезы, здесь следует обратить внимание на угол наклона проступи. Для этого плаху, с немного большей длиной, обрабатывают рубанком и ставят на то место, где она будет находиться

Нижнюю часть отмечают по уровню, чтобы получилась площадка, параллельная полу, и отпиливают.

Снова устанавливают косоур на своё место и производят разметку всех ступеней. Для соблюдения горизонта используют уровень. Верхний край отрезают после закрепления маршевого пролёта и установки всех поступей, после чего устанавливается самая верхняя проступь.

Как изготовить шаблон косоура

Если длина марша превышает три метра, добавляют опору или косоур.

Лестница межэтажная с четырьмя косоурами

Использование тетив потребует также дополнительной обработки. В отличие от косоур, где ступень лежит сверху и создаёт прочность, в моделях с тетивами ступени производят раздвигающее действие. Поэтому тетивы стягивают одним из способов, указанных ниже.

Способы стяжки

Сборка лестницы своими руками

Чтобы безопасно было использовать лестницу во время строительства, косоуры или тетивы необходимо сразу же закрепить. Верхний край крепят одним из способов, указанных ниже.

Правильное крепление верхнего края косоура

Следует обратить внимание. Если толщина проступи и половой рейки верхнего этажа отличаются, тогда косоур осаживают на такую высоту, чтобы плоскости ступеньки и пола совпадали

После этого крепят нижний край косоура. Для этого тоже существует несколько способов.

Для крепления используют скобы

Если есть поперечная балка на полу первого этажа, можно попробовать такой вариант.

Использование выреза

После чего приступают к сборке самой лестницы. Крепление проступи начинают с нижнего края. Некоторые используют первую ступень как упор для косоуров.

Массивная ступенька держит всю конструкцию

Сами ступени также имеют различный вид, какие-то простые, другие при изготовлении требуют необходимого навыка.

Варианты изготовления ступенек

По способу крепления к тетивам различают:

  • врезные;
  • накладные.

Вырезы могут быть как под проступь, так и подступёнок тоже. Фиксация производится клеем или шурупами. Для накладных используют деревянные бруски или набойные – деревянные пластины, повторяющие форму тетивы. Допустимо использовать металлические уголки.

Способы крепления

Если из-за нехватки места проступь делают узкой, то подступёнок лучше не ставить, тогда при подъёме нога будет уходить в проём, что сделает ходьбу удобной.

Варианты с подступёнком и без него

Когда необходимо установить Г-образную лестницу, применяют забежные ступени.

Поворот из трёх забежных ступеней

Если поворот необходимо выполнить на 180 градусов, используют площадку или забежные ступеньки. В некоторых случаях можно увеличить ширину проступи одним из приведённых способов.

Увеличение ширины проступи

Когда все ступени собраны, переходят к ограждению. Высота перилл колеблется от 86 до 110 см. Состоит из балюстрады, балясин и поручень.

Название составных частей

Форма балясин может быть любой, они могут быть сходными или различными, но высота должна быть одной. Устанавливаются либо на саму ступень, либо на косоур или тетиву. Первая опорная балясина может крепиться к полу.

Так балясины крепятся к тетиве

После того как балясины были закреплены, их при необходимости обрезают.

Обрезка стоек

Затем сверху крепится поручень. Его стараются делать на всю длину прямолинейного участка. На угловых опорах сверху иногда делают украшения.

Завершение монтажа

В заключение переходят к последнему этапу.

Окончательная обработка

На заключительном этапе лестнице придают законченный вид, обычно это сводится к покрытию антисептиком или покраске. Делается это не только для красоты. Под действием влаги и тепла древесина может быстро прийти в негодность. По этой причине дерево тщательно обрабатывают, стараясь не делать пропуски. Иногда достаточно только покрыть олифой, но делают это, не проявляя чрезмерной экономности.

Удачное сочетание оттенков

Кроме главной лесенки, некоторые используют вспомогательную – винтовую. Чем она отличается от главной?

Определяемся с видом лестницы

Лестницы на второй этаж для частного дома могут быть разных видов, которые выбираются в зависимости от пожеланий владельца, дизайна и размеров помещений. Знание типов лестничных пролетов позволит во время обустройства дома сделать правильный выбор в пользу того или иного элемента. Самые разные материалы используют для создания выхода на второй этаж, а разделяют их на несколько основных видов:

  1. Винтовые (спиральные, круговые).
  2. Поворотные.
  3. Маршевые.
  4. Комбинированные.

Винтовая или круговая

Винтовые лестницы являются замечательным инструментом для подчеркивания стиля помещения, наполняя его нужной атмосферой. Воздушные кованые круговые конструкции, выводящие на второй этаж, подойдут пол стиль модерн, а массивные деревянные ступени напомнят всем о стиле кантри. Дизайн винтовой лестницы подбирается любой, ограничиваясь только финансовыми возможностями. Такие варианты значительно экономят пространство, поэтому они всегда популярны.

Винтовая лестница на второй этаж – это идеальный выбор для помещения маленькой площади с низким потолком, к примеру, для мансард. Но и для большого пространства этот вариант подойдет отлично. Фиксируется винтовая лестница радиально, образуя винт, а по креплению ступеней ее можно разделить на несколько типов:

  • с опорой на ограждение;
  • с защемлением в опорной стойке;
  • с опорой на стены, расположенные по периметру;
  • с опорой на опорную стойку.

Поворотная угловая

Поворотная угловая лестница на второй этаж считается оптимальным выбором по соотношению экономии пространства и безопасности подъема. Они бывают развернутыми вправо или влево, круговыми или оборотными на одну четверть. Та часть, где лестница поворачивается, считается самой безопасной, хотя ступени по ширине изготавливают не больше 20 сантиметров.

Самая используемая конструкция поворотной лестницы – с углом 90 градусов. Она позволяет зонировать просторное помещение или изящно вписывать лестничные марши в небольшой промежуток пространства. Подъем на второй этаж такого типа нередко входит в проект небольшого загородного дома или многоуровневой квартиры. Как правило, размещают его вдоль стен, находящихся под прямым углом, а поворотная площадка располагается в угловой части. Пространство под лестницей часто используют под платяной шкаф или кладовку.

Маршевая лестница

Конструкции маршевых лестниц предполагают прямой марш на второй этаж со ступенями под определенным углом наклона. Они бывают разной планировки, и могут состоять из двух или нескольких частей. Самой комфортной считается одномаршевая лестница, ведь при ее создании не требуется дополнительно устанавливать площадку между этажами. Самые простые варианты имеют закругленную форму, чтобы экономить пространство, поэтому их можно увидеть в маленьких помещениях.

Многомаршевые лестницы с горизонтальными площадками оптимальны для многоразового ежедневного использования из-за удобного наклона марша. Существует несколько типов таких конструкций:

  1. На косоурах. Это наклонные балки с зубцами, исполняющие несущую функцию, на которые кладутся ступени. Лестница может держаться на одном косоуре по центру или на двух – по краям.
  2. На тетивах. Это тоже опорная балка, только другого типа, когда ступени вставляются в пазы.
  3. На больцах. В этом случае монтаж лестницы производится вообще без несущих балок – ступени опираются на металлические столбики – больцы. Конструкция выглядит «воздушной» – она, как бы, парит в воздухе.

Комбинированная модульная

Свое название модульная лестница получила оттого, что собирается из нескольких компонентов (модулей), которые вставляются друг в друга, закрепляясь винтами, болтами или специальными строительными шпильками. Несущий элемент конструкции – центральный косоур. Такая система предназначается для установки подъема на второй этаж, высотой не более 3,5 метра. Невысокая стоимость и простота монтажа привела к тому, что такой вид пролета популярен во всем мире. Для сборки модульной лестницы не требуется специальных навыков монтажа.

К преимуществам комбинированных модульных лестниц еще относят тот момент, что для их возведения не нужен проект. Надо только производителю дать точные параметры помещения, в котором планируется установка, и на их основе будет разработан оптимальный вариант. Модульные лестницы имеют разнообразие всевозможных вариаций. Исходя из размера помещения, легко сделать конструкцию с любым углом поворота, которая, благодаря использованию комбинированных материалов, гармонично впишется в любой стиль интерьера, став самым удачным дизайнерским решением.

Лестница на второй этаж на косоурах- история подписчицы

Когда строился наш дом, мы не уделяли внимания многим важным вещам. Не хватало опыта, времени наблюдать за стройкой, денег на дорогие материалы. Мы были молоды и верили в лучшее

И совсем позаботились об удобстве такого важного элемента – лестнице на второй этаж

Уклон 68° и 35 см между ступенями – даже взрослому приходилось применять нешуточную сноровку, что уж говорить о двухлетнем ребенке. А тетива из нестроганого бруса при первых протопках дома покрылась трещинами.

Помучились мы и решили снести эту чудо-конструкцию. Я, как главный проектировщик и генератор идей в нашей семье, сразу приступила к штурму интернета. Читала споры на строительных форумах, перелопатила все доступные калькуляторы.

Лестница, которую пришлось сносить.

Увеличить проем в перекрытии мы уже не могли. А трубы отопления, проведенные под лестницей, ограничивали выбор опоры. В доме двухлетний ребенок, поэтому все работы по демонтажу старой и сборке новой лестницы необходимо было провести за два дня, и при этом сохранить возможность подниматься наверх без риска для жизни.

Выход был найден:

  • Г-образная форма
  • 3 поворотные ступени вместо площадки
  • сужение первого пролета с 90 до 70 см.

Решили не врезать в тетиву проступи, а опереть на косоуры. Мне кажется, что для непрофессионалов этот вариант проще. И выглядят такие конструкции легче. Только верхняя ступень планировалась врезной, чтобы не увеличивать угол подъема, который, по моим расчетам, получался 43°. Просто мечта!

Закупили материалы из клееного дерева хвойных пород, как самые недорогие:

  • две тетивы 60*3000 мм;
  • 8 прямых ступеней 900*300 мм;
  • 3 забежные ступени;
  • 1 опорный столб 1200 мм.

Поворотные ступеньки продаются стандартных размеров, пришлось немного перекроить. Для каркаса в ход пошли останки старой лестницы.

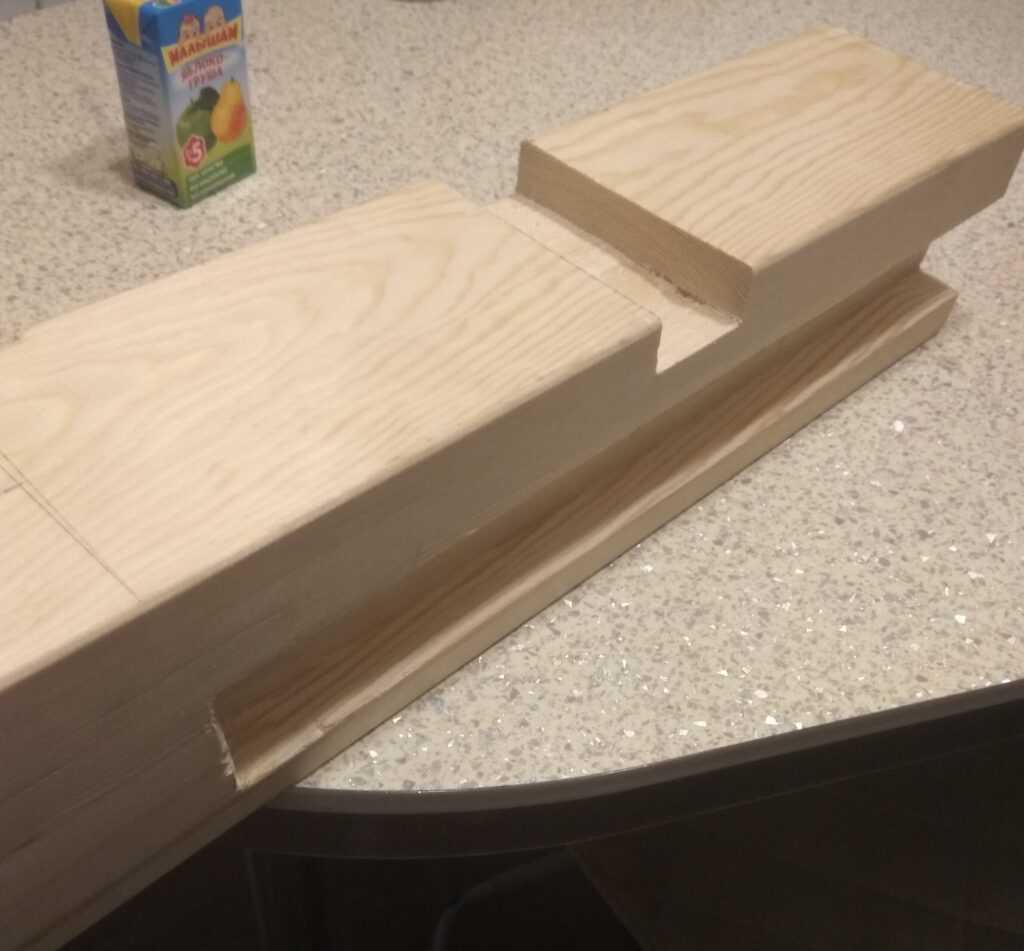

За неимением фрезера, все пазы для соединения деталей выпиливали паркетной циркуляркой, выбирая лишнюю древесину стамесками. Глубина всех пазов – 2 см – оптимальная врезка, держит крепко, при этом не дает излома. Работали вдвоем с мужем. Слаженная бригада из нас редко получается, этот раз тоже исключением не стал. До развода не дошло, но словарный запас расширили отлично.

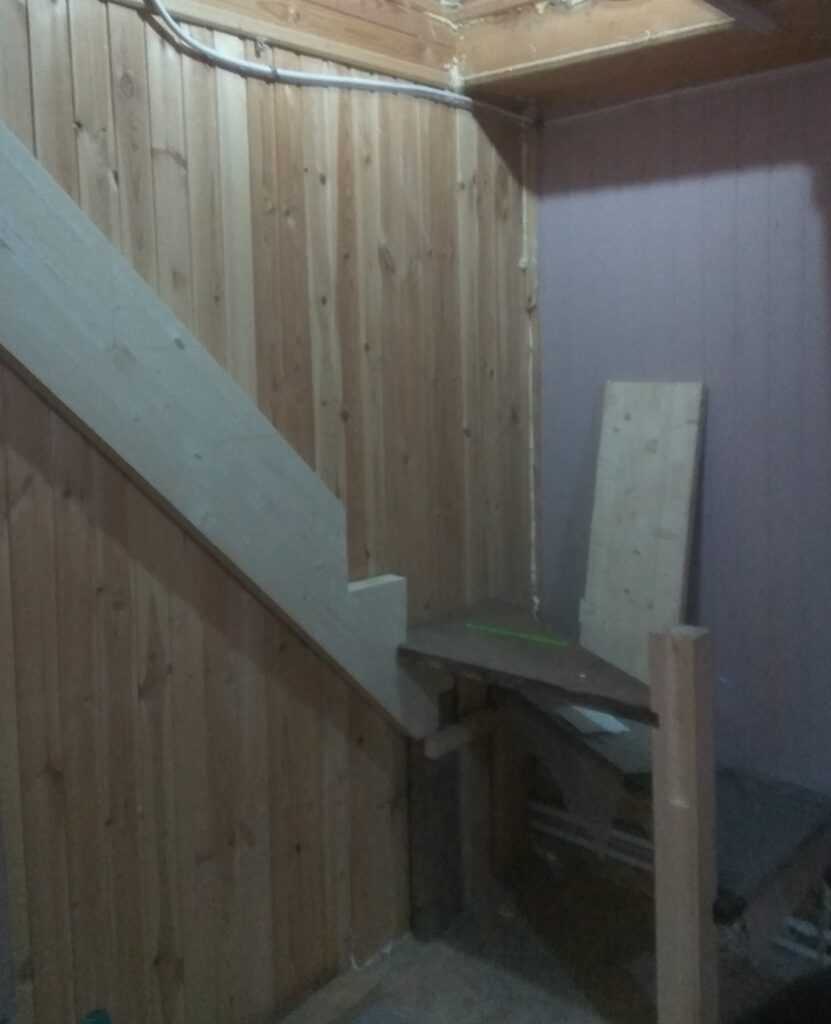

В процессе пришлось делать поправки на месте, так как пол и стены оказались неровные. Все подогнали, собрали, потом разобрали обратно, покрыли двумя слоями антисептика и паркетного лака, подсушили и снова все собрали, основательно закрепив.

Опорный столб посадили на сантехническую шпильку, с внутренней стороны закрепили уголком, чтобы обеспечить неподвижность.

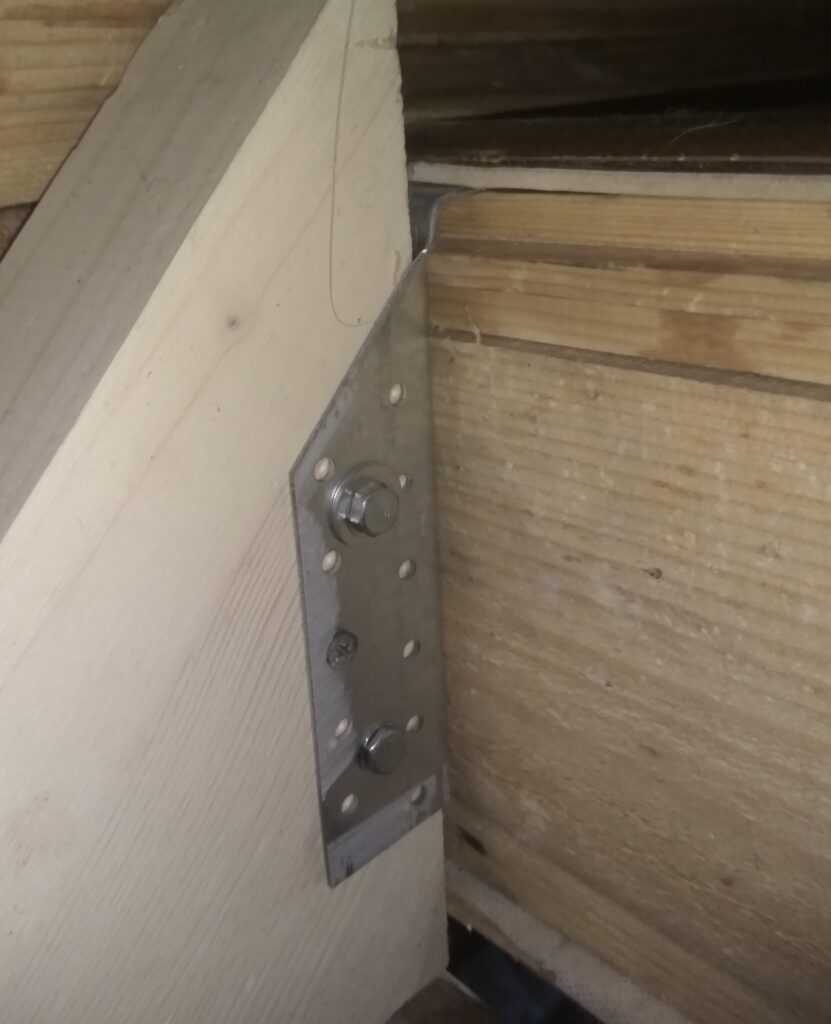

Косоуры притянули к перекрытию глухарями и оцинкованными опорами для стропил. Вместо деревянных шкантов посадили ступени на жидкие гвозди и саморезы. Активно поднимаемся уже год – ни одна ступенька не скрипит.

Для ограждения использовали трубки кухонных рейлингов. Три крайних – съемные, чтобы без проблем поднять, например, диван, или широкий лист фанеры. Перила решили пока не делать, трубчатый барьер отлично справляется и с этой функцией.

Без косяков не обошлось:

  • Косоуры выпиливали по черновой стороне, а надо было по чистовой – получили два задира дерева, пришлось их шпаклевать перед покраской.

Опорный шип внешнего косоура не вошел до конца в паз столба – на прочность это не влияет, но визуально немного портит вид. Можно замаскировать узким плинтусом или шпатлевкой.

Не сделали заранее пазы в ступенях для будущей установки подступенников. А зря. Позже решили встроить шкаф, и чтобы аккуратно зашить просветы между проступями, пришлось закрывать щели галтелями.

Результатом я довольна. Подниматься и спускаться стало гораздо удобнее. И деньги сэкономили. Если и Вы стоите перед проблемой постройки лестницы своими руками – смело приступайте. Используйте максимум информации при подготовке – и все получится!

Крепления на косоурах

Самые распространенные и традиционные лестницы — это выполненные на косоурах, которые служат несущими элементами.

В основных балках делается форма гребенки, в которую затем вставляются ступени и подступенки. Бывает расположение двух косоуров, ближе к краям ступеней, или одного центрального, на который укладывается средняя часть ступени.

При центральном креплении подступенки не используются и вся конструкция выглядит более легкой и воздушной. Такой способ устройства лестницы облегчает ее ремонт, который можно производить, заменяя всего одну ступеньку, при необходимости, и исключает появление скрипа.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Нюансы установки деревянной лестницы

Крепление косоуров. Фиксация крайнего на стене возможна лишь, если основа достаточно прочная (дом из кирпича, бруса и так далее). В остальных случаях вся конструкция лестницы монтируется на стойках.

Для предотвращения подвижек нижней части на полу первого этажа устанавливается опорный брусок. Верх пролета крепится в самом перекрытии (понадобится сделать вырез в балке по его ширине) или «пристегиваются» к нему анкерными болтами. Сами косоуры также должны быть скреплены между собой, чтобы в процессе усушки древесины их не «повело». Например, так.

Подступенки. Если решено их задействовать в схеме лестницы, то они крепятся на косоурах.

Ступени. Чтобы не ошибиться, их монтаж начинается с нижней части конструкции. Боковые крепления – на опорных балках, если есть подступенки, то хотя бы в одной точке (по центру) на них.

Балясины. Сначала монтируются лишь две – верхняя и нижняя. Между ними натягивается шнур. Ориентируясь по нему, несложно установить вдоль пролетов лестницы и выровнять все остальные.

Крепление поручней. Когда заходит речь о деревянной лестнице, это априори не означает, что и эти элементы должны быть обязательно из древесины. Изготовить их из нее своими руками достаточно сложно. Здесь понадобится не только опыт, но и соответствующий инструмент. Варианты для поручней – пластик или металл.

Лестница на металлическом каркасе своими руками

Как правило, из металла делают только несущий каркас межэтажных лестниц, на который укладывают деревянные ступени. А ограждения и перила могут быть и деревянными, и стальными.

Принцип изготовления металлического каркаса

Вариантов сварного каркаса несколько, но самый простой для самостоятельного изготовления состоит из двух профильных труб или швеллеров, к которым приварены треугольные «кобылки» из стального уголка. Готовые конструкции представляют собой косоуры, к которым крепятся ступени и подступенки.

1 – швеллер, 2 – деревянная проступь, 3 – кобылки, 4 – линия сварки, 5 – отверстия для крепления

  1. После установки швеллеров в проектное положение на них наносится разметка ступеней.
  2. Кобылки свариваются из уголков и представляют собой прямоугольные треугольники с вертикальной стороной, равной высоте подступенка. Горизонтальную полочку делают короче, чем глубина проступи, а соединяющая их гипотенуза должна иметь угол наклона лестницы.
  3. Кобылки привариваются к несущим элементам по разметке, в них просверливаются отверстия для крепления ступеней.
  4. Затем все сварные швы зачищаются и шлифуются, вся конструкция обрабатывается грунтовкой по металлу и окрашивается.

Площадка для поворотной лестницы сваривается отдельно и устанавливается на опорные стойки

Как и чем отделать лестницу

Облицевать металлический каркас можно не только деревом, хотя это самый распространенный вариант. Если сначала прикрепить к нему проступи и подступенки из толстой фанеры, то на неё можно уложить ламинат, ковролин, другие напольные покрытия.

Металлическая лестница со ступенями из МДФ

Этот способ применим и для облицовки деревом без видимых креплений: фанеру прикручивают к каркасу шурупами, а чистовое покрытие приклеивают к ней столярным клеем или крепят на шканты.

Другой вариант изготовления можно изучить по следующему видео.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Моя крепость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
