Электрические котлы

Как и в случае с системой отопления, так и в системе горячего водоснабжения, можно использовать электрическую энергию, получаемую от солнечных электростанций или ветровых генераторов. Для этого можно использовать электрические энергосберегающие котлы.

Достоинствами использования электрических котлов для систем отопления и горячего водоснабжения являются:

Простота выполнения монтажа и обслуживания;
Экологическая безопасность и экономичность устройств;
Длительные сроки эксплуатации.

К недостаткам можно отнести – зависимость от бесперебойности электроснабжения и дополнительную нагрузку на электрическую сеть.

Энергосберегающие электрические котлы бывают:

электродные;
ионные;
ионообменные.

Различие у данных типов котлов в процессе преобразования электрической энергии в тепловую. Кроме различий по конструкции (типу), котлы различаются по: количеству рабочих контуров, способу установки, мощности, габаритным размерам и прочим техническим показателям, определяемым заводами изготовителями.

Энергосбережение, при использовании данного оборудования, достигается за счет:

Уменьшения инерции нагрева устройств;
Использования особых физических преобразований электрической энергии в тепловую;
Обеспечения плавного старта, при начале процесса работы;
Использования систем автоматики, при контроле за температурой теплоносителя и воздуха;
Использование современных материалов и технологий при изготовлении.

Методы экономии энергии населением

Если у вас обычная квартира и вы не можете реализовать кардинальные проекты по экономии энергии, то придерживайтесь простых правил, которые нам с детства внушали мамы, но слушать их никто не хотел, утверждая, что на этой земле всего хватит на всех.

Итак, ставьте на маленькую конфорку маленькую кастрюлю, а на большую – с широким дном, и энергия газа будет расходоваться эффективно. Замените лампочки в квартире на энергосберегающие, ведь одинаковый свет дает обычная 100 Вт-ная лампа и энергосберегающая 12 Вт-ная. Есть разница? Посмотрели телевизор – выдерните вилку из розетки! Это относится ко всем приборам, и дает экономию от 3 до 10%. Загружайте в стиральную машину столько белья, сколько максимально указано в инструкции и подбирайте точно режим стирки, это еще 3% экономит. Если вы регулярно удаляете накипь из чайника и содержите его в чистоте, вы реально экономите еще 3% энергии. Глажка непересушенного белья прибавляет от 3 до 5%, не перегруженный мешок в пылесосе столько же.

Если вы установили холодильник в прохладном месте, то к экономии добавляет очередные 3%. Чистые окна, светлые шторы и обои на стенах, отсутствие огромного количества предметов на подоконниках – гарантирует экономию 5-7% на освещении. А если не закрывать батареи шторами, то они отдадут на 3% тепла больше. Посчитайте, сколько всего набежало экономии? Правильно, более 20%! Сколько это в денежном выражении в месяц, вы можете узнать самостоятельно, а если цифру умножить на 12… В год получается неплохая сумма, и делать для этого специально ничего не надо, просто соблюдать эти правила!

Для того, чтобы добиться экономии на освещении разработаны даже рекомендации для населения Министерством энергетики. Ученые мужи ведомства рекомендуют содержать чистыми светильники и плафоны, это экономит до 20% электричества! Если применять для освещения бра, настольные лампы, торшеры и не включать общее освещение, то можно оставить невредимыми от 30 до 50 % денег, которые вы отдаете на оплату за электричество. Разделите свою квартиру на зоны, где вам может понадобиться яркое освещение, менее яркое и приглушенное, установите в зонах именно такой мощности лампы, подведите к источникам света отдельную проводку с включателем. Эта даст экономию от 20 до 50%.

Учет энергоэффективности дома при проектировании

Выбирая место для строительства, следует учитывать природный ландшафт. Местность должна быть ровной, без резких перепадов высоты – фундамент дома от этого только выиграет в плане надежности и герметичности. Однако любую особенность ландшафта можно использовать для повышения эксплуатационной эффективности. Например, перепад высот обеспечит низкозатратную систему подачи воды.

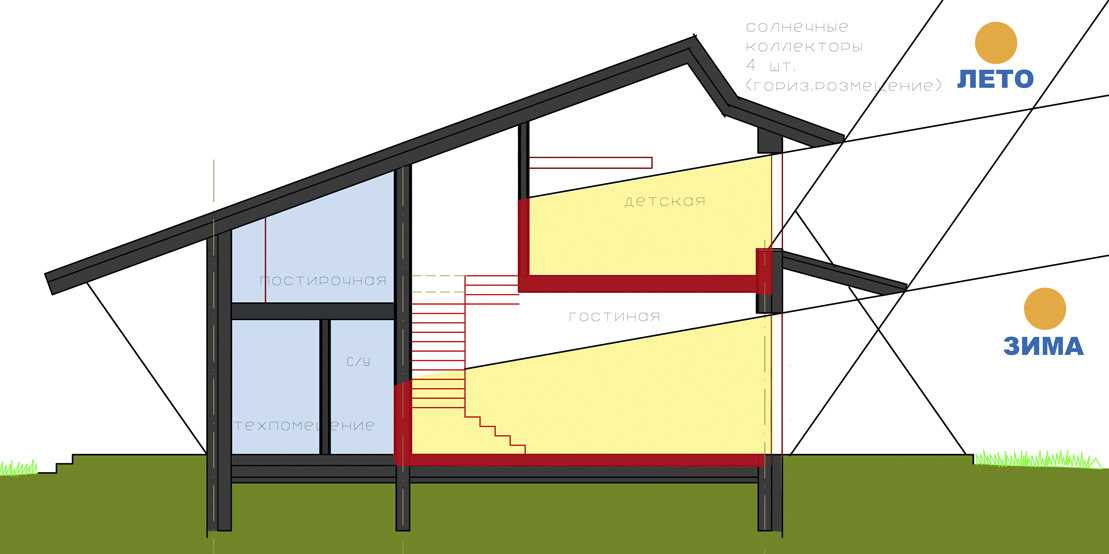

Обязательно стоит учесть расположение дома относительно солнца, чтобы использовать по максимуму естественное солнечное освещение вместо электрического. На рисунке показана возможность использования солнечного тепла в зависимости от времени года.

Летом козырьки крыши предотвращают перегрев помещения от прямого солнечного излучения. Зимой энергия солнца улавливается максимально.

Козырьки, скаты крыльца и крыши должны быть оптимальными по ширине, чтобы не препятствовать естественному освещению, предотвращать здание от перегрева, защищать стены от дождя. Крыша должна быть сконструирована с учётом давящей массы снежного покрова. Не нужно забывать об утеплении крыши и организации водостоков.

Хорошая тепло- и звукоизляция должна быть предусмотрена изначально. Обеспечить эффективность дома без неё проблиматично, а дополнять решение после сдачи дома в эксплуатацию – дорого и хлопотно. Об утеплении дома снаружи можно узнать более подробно в статье: фасадное утепление. Об утеплении жилой крыши можно прочитать в статье: утепление мансарды.

Все это не только снизит расходы на содержание, но и повысит срок службы здания.

Отопительная система

Она настолько оригинальна, что не сказать о ней несколько слов было бы просто несправедливо. Отапливает дом электрический котёл, мощность которого регулируется ступенчато: ему достаточно всего 2 кВт мощности при наружной температуре 0-10 °С, кВт — при 10-15 °С и только в мороз (-20…-25 °С) требуются все 6 кВт. Причём система отопления может включаться только в ночное время, когда используется ночной, более дешёвый тариф. Днём же в доме просто сохраняется полученное за ночь тепло.

Необычно и то, что система тёплого пола работает только на первом и втором этажах—на третий этаж тепло приносит поднимающийся снизу воздух. И ещё один нюанс: трубы тёплого пола сверху прикрывает бетонная стяжка толщиной 5-6 см. Общая масса израсходованного на это бетона — около 12 м3 (29 т). И сделано это совсем не зря—он не только является теплоаккумулятором, но и обеспечивает более равномерный прогрев помещений дома (максимальный перепад температур внутри помещения — 2-3 °С), что значительно повышает комфортность проживания.

№5. Умный дом

Чтобы сделать жизнь более комфортной и при этом экономить ресурсы, можно снабдить дом умными системами и техникой, благодаря которым уже сегодня возможно:

задавать температуру в каждой комнате;
автоматически понижать температуру в комнате, если в ней никого нет;
включать и выключать свет в зависимости от присутствия человека в помещении;
настраивать уровень освещенности;
автоматически включать и выключать вентиляцию в зависимости от состояния воздуха;
автоматически открывать и закрывать окна для поступления в дом холодного или теплого воздуха;
автоматически открывать и закрывать жалюзи для создания необходимого уровня освещения в помещении.

Электромобили нового типа

Транспортная отрасль активно внедряет энергосберегающие технологии и эти нововведения активно поддерживают автолюбители. Последним революционным скачком стало внедрение электромобилей, что позволило удешевить затраты на пользование автотранспортом и повысить стандарты экологичности транспорта. Но исследования на этом не приостановились, поэтому за последний год было презентовано ещё несколько проектов.

Американцы предложили использовать специальные насадки, которые будут улавливать отходящие газы после использования топлива и преобразовывать их тепло в электричество. Такой генератор сможет снизить использование бензина не только на обеспечение системы кондиционирования салона, музыкальной аппаратуры, но и на движение машины.

Ещё одно предложение на автотранспортном рынке, заинтересовавшее крупные автомобильные концерны – энергосберегающие гибридные системы, с помощью которых авто в городских условиях может работать от электродвигателя, а на скоростных трассах — на бензиновом топливе.

№3. Теплоизоляция для энергосберегающего дома

Даже построенный с учетом всех архитектурных хитростей дом требует правильного утепления, чтобы быть полностью герметичным и не выпускать теплоту в окружающую среду.

Теплоизоляция стен

Через стены уходит около 40% тепла из дома, поэтому их утеплению уделяют повышенное внимание. Самый распространенный и простой способ утепления – организация многослойной системы

Внешние стены дома обшиваются утеплителем, в роли которого часто выступает минеральная вата или пенополистирол, сверху монтируется армирующая сетка, а потом – базовый и основной слой штукатурки.

Более дорогая и прогрессивная технология – вентилируемый фасад. Стены дома обшиваются плитами из минеральной ваты, а облицовочные панели из камня, металла или других материалов монтируются на специальный каркас. Между слоем утеплителя и каркасом остается небольшой зазор, который играет роль «тепловой подушки», не позволяет намокать теплоизоляции и поддерживает оптимальные условия в жилище.

Кроме того, чтобы снизить теплопотери через стены, используют изолирующие составы в местах примыкания кровли, учитывают будущую усадку и изменение свойств некоторых материалов при повышении температуры.

Принцип работы вентилируемого фасада

Теплоизоляция кровли

Через кровлю уходит около 20% тепла. Для утепления крыши используют те же материалы, что и для стен. Широко распространены на сегодняшний день минеральная вата и пенополистирол. Архитекторы советуют делать кровельную теплоизоляцию не тоньше 200 мм независимо от типа материала

Важно рассчитать нагрузку на фундамент, несущие конструкции и кровлю, чтобы не была нарушена целостность конструкции

Теплоизоляция оконных проемов

На окна приходится 20% теплопотерь дома. Хоть современные стеклопакеты лучше, чем старые деревянные окна, защищают дом от сквозняков и изолируют помещение от внешнего воздействия, они не идеальны.

Более прогрессивными вариантами для энергосберегающего дома являются:

селективные стекла, которые работают по принципу земной атмосферы. Они впускают коротковолновое излучение, но не выпускают тепловые лучи, создавая «парниковый эффект». Селективные стекла бывают И- и К-типа. На И-стекла покрытие наносится в вакууме уже на готовый материал. На К-стекла покрытие наносят в процессе изготовления, используя химическую реакцию. И-стекла считают более эффективными, так как они сохраняют 90% тепла, в то время как К-стекла – 70%;
селективные стекла с инертным газом максимально сокращают теплопотери через окна. Теплопроводность используемого инертного газа ниже, чем воздуха, поэтому дом почти не теряет через них теплоту.

Теплоизоляция пола и фундамента

Через фундамент и пол первого этажа теряется по 10% теплоты. Пол утепляют теми же материалами, что и стены, но можно использовать и другие варианты: наливные теплоизоляционные смеси, пенобетон и газобетон, гранулобетон с рекордной теплопроводностью 0,1 Вт/(м°С). Можно утеплить не пол, а потолок подвала, если подобный предусмотрен проектом.

Фундамент лучше утеплять снаружи, что поможет защитить его не только от промерзания, но и от других негативных факторов, в т.ч. влияния грунтовых вод, перепадов температур и т.д. В целях утепления фундамента используют напыляемый полиуретан, керамзит и пенопласт.

№6. Отопление и горячее водоснабжение

Гелиосистемы

Самый экономный и экологичный способ отапливать помещение и подогревать воду – это использовать энергию солнца. Возможно это благодаря солнечным коллекторам, установленным на крыше дома. Такие устройтсва легко подсоединяются к системе отопления и горячего водоснабжения дома, а принцип их работы заключается в следующем. Система состоит из самого коллектора, теплообменного контура, бака-аккумулятора и станции управления. В коллекторе циркулирует теплоноситель (жидкость), который нагревается за счет энергии солнца и через теплообменник отдает тепло воде в баке-аккумуляторе. Последний за счет хорошей теплоизоляции способен долго сохранять горячую воду. В этой системе может быть установлен нагреватель-дублер, который догревает воду до необходимой температуры в случае пасмурной погоды или недостаточной продолжительности солнечного сияния.

Коллекторы могут быть плоскими и вакуумными. Плоские представляют собой коробку, закрытую стеклом, внутри нее находится слой с трубками, по которым циркулирует теплоноситель. Такие коллекторы более прочные, но сегодня вытесняются вакуумными. Последние состоят из множества трубок, внутри которых находятся еще трубка или несколько с теплоносителем. Между внешней и внутренней трубками – вакуум, который служит теплоизолятором. Вакуумные коллекторы более эффективны, даже зимой и в пасмурную погоду, ремонтопригодны. Срок службы коллекторов около 30 лет и более.

Тепловые насосы

Тепловые насосы используют для отопления дома низкопотенциальное тепло окружающей среды, в т.ч. воздуха, недр и даже вторичное тепло, например от трубопровода центрального отопления. Состоят такие устройства из испарителя, конденсатора, расширительного вентиля и компрессора. Все они связаны замкнутым трубопроводом и функционируют на основе принципа Карно. Проще говоря, теплонасос подобен по работе холодильнику, только функционирует наоборот. Если в 80-х годах прошлого века тепловые насосы были редкостью и даже роскошью, то уже сегодня в Швеции, например, 70% домов отапливаются подобным образом.

Конденсационные котлы

Обычные газовые котлы работают по достаточно простому принципу и расходуют при этом много топлива. В традиционных газовых котлах после сжигания газа и нагревания теплообменника топочные газы улетучиваются в дымоход, хотя несут достаточно высокий потенциал. Конденсационные котлы за счет второго теплообменника отбирают теплоту у конденсируемых паров воздуха, за счет чего КПД установки может превышать даже 100%, что вписывается в концепцию энергосберегающего дома.

Биогаз в качестве топлива

Если скапливается много органических отходов сельского хозяйства, то можно соорудить биореактор для получения биогаза. В нем биомасса благодаря анаэробным бактериям перерабатывается, в результате чего образуется биогаз, состоящий на 60% из метана, 35% — углекислого газа и на 5% из прочих примесей. После процесса очистки он может использоваться для отопления и горячего водоснабжения дома. Переработанные отходы преобразуются в отличное удобрение, которое может использоваться на полях.

№1. Проектирование энергосберегающего дома

Жилище будет максимально экономным, если оно было спроектировано с учетом всех энергосберегающих технологий. Переделать уже построенный дом будет сложнее, дороже, да и ожидаемых результатов добиться будет трудно. Проект разрабатывается опытными специалистами с учетом требований заказчика, но при этом нужно помнить, что использованный набор решений должен быть, прежде всего, экономически выгодным. Важный момент – учет климатических особенностей региона.

Как правило, энергосберегающими делают дома, в которых проживают постоянно, поэтому на первое месте выходит задача сбережения тепла, максимального использования естественного освещения и т.д. Проект должен учитывать индивидуальные требования, но лучше, если пассивный дом будет максимально компактным, т.е. более дешевым в содержании.

Одним и тем же требованиям могут отвечать различные варианты. Совместное принятие решений лучших архитекторов, проектировщиков и инженеров позволили еще на стадии разработки плана возведения помещения создать универсальный энергосберегающий каркасный дом (подробнее читайте — здесь). Уникальная конструкция кооперирует в себе все экономически выгодные предложения:

благодаря технологии SIP-панелей строение обладает высокой прочностью;
достойный уровень термо- и шумоизоляции, а также отсутствие мостиков холода;
сооружение не требует привычной дорогой системы отопления;
с использованием каркасных панелей дом строится очень быстро и характеризуется длительным сроком службы;
помещения компактны, комфортны и удобны во время их последующей эксплуатации.

В качестве альтернативы можно использовать газобетонные блоки для возведения несущих стен, утепляя конструкцию со всех сторон и получая в итоге большой «термос». Часто используется древесина как самый экологичный материал.

Что такое погодное регулирование?

В многоквартирном доме 2004 года постройки рядом со станцией метро «Люблино» в прошлом году энергосервисная компания — ООО «Энергосбережение» — установила автоматический узел управления погодного регулирования. Оборудование находится в подвале и выглядит как сплетение серебристых труб, врезанных в систему существующих коммуникаций. Устройство помогает регулировать температуру батарей в квартирах — в зависимости от погодных условий.

Система работает следующим образом. Датчик, измеряющий температуру, размещается снаружи дома. Обычно его устанавливают на северной стороне здания, в тени. Как только он фиксирует, что воздух на улице прогрелся до определенной отметки, он передает сигнал оборудованию в подвале. После этого запорно-регулирующий клапан приостанавливает подачу теплоносителя в дом. То есть вода будет циркулировать по трубам внутри здания по кругу, пока ее температура не упадет до определенной отметки. Этот показатель зафиксирует уже другой датчик, и тогда насос включится вновь и в здание будет подаваться теплоноситель из сети. Все это помогает избежать знакомой многим проблемы: когда во время оттепели или бабьего лета приходится открывать нараспашку окна, потому что в квартире душно из-за горячих батарей. Это не только неудобно, но и крайне неэкономично.

Система работает в автоматическом режиме, но под контролем диспетчера. Специалисты настраивают оборудование в начале отопительного сезона и приходят по заявке, если есть жалобы от управляющей компании или жильцов. В случае какой-то неисправности система автоматически передаст сигнал диспетчеру и он направит на место ремонтную бригаду.

Установка энергосберегающего оборудования занимает всего несколько часов и не доставляет жителям никаких неудобств. Поломка тоже ничем не грозит: здание продолжит отапливаться по старой схеме, а ремонтная бригада в кратчайшие сроки восстановит работоспособность оборудования.

Экономить можно не только на отоплении. Еще одно востребованное направление — модернизация освещения в подъездах. Во многих домах установлены светильники с лампами накаливания или люминесцентными лампами мощностью от 12 до 100 Вт. Энергосервисная компания (инвестор) заключает договор с управляющей организацией и за свой счет устанавливает светодиодные лампы, потребляющие 5–10 Вт, но качество освещения при этом гораздо выше. Такая замена светильников позволяет снизить плату, а сэкономленные деньги управляющая организация может направить на ремонт и содержание дома.

Как создать энергоэффективный дом

Перед тем, как начать подбирать материалы для утепления дома и их толщину, следует определиться с некоторыми важными исходными значениями:

площадь будущего дома;
площадь каждого фасада;
тип проемов для окон и их размеры;
объем поверхности подвалов и фундамента;
внутренний объем жилого помещения;
высота потолка;
вариант вентиляции – принудительная или же естественная.

Главные потери тепла в доме происходит через:

вентиляционные отверстия;
ограждающие конструкции, а именно стены, фундамент и крышу;
оконные проемы.

Уже на этапе подготовки проекта стоит стремиться к созданию минимальных потерь тепла сразу во всех этих составляющих дома, т.е. они должны быть аналогичными, около 33,3%. Таким образом, достигается идеальный баланс между выгодой и специальным дополнительным утеплением.

Процентное соотношение теплопотерь домаИсточник stroysyntez.ru

Строительство экодома, как правило, обходится на порядок дороже. Обычно, это процентов 15-20, но эти затраты со временем себя оправдают. Это время – примерно в течение первого года проживания в новом доме.

Комплекс мероприятий по улучшению энергоэффективности дома:

теплоизоляция стен – почти все варианты утепления предусматривают создание композитных стен, т.е

слоеных, где каждый слой имеет свое назначение (несущая, теплоизолирующая часть и облицовка);

утепление потолка – все тепло поднимается вверх, поэтому утепление этой составляющей дома очень важно;

утепление пола – холодное напольное перекрытие способствует быстрой потере тепла (использование полистирола или минеральной ваты);

теплоизолирование оконных и дверных проемов.

Принципы возведения энергоэффективного дома

Основная цель создания такого жилья – это уменьшение расхода тепловой и электро энергии, особенно в знойный период. Среди основных задач:

простая форма периметра и здания и формы кровли;
полная герметичность;
наращивание слоя теплоизоляции – не менее 15 см;
ориентация в южную сторону;
исключение «мостиков холода»;
использование экологичных и теплых материалов;
применение возобновляемой природной энергии;
создание механической вентиляции, не только естественной.

Естественная вентиляция производит наибольшее количество тепловых потерь, а значит, ее эффективность очень низкая. Данная система летом вообще не функционирует, а зимой необходимо своевременно проветривать помещение.

Установка такого устройства, как рекуператор воздуха, дает возможность обогревать притекающий воздух. Она обеспечивает около 90% тепла за счет нагрева воздуха, а значит, что можно избавиться от привычных труб, котлов и радиаторов.

Основные принципы проектирования и строительства энергоэффективного домаИсточник stroydom.site

Меры экономии воды, электричества и газа

Счетчики воды и газа уже стали, наряду с привычными электросчетчиками, непременным атрибутом каждого дома или квартиры. Дополнительно можно установить общедомовые счетчики, стабилизаторы давления по этажам.

В квартирах рекомендуется устанавливать двухрежимные смывные бачки, двухсекционные раковины, клавишные краны, смесители с авторегулировкой температуры воды.

В подъездах лучше всего устанавливать люминесцентное энергосберегающее освещение. Для улицы лучше использовать светодиодные лампы. Фотоакустические установки реле должны управлять освещением подвальных и технических помещений, жилых подъездов. Для освещения зданий можно применять солнечные батареи.

Бытовые приборы энергосберегающего класса А+ и выше (телевизоры, посудомоечные машины, духовки, кондиционеры, стиральные машины) значительно экономят электроэнергию.

Способствуют экономии газа системы климат-контроля в квартирах и котельных. Отличный вариант – программируемое отопление, использование специальных энергоэффективных кухонных плит, а также газовых горелок в эконом-режиме.

Очевидно, что для достижения энергоэффективности недостаточно одного-двух решений, даже если речь идет о строительстве дома «с нуля». Комфорт, экономия, безопасность окружающей среды достижимы при условии комплексного подхода к решению проблемы. И частный дом, и многоквартирный нуждаются в создании серьезного проекта, охватывающего все аспекты энергоэффективности.

По экспертным оценкам, реально достижимо снижение издержек на энергообеспечение уже построенного дома в четыре раза, пропорционально понизив затраты жильцов.

Суровые будни российской действительности

Как было сказано, в России энергопотребление здания составляет примерно 350 кВт/(м2*год). Такие цифры для новых зданий, установлены нормами СНиП 23-02-2003 «Тепловая защита зданий». По сравнению с европейским положение дел такое энергопотребление крайне расточительно. Энергоэффективные дома строятся очень редко, в основном для исследований на средства бюджета. Частные застройщики энергоэффективные здания не возводят. Основным фактором, препятствующим внедрению энергоэффективных технологий в строительстве, является повышенная стоимость энергоэффективного дома.

По мнению председателя Комитета по системам инженерно-технического обеспечения зданий и сооружений НОСТРОЙ Ивана Дьякова в настоящее время, в России ни один жилой дом не отвечает требованиям, которые предъявляются энергоэффективным зданиям

Такое важное заявление сделал Иван Дьяков на III Всероссийском конгрессе

Руководитель аппарата Национального объединения проектировщиков Антон Мороз также считает, что инновации по энергоэффективности и энергосбережению станут внедряться, только после законодательного закрепления обязанности заказчиков применять энергоэффективные технологии в строительстве. Те энергоэффективные решения, которые заложены в проект при проектировании, в процессе возведения здания, чаще всего, не реализуются. Это происходит из-за того, что Заказчик не имеет стимула вкладывать средства в энергоэффективные технологии.

Таким образом, можно сделать вывод о том, что для широкого внедрения энергоэффективных технологий нужна законодательная база и реальные государственные программы, которые бы стимулировали энергоэффективное строительство в нашей стране. Для решения этого вопроса начаты исследования в Сколково, ведется сотрудничество с датской компанией- производителем тепловых насосов «Данфос», бюджетные учреждения обязаны составлять энергетические паспорта зданий. Однако этих мер явно не достаточно. Отставание от Европы составляет годы. Для того чтобы ликвидировать наметившееся основание, необходимо строительство энергоэффективных домов проводить в рамках федеральной программы, с частичным финансированием инновационных технологий государством.

Силовой каркас и стены

Наружные стены здания комбинированные — частично кирпичные, частично каркасные. Почему так? Кирпичные стены из-за своей большой массы обладают довольно значительной теплоёмкостью, иногда даже излишней. Стены каркасного дома имеют минимальную массу и поэтому отличаются невысокой теплоёмкостью. Комбинация двух материалов даёт ряд существенных преимуществ. Во-первых, она позволяет переложить часть нагрузки с каркаса на гораздо более мощные кирпичные конструкции. Во-вторых, даёт возможность уравнять теплоёмкость стен дома в целом (каменная стена будет работать как пассивный аккумулятор). В-третьих, кирпичные стены станут надёжной опорой для бетонных стяжек в ванных комнатах и санузлах.

Деревянный каркас и кирпичные стены возводили параллельно. Сопряжение частей деревянного каркаса с кладкой выполняли через прокладки из утеплителя. Это позволило создать «скользящую посадку», которая и дала возможность нивелировать разницу величин температурного расширения кирпича и дерева.

Каменные стены многослойные: они состоят из двух кирпичных стенок и уложенного между ними слоя утеплителя «Rockwool Венти Баттс» толщиной 100 мм. Толщина внутренней опорной стены— 380 мм (полтора кирпича). Внешняя стенка, выложенная из более дорогого облицовочного кирпича, имеет толщину 120 мм (полкирпича). Деревянные стойки каркаса сечением 150 х 150 мм установили в стальные подпятники. На них закрепили ригели — горизонтальные деревянные балки сечением 200 х 120 мм, которые изготовили на месте, склеивая и скрепляя саморезами доски сечением 200 х 4О мм (балка позволяет перекрывать пролёты до 8 м). Затем, уже опираясь на ригели, создали конструкцию перекрытия (о ней чуть позже).

А где же каркасные стены? Их пока нет. При возведении этого здания использовали практически тот же приём, что и при строительстве многоэтажного дома из монолитного бетона: сначала соорудили несущую «этажерку», а потом опёрли на неё внешние ненесущие ограждения. То есть возведённая силовая каркасная «этажерка» являлась самонесущей конструкцией. Единственное отличие от бетонного аналога в том, что в момент создания её надо было удерживать от боковых колебаний временными раскосами. После того как соорудили кирпичные стены, образующие весьма жёсткую угловую конструкцию, и соединили их с каркасом, именно они стали защищать последний от боковых колебаний. Все временные раскосы сняли.
