Греющие кабели

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

  • Саморегулирующий греющий кабель подходящей длины;
  • Острый нож для снятия изоляции;
  • Термоусадочная пленка для изоляции проводников;
  • Резиновый сальник;
  • Тройник для установки саморегулирующего кабеля внутрь трубы;
  • Фен для усадки пленки;
  • Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Как работает кабель

Технология прогрева системы отвода стоков основана на сопротивлении некоторых материалов при прохождении через них электрического тока. Чем выше этот показатель, тем больше выделяется тепла. Подобный принцип применяется в изготовлении радиаторов отопления и электрических ламп накаливания. Нагревательный кабель имеет сложное устройство, благодаря чему тепло распространяется равномерно по всей магистрали. При этом изделие полностью безопасное благодаря наличию надежной изоляции.

Производители изготавливают данные приспособления с разными возможностями регулировки и параметрами мощности.

Кабель для обогрева канализационной трубы выпускаются в нескольких модификациях.

Резистивный — представляет собой нагревательный элемент (провод), заключенный внутри материалов, защищающих его от влаги и механических повреждений. Особенностью изделия является постепенное снижение температуры провода по мере удаления от источника питания (розетки). Резистивные кабели имеют постоянные параметры мощности и не реагируют на изменение температуры окружающей среды. Для предотвращения их перегрева необходимо устанавливать терморегуляторы и датчики.

Состоят изделия резистивного типа из таких элементов:

  • нагревательный провод;
  • внутренняя полимерная изоляция, хорошо проводящая тепло;
  • защитный экран из медной фольги;
  • внешняя изоляция из гибкого пластика;
  • вилка и кабель для подключения к сети 220 В.

Резистивные обогреватели имеют доступную стоимость. Их приобретают и устанавливают там, где есть возможность отключения подогрева при изменении погодных условий.

Саморегулирующийся — его особенностью является способность изменять мощность при повышении или снижении температуры внешней среды. Это происходит благодаря размещению внутри изделия саморегулирующей матрицы из полупроводниковых материалов.

Устройство саморегулирующегося прибора:

  • греющая пара проводов;
  • матрица из полупроводников;
  • внутренняя изоляция;
  • армирующая оплетка;
  • внешняя полимерная изоляция.

Разновидностью этого кабеля является зональная модель. Его можно настраивать на работу только в тех зонах, которые нуждаются в защите от холода. Куски провода можно чередовать с силовым кабелем в соответствии с особенностями трубопровода.

Установка кабеля на трубопровод своими руками

Самостоятельная установка термокабеля позволит сэкономить, но при этом нужно соблюдать все меры предосторожности:

  • Должна исключаться любая возможность повреждения: перегиба, сдавливания или перекручивания.
  • Все соединения должны тщательно изолироваться и герметизироваться.

Расчет размеров

Как определить необходимую длину термокабеля? Прежде всего, следует определиться со способом монтажа, который бывает:

  • Внутренним и внешним.
  • Линейным (параллельным) и витковым (круговым).

При линейном монтаже (наружном и внутреннем) провод прокладывается вдоль трубы, и значение его длины будет зависеть непосредственно от протяжённости участка, требующего обогрева. Если греющий кабель укладывается с двух сторон трубы, что актуально при большом диаметре трубопровода, полученное значение удваивается.

При витковой укладке термокабель наматывается на трубопровод по спирали, поэтому его длина увеличивается на длину витка. Для расчёта используется следующая формула:

Немаловажный фактор в расчёте длины кабеля – шаг укладки витка. Обычно он указывается в спецификации (инструкции), сопровождающей изделие. Если по какой-то причине этой информации нет, шаг витка рассчитывается по формуле:

Прочие общие рекомендации:

  • Минимальная длина – 20 см.
  • Максимальная длина – 100 м.
  • В расчёте длины термокабеля обязательно учитывается 10-типроцентный запас.

Чертеж и схемы

Подключение электрокабеля начинается с составления проекта, прорисовки чертежа и схемы, в которой учитываются все элементы будущей системы обогрева:

  • Место и способ прокладки с указанием габаритов.
  • Размещение и схема подключения:
  1. Терморегулятора и автоматической коробки к нему.
  2. Температурного датчика и сигнального кабеля к нему.
  3. Силового/холодного кабеля.
  4. Коробки с автоматическим выключателем.
  5. УЗО.

Здесь же следует предусмотреть способ герметичного соединения термопроводов и систему крепления перечисленных компонентов.

Подготовка кабеля к монтажу

Для работы понадобятся следующие инструменты:

  • Собственно, сам греющий кабель.
  • Силовой провод с вилкой, посредством которого термосистема подключается к электрической сети.
  • Острый нож.
  • Термоусадочная изоляционная плёнка (муфта).
  • Гильзы для опрессовки проводов.
  • Плоскогубцы.
  • Сальник для ввода греющего кабеля.
  • Тройник для установки в трубу и завода вовнутрь термопровода.
  • Строительный фен.
  • Мультиметр.
  • Дополнительная аппаратура, если планируется дополнение термосистемы функцией автоматической регулировки рабочей температуры.

Первым делом термопровод подготавливается к соединению с силовым. Для этого один его край зачищается до обнажения токопроводящих жил (последовательность действий смотрите на фото ниже).

С другой стороны, чтобы предотвратить проникновение влаги и короткое замыкание, провод герметично изолируется. Для этого в комплекте теплового кабеля предусмотрена заглушка (термоусадочная муфта), которая после установки на конце провода оплавляется при помощи строительного фена.

Выбираем производителя: Европа, Корея или США?

Сейчас на российском рынке представлено множество американских, европейских и корейских марок. При этом цена на изделия может различаться разительно. Значит ли это, что более дешевый кабель будет хуже дорогого? Не обязательно.

Так, сегодня в России большой популярностью пользуются изделия из Южной Кореи. Их стоимость намного ниже, чем у европейских аналогов, однако качество у некоторых южнокорейских брендов ничуть не хуже. Например, изделия под торговой маркой Heatus уже прочно закрепили за собой хорошую репутацию. Среди достоинств кабелей Heatus можно выделить:

  • действительно доступные цены;
  • высокое качество использованного сырья;
  • большой выбор моделей и готовых комплектов (различаются мощность, способ монтажа);
  • прочность и долговечность;
  • высокий уровень безопасности.

В общем, если у вас нет желания переплачивать за европейский бренд – присмотритесь к греющим кабелям из Кореи.

Сейчас на российском рынке представлено множество американских, европейских и корейских марок

Область применения

Область применения в общем можно охарактеризовать как отопление и защита коммуникаций. Если быть более скурпулезным, то все области можно разделить на три большие группы:

  • Первая – это теплый пол. Возможность использования саморегулируемого термокабеля для теплого пола вопрос немного спорный. Долгое время технологии не позволяли создавать термокабели с полупроводниковой матрицей, которая смогла бы работать больше 15 лет. Сегодня производитель утверждает, что кабель способен работать без нареканий до 40 лет. Однако эти данные не до конца проверены в силу того, что 40 лет с усовершенствования технологий все еще не прошло. Поэтому использование саморегулируемых термокабелей – это вариант удобный, но немного рискованный.
  • Вторая группа – это использование термокабелей для обогрева кровли или стоков. Устройство такой системы позволит не чистить крышу от снега, поскольку его просто напросто будет растапливать теплом от кабеля. Это не только удобно, но и избавляет человека от необходимости подвергать свою жизнь опасности в попытках почистить крышу.
  • Третий и самый распространенный вариант использования – это подогрев труб водопровода или канализации. В случае, когда трубопровод был проложен неправильно, а изменить глубину залегания коммуникаций, возможности нет, используют подогрев труб. Саморегулирующий кабель в этом плане куда выгоднее резистивного варианта, поскольку позволяет сэкономить электроэнергию, а при правильной настройке терморегуляторов вообще забыть на долгое время о контроле этой коммуникации.

Обогрей труб при помощи греющего кабеля

Способы монтажа

Как показывает практика, греющий кабель допустимо монтировать не только поверх трубы, но и вовнутрь.

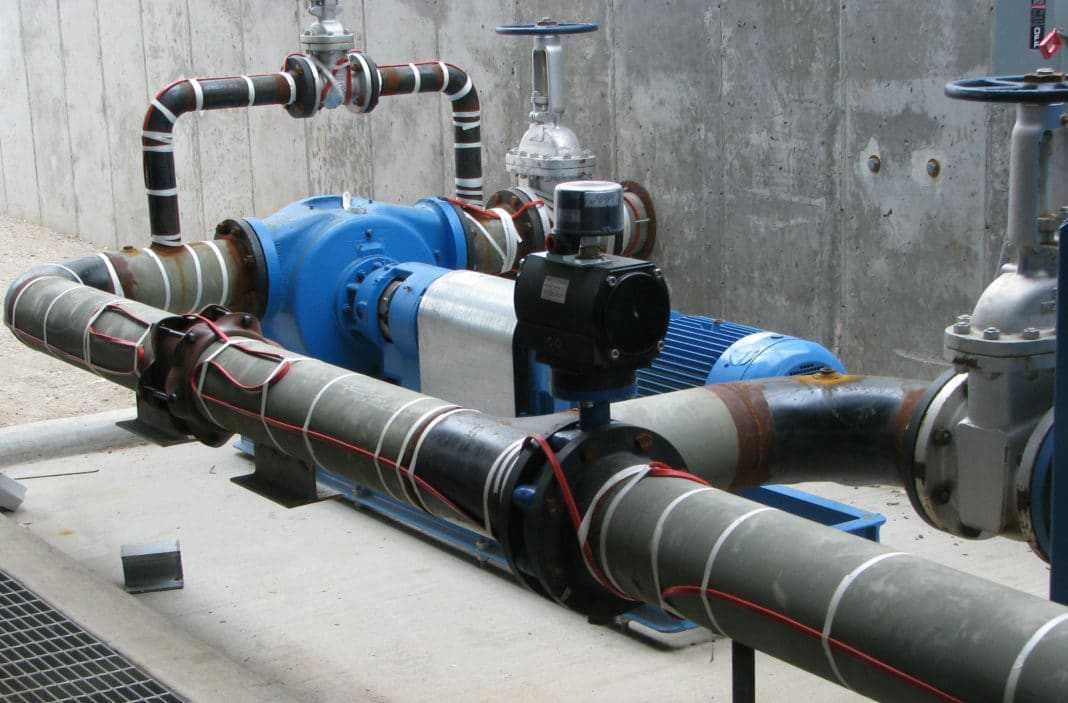

Наружный монтаж

Для такого вида монтажа подходит любой вид проводника. Преимущество такого способа заключается в:

  • Его простоте и возможности выполнить укладку самостоятельно;
  • При таком расположении нагревателя, пропускная способность трубы никак не меняется, чего не скажешь о внутреннем монтаже.

В зависимости от диаметра обогреваемой трубы и особенностей местного климата, кабель рекомендовано прокладывать несколькими способами:

  • Кабель достаточной мощности допустимо просто плотно примотать к трубе маленького диаметра с помощью специального скотча. Такой монтаж подходит для регионов с умеренным климатом;
  • Для регионов с более суровым климатом, лучше укладывать кабель, обматывая его вокруг трубы. Чем ниже опускается температура зимой, тем меньшим должно быть расстояние между витками. Такой способ укладки используется и при необходимости обогрева труб среднего и большого диаметра;
  • Не забывайте, что если вы используете резистивный кабель, то дойдя до конца трубы, нужно вернуть его конец в начало обмотки, так как подключать источник тока необходимо к обоим концам;
  • При этом нужно избегать наложения витков кабеля. Это может привести к перегреву;
  • Средний шаг между витками рекомендован примерно 5 см;
  • Кабель обязательно нужно плотно примотать к трубе, не допуская его провисания или отставания от поверхности.

Перед монтажом поверх труб, нужно подготовить их поверхность. Металлические трубы нужно очистить от ржавчины и прочих загрязнений. Пластиковые можно обернуть фольгированным скотчем, что обеспечит их равномерное нагревание по всей длине.

Внутренний монтаж

Целесообразно выбирать такой способ при достаточном диаметре труб (сечением более 40 мм), чтобы не уменьшать их пропускную способность или когда трубопровод уже залит слоем бетона или битума, и просто нет возможности реализовать наружную обмотку. Одножильные резистивные проводники не пригодны для внутреннего монтажа

При выборе саморегулируемого кабеля обязательно обращайте внимание на материал наружной изоляции, который не должен выделять вредных веществ и быть устойчивым к воздействию щелочей. Также кабель должен иметь соответствующий класс защиты – не менее IP68

Сам монтаж производиться путем ввода кабеля в трубу на нужную длину. Конец, который будет подключаться к сети, выводиться через тройник, который накручивается в месте вывода. Чтобы система была герметичной, следует использовать специальную муфту, элементы которой следует надеть на кабель в порядке, изображенном на рисунке.

Стоит отметить, что внутренний способ монтажа имеет несколько ограничений:

  • Трубы не должны иметь механических соединений;
  • Кранов;
  • Поворотных элементов.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку

При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным

Поэтому выбрать такой вариант будет правильным решением

Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания

Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра

Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

  • диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
  • 25-40 мм — 16 Вт/м;
  • 40–60 мм — 24 Вт/м;
  • 60–80 мм — 30 Вт/м;
  • >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс)

Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Монтаж и подключение

Следует учесть перед монтажом:

  • Все работы должны проходить при температуре не менее -15 С.
  • Пластиковые трубы перед укладкой необходимо утеплять алюминиевой фольгой или скотча.
  • Шнур не должен проходить вдоль острых краев, в местах где он может перетереться или натягиваться.
  • Радиус изгиба шнура равен 6 его диаметрам.
  • Необходимо прозвонить проводник на сопротивление в конце работ.

Для водопровода

Внутренняя укладка

Применяется для труб малого диаметра, меньше полсантиметра при отсутствии доступа к самой трубе, к примеру, когда труба уже закопана. Измеряется длина трубы и провод такой же длины проталкивается внутрь.

Внешняя укладка

  • Подготавливаем трубы, зачищаем от ржавчины.
  • Монтируем обогревающий провод одним из следующих способов:
  • Одной или несколькими параллельно проложенными нитями. Для этого надо просчитать сколько тепла нужно для обогрева и исходя из этого выбрать количество нитей.
  • Спиралевидная укладка. Подходит для труб маленького диаметра и вследствие того, что длины в таком случае потребуется больше, этот вариант прокладки не так экономичен, как предыдущий.
  • Закрепляем провод на нижней части трубы лентой таким образом, чтобы он был как можно дальше от элементов трубы, которые могут протечь. Это предостережет вас от попадания воды на работающие части провода.
  • Укладывается минеральная вата или полистирол так, чтобы «холодный» конец кабеля не попал внутрь.
  • Подключается электричество от розетки или щитка.

Резистивные проводники нельзя укладывать внахлест, произойдет перегрев. Регулируемые не самовоcпламеняются, так что для них это правило отменяется.

Для водостока

При обогреве водостока и кровли лучше пользоваться саморегулирующимся типом проводника, с ним не требуется установка датчика температуры. Обгорев водостока подразумевает применение щита управления, который включает в себя:

  • Входной трехфазный прибор автоматического отключения электричества.
  • УЗО
  • Четырехполюсный контактор
  • Однополюсные приборы автоматического отключения на каждую фазу
  • Автомат защиты термостата
  • Сигнальная лампа

Помимо этого, применяются следующие компоненты:

  • Силовые и сигнальные кабели
  • Монтажные коробы
  • Муфты для плотного соединения
  • Законцовки для кабелей

Если труба водостока сделана из полимерных материалов, удельная мощность устройства должна быть меньше семнадцати ватт на метр, если не соблюсти это условия труба начнет плавится от нагрева.

Также необходим регулятор температуры для систем антиобледенения кровли (например, РТ-200) или метеостанция. Удобнее пользоваться метеостанцией, поскольку она не требует ручного выключения всей системы при отсутствии осадков, но стоит она дороже.

Кабель в водосточном желобе крепится на специальную монтажную ленту, которая небольшими полосками клеится поперек шнура. Чем толще лента, тем дольше она прослужит. Полоски ленты должны повторяться с шагом в четверть метра для резистивного типа и полметра для саморегулирующегося. Полоски ленты далее закрепляются заклепками и обрабатываются герметиком.

В водосточных трубах обогревающий проводник фиксируется при помощи термоусаживаемой трубки или ленты, как и в желобе. Если трубы выше шестиметровой высоты, дополнительно следует провести трос и закрепить на нем кабель для переноса нагрузки.

  1. Шнур закрепляется на кровле монтажной лентой.
  2. Устанавливаются монтажные короба.
  3. Устанавливаются датчики термостата, сигнальный и силовой кабель.
  4. Монтируется щит управления, замеряется сопротивление и тестируется УЗО.
  5. Настраивается термостат и происходит запуск.

Нежелательно при установке крепления сверлить кровлю, из-за этого могут происходить протечки.

Виды кабелей для обогрева

В зависимости от типа конструкции термокабели подразделяются на:

  • Резистивные и саморегулирующиеся.
  • Одножильные, двужильные, зональные.

В отдельную категорию выделяют саморегулирующий греющий кабель с терморегулятором.

Резистивный

Строение резистивного кабеля максимально упрощено: как правило, это 1 или 2 металлические жилы-проводники, покрытые слоем изоляции. Такая конструкция обеспечивает работу проводника по всей длине контура в режиме постоянной мощности и сопротивления, заданного производителем, и не меняет уровень нагрева в зависимости от температуры окружающей среды.

Резистивные термокабели рекомендуются к использованию на небольших участках с одинаковыми температурными условиями.

Резистивный кабель
Достоинства Недостатки
Быстрый и стабильный нагрев даже в условиях сложной среды Стандартизированная длина и, как следствие, сложность подбора и укладки для нестандартных объектов
Недостаток длины снижает эффективность работы контура, а порой даже делает нецелесообразным использование нагревателя
Срок службы при правильном монтаже — 10-20 лет Излишек длины приходится наматывать на трубу так, чтобы избежать пересечения провода
Невозможность нарезки или наращивания
Повышенное энергопотребление
Низкая стоимость Отсутствие возможности регулировки нагрева и соответственно энергозатрат
Любое повреждение провода требует полной его замены
Необходимость системной проверки кабеля на работоспособность усложняет его эксплуатацию в подземных коммуникациях

Для снижения расхода электроэнергии резистивные теплокабели монтируют вместе с термостатами, которые включают и отключают прибор согласно выставленному режиму.

Чтобы не спровоцировать пожар из-за перегрева, кабель запрещено укладывать внахлёст.

Саморегулирующийся

Особенность строения саморегулирующегося термокабеля в наличии токопроводящей пластиковой пластины, по краям которой проходят 2 металлических проводника. Эта гибкая пластина является в своём роде матрицей, чутко реагирующей на изменение температуры окружающей среды и меняющей сопротивление в каждой точке контура в соответствии с ней.

Именно сопротивление выполняет функцию регулятора, вручную влиять на этот процесс не получится, да и не нужно. На разных участках саморегулирующийся термокабель работает с различной интенсивностью и, когда труба прогревается до нужной температуры, он, не отключаясь, автоматически снижает потребляемую мощность и степень нагрева. Остывание вновь запускает процесс набора температуры.

Саморегулирующийся кабель
Достоинства Недостатки
Надёжность Возможность нарезки предъявляет высокие требования к уровню герметизации стыковых и концевых элементов
Энергоэффективность и экономичность
Структурная особенность позволяет нарезать провод на нужные отрезки или соединять их между собой без потери эксплуатационных свойств. Минимальная длина отрезка — 20 см.
Выход из строя одного из участков не останавливает его работу Нецелесообразно использовать в сферах, где требуется быстрый прогрев, например, в системе отопления «тёплый пол»
Плавный нагрев и остывание
Простая технология монтажа
Отсутствие угрозы перегрева в результате соприкосновения проводов друг с другом

Двухжильный, одножильный и зональный

В зависимости от количества используемых в структуре полупроводников, выделяют 3 разновидности греющих кабелей: одножильные, двужильные и зональные.

Одножильные Двужильные Зональные (секционные)
Количество токопроводящих жил 1 2 (одна — подающая, другая — возвратная) 2 жилы, соединённые
между собой дополнительными
спиральными (зигзагообразными)
жилами.
Возможный вид теплопровода Резистивный Резистивный и саморегулирующийся Резистивный
Особенности монтажа Контур замкнутого (петельного) типа.
Оба конца подключаются к сети.
Запитывается в электросеть только с одной стороны, свободный конец закрывается
герметичной муфтой
Открывается
возможность делить резистивный
кабель на отрезки нужной длины
Рекомендации по применению Обустройство тёплого пола,
обогрев кровли
Обогрев водопроводных и канализационных труб

Греющий кабель с терморегулятором

Термокабель, дополненный терморегулятором, делает систему обогрева эффективной. Термостат самостоятельно включает и отключает обогрев в зависимости от температуры воздуха или грунта, экономя электроэнергию и продлевая ресурс выработки самого теплопровода.

Терморегулятор может идти в комплекте с греющим кабелем, а может продаваться отдельно. Первый вариант упрощает монтаж, второй – позволяет укомплектовать автоматическую сеть дополнительными гаджетами (датчиками температуры, осадков, воды), расширяя её возможности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Моя крепость
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
