Использование фум-ленты для герметизации труб

Преимущества и недостатки перед паклей

Льноволокно остается одним из широко используемых материалов для уплотнения стыков на резьбе, но во многих случаях ее вытесняет лента ФУМ благодаря следующим преимуществам:

• В отличие от пакли, которая напитывается водой и нуждается в дополнительной защите (окраска, замазка), фторопластовая полоска водонепроницаема и не нуждается при монтаже в дополнительных расходных материалах.
• Герметизация с помощью фторопластовой ленты отличается простотой и высокой скоростью проведения работ.
• Практически невозможно обнаружить соединения с использованием льноволокна, имеющие эстетичный внешний вид – пакля часто выступает за габариты стыков, располагаясь на поверхности, имеет неаккуратную форму и окраску бросающихся в глаза цветов. Соединение с ФУМ обычно скрывается под фитингами и незаметно глазу, при необходимости его легко обрезать или оставить на светлом пластиковом трубопроводе без нарушения декоративности.
• Лен является натуральным материалом и при напитывании влагой подвержен гниению и разрушению, фторопласт может работать в системе десятки лет без потери своих физических и химических параметров.
• По приведенным выше причинам (окраска после намотки) соединение с фторопластовым изолятором в отличие от льняной пакли является быстросъемным — легко поддается демонтажу без проведения дальнейших работ по очистке резьбы и поверхности соединяемых деталей.
• При герметизации паклей необходимо прикладывать значительные физические усилия, используя сантехнические ключи — это может привести к разрушению поверхности фитингов, переходных муфт, накидных гаек. Благодаря своей пластичности при использовании фторопластовых лент прилагаемые усилия намного меньше и позволяют соединять детали даже руками.
• Следует отметить и коммерческие достоинстваства ФУМ-ленты — она легкодоступна, ее можно приобрести в любом магазине стройматериалов или на рынке, по стоимости сопоставима с ценой льняной пакли.

Рис. 3 Метрическая и трубная резьба Несмотря на довольно существенные преимущества, ФУМ-лента так полностью и не вытеснила паклю по следующим причинам:

• Материал обладает недостаточной механической прочностью, то есть при использовании на металлической резьбе его поверхность может быть легко повреждена (прорезана) острыми краями зубцов при намотке — в результате герметичность нарушится и соединение начнет пропускать воду. Данный недостаток ограничивает применение ФУМ-ленты, которую не рекомендуется использовать при треугольной металлической резьбе с острыми зубцами (рис. 3), наиболее подходящие виды – трубная, трапецеидальная и любого вида на пластичных изделиях из полимеров.
• Лента более требовательна к толщине слоя намотки, чем льняная пакля, при переизбытке поверхность фторопластового герметика разрывается, в то время как лен просто уплотняется.
• Несмотря на свою высокую теплостойкость, ФУМ-ленту не рекомендуется использовать в системах отопления со стальными трубами — из-за теплового расширения она сильно сжимается или выдавливается из резьбы, и при охлаждении не полностью герметизирует соединение, в результате чего возникает течь.
• Нельзя применять ФУМ и при стыковании фитингов, которые в процессе работы подвержены вибрации.

Рис. 4 Марки ФУМ и их характеристики

Марки и технические характеристики

Изготовление фторопластовых лент регламентировано ГОСТ 24222-80, согласно которому в качестве изоляционного уплотнительного материала применяется марка ПН (прокладочная неориентированная). ПН представляет собой непрозрачное матовое изделие от молочного до светло-серого цвета.

При выборе ленты фум технические характеристики нужно учитывать в первую очередь. Ленточный уплотнительный изолятор ПН отличается следующими параметрами:

1. Отличная химическая стойкость к агрессивным веществам, не растворяется даже в смеси концентрированных азотной и соляной кислот.
2. Не теряет свойств в температурном диапазоне от -269 °С до +260 °С, при этом является трудногорючим материалом с порогом воспламенения 520 °С. При нагревании свыше 260 °С полимерное изделие выделяет летучие токсичные соединения фтора.
3. Материал является газонепроницаемым, проявляет хорошие диэлектрические свойства — электрическая прочность 65 кВ/мм.
4. Прочность полотна на разрыв в продольном направлении 19,1 МПа или 191 кгс/см2.
5. Обладает высокой эластичностью, относительное удлинение до разрыва при любой толщине — 185%.
6. Материал не обладает порами, при этом отличается низким коэффициентом трения.
7. Толщина пленки ПН находится в диапазоне от 0,2 до 3 мм, а ширина составляет 40-120 мм.

Основные физические характеристики применяемых в строительной отрасли ФУМ 1-3 по ТУ 6-05-1388-86 представлены в таблице:

Для фторопластового полимера марки 4Д, изготовленного методом раскатки жгута, установлены технические условия ТУ 6-05-1388-86, в которых указаны:

1. Область использования: соединения резьбой трубопроводов из всех видов материалов, эксплуатируемых в температурных условиях от -60 °С до +200 °С;
2. Давление рабочей среды: до 9,8 МПа (98 кгс/см2), предельно допустимые показатели — 41,2 МПа (412 кгс/см2).

ФУМ-ленты выпускаются следующих марок:

• 1 — предназначена для рабочей среды промышленного назначения, для оборудования с кислотами, щелочами высокой концентрации, их смесями и растворами. Производится первого и высшего сортов, применяется с вазелиновыми маслами (17-20%) в качестве смазки.
• 2 — не содержит смазки, предназначена для изоляции стыков кислородопроводящих деталей или с иными активными окислителями систем.
• 3 —СКЛ (сырая каландрированная лента) предназначена для использования в трубопроводах промышленного назначения, рабочим телом которых являются концентрированные кислоты, щелочи и их сочетания в разных пропорциях.

Согласно ТУ 6-05-1388-86, толщина для ФУМ-1 и ФУМ-2 должна быть 0,1 -0,14 мм, а для ФУМ-3 – 0,12 мм. Ширина при этом 10-60 мм для ФУМ-1 и ФУМ-2 и 3-25 мм для ФУМ-3.

Лён или ФУМ-лента

Сказать наверняка что же лучше, лён или фумка нельзя. И у одного, и у другого материала есть свои достоинства и недостатки друг перед другом.

• Долговечность. По сравнению со льняным материалом, или как его ещё называют пакля, ФУМ-лента не стареет, не подвергается биологическому разложению.
• Способность к расширению. Во влажной среде пакля расширяется и заполняет собой все пространство между шагом резьбы, нивелируя небольшие огрехи при монтаже. За счёт расширения, лён лучше использовать при монтаже отопления.
• Зависимость от диаметра. Фумку лучше использовать при малых диаметрах до 1 дюйма, с тонкотелыми трубами и фитингами. Паклю наоборот, предпочтительней использовать при больших диаметрах.
• Универсальность. Оба материала инертны к щелочам и кислотам.
• Подготовка. Для пакли, не требуется особая подготовка поверхности, может устранить даже небольшие повреждения резьбы, в отличие от фумки.
• Доступность. Оба материала можно найти в любом строительном магазине, стоимость обеих подмоток невелика.
• Чистота. С фумкой работать намного чище и приятней. Ведь для большей эффективности пакли, необходимо использовать специальную пасту и пачкать руки.
• Возможность юстировки. За счет вышеупомянутой способности к расширению, соединения на пакле можно корректировать в любую сторону.
• Температурный диапазон. Оба материала прекрасно справляются при температурах до + 300°С для фумки, и до + 140°С для пакли.

Как правильно работать с фум лентой

Одной из претензий, часто выдвигаемых в адрес фторопластовой ленточки, является сложность процесса укладки материала на резьбовой участок трубы. Большинство слесарей-профессионалов в процессе работы с подмоткой особо не задумываются, что делать с фум лентой и как правильно ее наматывать. Все подмоточные операции выполняются «на автомате», как условный рефлекс.

Реальное использование фторопластовой подмотки показывает, что большинство проблем связано с отсутствием опыта и неуверенностью в работе. Все решает опыт, зачастую чувствуешь интуитивно качество фум ленты и сколько наматывать ее на резьбу. Понятно, что выбор оптимального количества витков и способа укладки ленты приходит с опытом. Для полудюймовой и дюймовой резьбы, накатанной на трубе в полный профиль, количество витков колеблется от 5 до 8. Большие диаметры обкатывается 10-12 витками фум ленты.

Источник

Технические параметры фум ленты

Главным преимуществом фум ленты является нетоксичность, а значит, материал можно применять в жилых помещениях без риска отравления. Также лента обладает высокой прочностью, эластичностью, стойкостью перед химическими и термическими средами. Фум ленту разрешено использовать в инженерных сетях, где общее давление не превышает 40-42 МПа. Эксплуатационная температура фум ленты колеблется от -70 до +200 0 С.

Лента фум – это трудногорючий материал, лента начинает воспламеняться при температуре свыше 500 0 С. Если же материал разогреть до температуры 250-280 0 С, то начнут активно выделяться токсичные соединения фтористой природы происхождения. Материал абсолютно не взрывоопасен.

ФУМ лента инструкция. Как наматывать ФУМ ленту

Лента ФУМ марки 1 — резьбоуплотнительная фторопластовая лента. Представляет собой неспеченную пленку из фторопласта — 4Д, изготовленную путем раскатки жгута. Внешний вид ФУМа — тонкая эластичная лента белого цвета. Лента предназначена для уплотнения резьбовых соединений трубопроводов из всех материалов, работающих в интервале температур от -60 до +200°С и давлении до 9,8 МПа. Допускается применение ленты для арматуры, работающей при давлении 41,2 МПа.

Вам понадобится

Для намотки ленты ФУМа вам понадобится: лента ФУМа и небольшие физические усилия.

Инструкция

1

В зависимости от применения ленту ФУМ выпускают трех марок: марка 1 — высшего и первого сорта — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей); содержит смазку — масло вазелиновое медицинское по ГОСТ 3164-78 — от 17 до 20%;марка 2 — для уплотнения систем, работающих на кислороде и других сильнодействующих окислителях; не содержит смазку;марка 3 — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими, агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей); представляет собой краевые части ленты ФУМ марок 1 и 2, а также пленки СКЛ, изготовляемой по ТУ 301-05-49–90.Кроме этих 3 марок выпускается обычная лента для розничной торговли обычным потребителям.Перед установкой арматуры с уплотнением лентой ФУМ тщательно очистите от грязи и ржавчины их резьбу, после этого промойте бензином. Намотку ленты на резьбу вентиля или заглушки осуществляйте от начала по ходу резьбы таким образом, чтобы последующий виток частично (на 30—40%) перекрывал предыдущий конец ленты. С целью исключения на ленте ФУМ появления морщин и складок, которые при ввертывании заглушки сворачиваются и приводят к разуплотнению соединения, наматывайте ленту с натягом. Для облегчения намотки ленты на резьбу наматывайте ленту с рулона, а рулон прижимайте к резьбовой детали и передвигать ее по окружности. После того как вы намотали ленту прижмите ее с силой к резьбе, прокручивая пальцами. Затем начните прикручивать к резьбовому соединению какую нибудь деталь, например кран. Он должен туго закручиваться, при этом лента ФУМа разминается и заполняет все пространство между двумя резьбами.

2

Если прикручиваемая водопроводная арматура накручивается легко, то подмотайте лету ФУМа до тех пор, пока начнет накручиваться тяжело, да так чтобы еще ключом потом затянуть его сильно, при этом лента ФУМа должна выдавиться немного на месте стыковки арматуры и трубы. Когда вы соедините при помощи ленты ФУМа все необходимые детали, то откройте воду, внимательно посмотрите не течет ли где. Если заметите хотя бы каплю воды, то подтяните еще немного это соединение или подмотайте туда еще немного ленты.

3

Лента ФУМа хороша тем, что если вы надумаете что либо поменять в своем водопроводном хозяйстве, то разобрать все детали не составит никакого труда. Лента ФУМа мягка и эластична, не подвергается разрушению, не дает подвергаться коррозии соединяемым деталям. Если же у вас всё собрано на льне или пакле с краской то разборка превращается в целую проблему, когда необходимо прогревать, прожигать детали, обрабатывать их различными растворителями.

Полезный совет

Старайтесь чтобы лента ФУМа наматывалась равномерно с катушки, если вы чуть ошибетесь, то она начнет наматываться кусками и не целой лентой.

Разные способы подмотки резьбовых соединений.

Мотаем ФУМ-ленту

Правила намотки ФУМ-ленты

• Перед намоткой сантехнической ленты на резьбу, необходимо подготовить поверхность, удалить ржавчину, мусор. Желательно обезжирить бензином или растворителем.
• Резьба должна быть без повреждений.
• Рабочее основание должно быть сухим.
• Нужно определить тип резьбы, правая или левая (правая резьба это та, которая закручивается по часовой стрелке). На правую резьбу мотаем фумку по часовой стрелке, на левую, против часовой стрелки.
• Во время намотки фумку нужно хорошенько натягивать.
• Лента должна полностью покрыть резьбу.
• По окончании работ выступающую ленту срезают ножом, а обработанную резьбу хорошенько приминают пальцами.
• Если необходимо уплотнить широкую резьбу, а в наличии есть только узкая фумка, можно сначала растянуть ленту в нить, обернуть каждый шаг резьбы, а затем уже мотать ленту по всей ширине резьбы.
• ФУМ-лента мотается одним куском.
• Повторно не используется.
• Наматывается фумка в нахлёст, от одного края резьбы к другому краю.

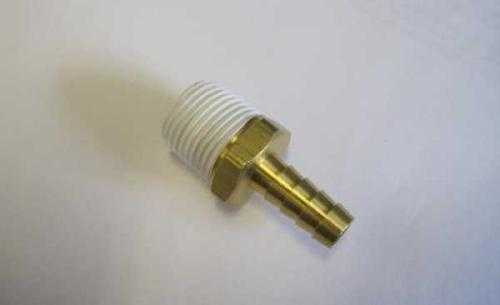

Как наматывать ФУМ-ленту на резьбу

1. Подготавливаем поверхность резьбы, очищаем от пыли, желательно обезжириваем.
2. Для правой резьбы мотаем фумку по часовой стрелке.
3. Вот что бывает при неправильной намотке фумки.
4. Фумку начинаем мотать немного отступив от края резьбы, примерно один — два витка.
5. Для уплотнения намотки, ленту следует мотать в «натяг».
6. Количество витков фумки зависит от диаметра резьбы и параметров ФУМ-ленты.
7. Соединение накручивается в начале вручную до упора, а после гаечным ключем, с усилием, отвечающим требованиям для данного диаметра резьбы.

В какую сторону наматывать ФУМ ленту. Лента ФУМ

Начну с ленты фум, это наверное самый распространённый уплотнительный материал! Обычно использую её для герметизация резьбовых соединений небольшого диаметра 3/4, 1/2 и меньше и почти всегда для пластиковых резьб. Лента бывает разной толщины, от 0,075 до 0,2 мм и больше, ширина тоже разная. Для работы я использую толстую ленту, делаю 3-4 витка на резьбу, диаметр которых указан выше.

Не опытному мастеру работать с лентой сложнее всего и сколько нужно наматывать, вам точно ни кто не скажет, так как для этого нужно писать целую статью! Именно поэтому я стараюсь с ней меньше работать, так как соединения уплотнённые лентой, чаще всего текут, достаточно немного не домотать или перемотать и все, проблем не избежать. Я использую один тип ленты, знаю точно сколько нужно намотать и течи возникают очень редко, обычно покупаю ленту без корпуса, на фото ниже можете посмотреть какую. Если опыта у вас мало, то перед использованием советую потренироваться!

Несколько советов по работе с лентой:

Наматывать нужно только по ходу резьбы (на затягивание) если наматывать против, то она у вас просто сползёт и соединение потечёт однозначно!

• Обязательно наматывайте с небольшим усилием, что бы лента проваливалась в резьбу и немного тянулась!
• Я рекомендую делать последний виток чуть выше резьбы, в нахлест, такой приём поможет избежать сползания ленты!

Не нужно наматывать слишком много, некоторые думаю что это наоборот лучше, будьте уверены, лента обязательно сползёт! Наматывать слишком мало, тоже не рекомендуется!

Огромный минус ленты фум это то, что резьбовые соединения уплотнённые ей, не поддаются юстировки, это значит, что если вам понадобится например немного открутить кран, что бы выровнять его, то соединение обязательно потечет!

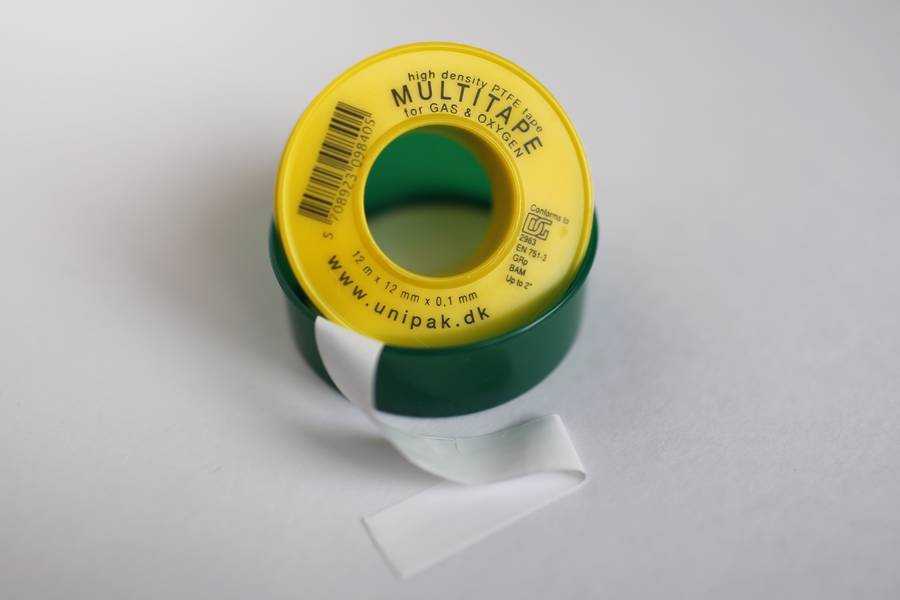

Что это такое

ФУМ (Фторопластовый Уплотняющий Материал, в англ. PTFEtape) – лента из тонкого уплотнительного синтетического материала на основе фторопласта-4.

Тангит, Тефлон и другие названия марок – все это ленты ФУМ, практически, не отличающиеся по характеристикам.

Уплотнитель представляет собой ленту белого цвета или прозрачную, толщиной от 0.1 до 0.14 мм, шириной от 10 до 60 мм, с добавлением смазки или без.

Наиболее распространенный на рынке вариант – катушки, содержащие 2 м ленты. Материал прекрасно подходит при монтаже коллекторной группы для теплого пола (какую купить написано здесь).

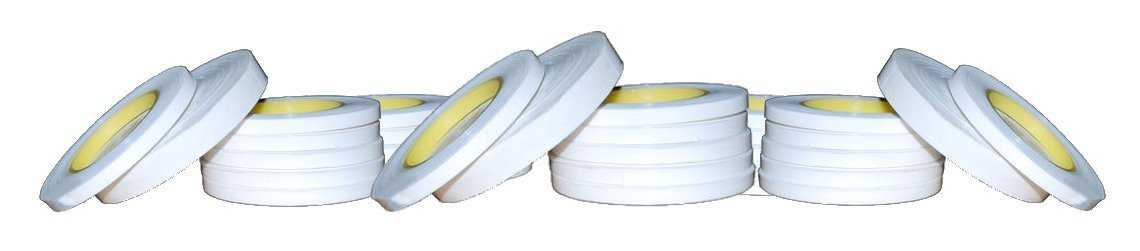

Виды и назначение

Производители выпускают ФУМ ленту трех типов, каждый из которых используется в определенных условиях.

• ФУМ 1 – материал, предназначенный для герметизации соединений на трубопроводах общепромышленного типа (про гидравлический удар в системе водоснабжения прочитайте на этой странице). По своим характеристикам к таким относятся и внутриквартирные водопроводные сети (для подачи холодной и горячей воды) и системы отопления.

  ФУМ 1 работает и на трубопроводах, транспортирующих среды с высокой химической активностью.

  Материал покрыт смазкой, в качестве которой используется вазелиновое масло (до 20%);

• ФУМ 2 используется на трубопроводах, предназначенных для работы с сильнодействующими окислителями, например, транспортирующими кислород. Уплотнитель не содержит смазочных материалов;
• ФУМ 3 предназначен для применения в системах, работающих со средами высшей степени очистки.

Наиболее распространенный материал ФУМ 1 раскатывается из фторопластового жгута в ленту толщиной 0,11 или 0,14 мм и шириной 10, 15, 20 и 60 мм.

Лента ФУМ 2 выпускается толщиной 0.1 мм и шириной от 3 до 20 мм.

Толщина ленты ФУМ 3 составляет 0.12 мм, ширина – от 3 до 25 мм.

Применяют ФУМ ленту для герметизации:

• при установке сантехнических приборов, измерительной аппаратуры, автоматической регулирующей и запорной арматуры;
• при стыковке участков стальных трубопроводов различного назначения, например, при создании альтернативных способов отопления частного дома своими руками (прочитайте здесь). Предпочтительный диаметр труб – до 1 дюйм, включительно;
• при соединении медных труб с использованием резьбовых фитингов;
• при монтаже пластиковых и металлопластиковых труб, изделий с мелкой резьбой, тонкостенных фитингов.

Не исключается применение фторопластового ленточного уплотнителя и в других случаях при соблюдении технологий и выполнении условий надежной герметизации (как ухаживать за гидромассажной ванной прочитайте в этой статье).

Характеристики и свойства уплотнительного материала

Материал обладает высокими показателями прочности и эластичности

К примеру, для ФУМ 1 прочность натяжения составляет не менее 6.83 МПа, а удлинение на разрыв – более 95%.Аналогичные характеристики ФУМ 3 имеют значения 2.4 МПа и 40% соответственно.

Используют материал в системах, рабочее давление которых лежит в пределах до 9,8 МПа (до 100 атмосфер), при определенных условиях, допускается использование на трубопроводах с давлением, превышающим 41 МПа.

Диапазон рабочих температур для ФУМ ленты составляет от -70 до + 200 градусов (рекомендуется применять при установке раковины тюльпан своими руками видео — посмотрите здесь).Внимание! При нагреве уплотнителя до температуры свыше 260 градусов происходит выделение фторопластом летучих соединений фтора, которые токсичны для человека!

По горючести и взрывоопасности ФУМ относят к категориям взрывобезопасных и трудногорючих (температура самовоспламенения превышает 520 градусов) материалов.. Из других достоинств ФУМ как материала для герметизации соединений, специалисты отмечают простоту использования, высокую химическую стойкость и абсолютную устойчивость к коррозии

Из других достоинств ФУМ как материала для герметизации соединений, специалисты отмечают простоту использования, высокую химическую стойкость и абсолютную устойчивость к коррозии.

Кроме того, материал не теряет свойств, даже при длительной эксплуатации (про опасность гидроудара в системе отопления многоквартирного дома написано в этой статье).

Как мотать ленту фум. Как правильно наматывать ленту фум

Если вы первый раз работаете с фум лентой или соединения на ней не получаются и быстро текут, воспользуйтесь нашим кратким руководством. Буквально за 2 минуты вы узнаете, как правильно намотать фум ленту на резьбу и избежать распространенных ошибок.

Подготовка

Начнем с того, что никто и никогда не скажет точно, сколько оборотов фум ленты надо делать. Для каждого соединения все индивидуально и зависит как от диаметра резьбы, хода резьбы, так и от размеров самой ленты. Фум лента различается по ширине и толщине. Единственное, что можно гарантировать — чем толще лента, тем меньше оборотов требуется.

Подготовка к сборке соединения обычно начинается с покупки нескольких катушек ФУМа. Это необходимо, чтобы опытным путем определить количество витков ленты и размер для конкретной резьбы. Кроме того, перед тем, как наматывать фум ленту на резьбу, надо набить руку и сделать несколько холостых намоток.

Фум ленту для воды и газа проверяют на прочность простым методом — растягивают. Нить не должна рваться словно бумага, а выдерживать достаточное натяжение, равное 2-3 оборотам. Эластичность нити доказывает ее качество.

Для соединений на ФУМе выбирают чистую или очищенную от прежних уплотнителей резьбу с насечками. Если производитель их не нанес, сделайте сами. Насечки не дадут ленте сползти и защитят от протечки.

Намотка

Итак, перед вами несколько катушек ленты и резьба. Есть два варианта, которыми любят пользоваться при намотке фум ленты:

Первый. Всей шириной, если лента совпадает с размером резьбы (т.е. с шириной резьбы). При этом ленту слегка натягивают и вдавливают в резьбу — так, чтобы она проваливалась в каждый виток. Резьба должна полностью скрыться под лентой, а ФУМ плотно облегать герметизируемую поверхность. Соединение собирают сначала вручную, а затем стягивают ключом с усилием.

Второй. В этом случае намотка фум ленты происходит по типу нити. Подходит для соединений на мелкой резьбе или при использовании узкой ленты. ФУМ растягивают в нить и по часовой стрелке укладывают в каждую впадину, пока резьба не скроется. Витки можно делать крест-накрест или плавно двигаться по ходу резьбы и обратно. Скрутку выполняют аналогично — руками и ключом.

Можно сказать лишь приблизительно, сколько наматывать фум ленты. Для резьбы 1 дюйм и ленты шириной 19 мм и толщиной 0,2 мм достаточно примерно 5 оборотов. Но не факт, что именно такая лента окажется у вас под рукой. Поэтому ориентируйтесь на размеры купленного материала и деталей.

Если сравнить с уплотнением на льне, то оборотов фум ленты должно быть больше, поскольку она дает усадку.

Пользоваться фум лентой удобнее, чем льном, но тонкостей хватает. Без опыта работы качественного соединения не добиться. Новичкам мы советуем или отказаться от ФУМа вовсе, и взять сантехническую нить, или уплотнять несложные участки, где возможная протечка не приведет к масштабным последствиям.

Сфера применения — где и как как использовать фум ленту

Этот герметик отлично подойдет для:

• Замены прокладок и уплотнительных колец
• Временных соединений
• Установки смесителей, душевых шлангов и леек
• Пластиковой; тонкой резьбы

Альтернатива фум ленте — сантехническая нить. Универсальна, удобна в намотке, позволяет регулировать соединение без потери герметичности. С учетом ее экономичного расхода стоимость одного соединения на нити и ленте примерно одинакова.
