Смесь для кладки печи из кирпича: как приготовить раствор?

Растворы для кладки различных отделов печи

Какой же состав раствора выбрать для того, чтобы кладка была надежной, и ее швы не давали трещин?

Составы для кладки различных отделов печи могут существенно отличаться

Данная схема разделяет строение печи на пронумерованные отдельные отделы, по которым и стоит пройтись, определяя раствор для каждой из них:

1 – Монолитный фундамент печи. Он устраивается из армированного цементно-песчаного раствора и имеет такую же глубину, как и фундамент стен дома. Очень важным условием при выборе места для установки печи является ее удаленность от несущих стен. Фундамент отопительного сооружения и здания не должны связываться и тем более – быть объединёнными между собой, так как они дают разную усадку.

2 – На застывший и упрочненный фундамент настилается гидроизоляция. Обычно для этого выбирается рубероид, который укладывается в два или три слоя. Укладка этого материала не требует никакого раствора.

3 – Два первых ряда кладки обычно являются основой для всего сооружения, поэтому требуют особой точности и аккуратности при их укладывании. От того, насколько качественно они будут выведены, зависит надежность кладки всей остальной печи. Фундамент и нижние ряды строения не испытывают серьезных температурных нагрузок, поэтому для кладки этой части печи можно использовать цементно-известковый или даже известковый раствор.

4 – Далее, идет слой жароизоляции. В ее состав входит лист минерального картона или асбеста, настилаемый на глиняный раствор.

5 – В теплоаккумулирующей области печной конструкции нагрев кирпича и раствора доходит до 550÷600 градусов. Кроме этого, данная зона сооружения подвергается агрессивному воздействию раскаленными продуктами сгорания, поэтому для кладки кирпича используется глиняно-песчаный раствор, который не вступает в реакцию с химическими веществами.

6 – Топочная зона печи испытывает на себе высокие температуры, доходящие до 1000 градусов, поэтому для этой области применяется глиняно-шамотный огнеупорный раствор и шамотный кирпич.

7 – Исток дымоходной трубы. Для кладки этого элемента конструкции используется глиняно-песчаный раствор. Температура в этой зоне может доходить до 350÷400 градусов.

8 – Распушка (разделка) дымоходной трубы находится под потолком помещения, перед ее проходом через чердачное перекрытие. Так как через трубу на этом участке проходят разогретые до высоких температур газы, ее кладка производится также на глиняно-песчаный раствор.

9 – Проход трубы через чердачное перекрытие, которое очень часто изготавливается из горючих материалов. Поэтому вокруг трубы в этом месте устанавливается металлический короб, который заполняется негорючим материалом, таким, как керамзит или песок. Кирпичная кладка производится на глиняно-песчаный раствор с небольшим добавлением цемента.

10 – Шейка дымовой трубы. Эта зона испытывает высокие нагрузки от перепадов температур, а также внешних погодных факторов, поэтому для ее кладки применяется цементно-песчаный раствор с небольшим добавлением извести.

11 – Оголовок трубы, так же, как и ее шейка, выкладывается на цементно-песчаный раствор.

Растворы, изготовленные самостоятельно и используемые в комплексе, помогут сэкономить до 12÷15% от затрат на приобретение готовых жаростойких смесей.

Как очистить глину от песка в домашних условиях – как отделить

Оба материала относятся к осадочным горным породам, однако свойства их буквально противоположны. Песок впитывает влагу – до 10%, но при этом не изменяет физических характеристик, не образует с водой истинных растворов или взвесей. Он служит наполнителем строительной смеси и обеспечивает ей плотность и структуру. Читайте про плотность строительного песка.

После высыхания глиняный предмет становится водонепроницаемым и не изменяет конфигурацию. Глина выступает связующим звеном.

Глина набухает в воде, увеличиваясь в объеме и приобретая другое свойство – пластичность. Ей можно придавать любую форму.

Для кладки кирпича используются самые разные составы. Наиболее известен цементный – смесь цемента и песка. Он твердеет в условиях высокой влажности, что делает его незаменимым при возведении зданий из кирпича или камня. Глиняно-гипсовый имеет другие свойства: гипс воспроизводит сложные и тонкие формы, но боится влаги. Гипсовой штукатуркой отделывает стены только в сухих жилых помещениях. Про сухую универсальную смесь М 150 расскажет этот материал.

Печь – сооружение особое. Кирпичи и соединяющий их раствор подвергаются тяжелой нагрузке: в топке температура достигает 950–1000 С, а в верхней части дымоходной трубы составляет всего 50 С. Материалы должны выдерживать подобные перепады, так что подбирают их тщательно. Про глиняный раствор для кладки печей из кирпича читайте тут.

Для стен печи берут состав на базе красной глины. Для топочной камеры и дымохода нужен огнеупорный шамотный состав из шамотного песка и глины.

Параметры	Речной песок	Шамотная глина	Красная
Удельный вес, кг, куб м	1,5	1,6–1,9	Не определяется
Величина зерна, мм	От 0,16 до 2	2	От 2 до 5
Минеральный состав	Кремнезем	Кварц, каолины	Каолинит, иллит, другие минералы
Содержание примесей, %	0,7–1	До 1	От 5 до 9
Число пластичности	–	–	0,1–0,27
Температуры плавления, С	1700–1800	1550–1580	1100

Состав

Глина выступает связующим в строительном растворе. Ее главное свойство – пластичность, определяемая таким показателем, как число пластичности или жирность. Это изменяемый параметр. Состав смеси зависит от того, какой материал используют.

Жирность глиняной смеси можно оценить без специальных измерительных приборов. Горсть состава увлажняют и разминают. Если материал приобретает консистенцию и эластичность пластилина – глина жирная. Если комок рассыпается – тощая.
Более точный метод таков: в 500 мл глины добавляют 100–150 мл воды, размешивают до однородности, чтобы материал не прилипал к коже. Из смеси скатывают 2 шарика величиной в 50 мм и один расплющивают в лепешку. Образцы оставляют высыхать на воздухе 2–3 дня.

Если на тестовых комочках после высыхания появились трещины – глина жирная, ее смешивают с большим количеством песка. Если шарик, брошенный с высоты 1 м, разбивается на куски – слишком тощая. Ее смешивают с более жирными сортами.

Пропорции печной смеси определяет число пластичности: на 1 часть глины берут от 2 до 5 долей песка. В зависимости от жирности материала раствор для кладки готовят так: на 1 часть глины добавляют от 2 до 5 частей чистого речного песка.

Качество смеси проверяют постоянно по мере ее изготовления:

При замешивании ингредиенты довольно быстро образуют однородную массу, так как оба компонента способны впитывать влагу. Но если, постояв полчаса, состав расслаивается – глина тощая, мало набухает и содержит много песка.
Расслоение вызывается также избытком воды. Ее просто сливают. Другой тест: снять мастерком слой массы. Если поверхность с трещинками, «рваная» – воды слишком мало.
Если смесь приняла нужную консистенцию, но прилипает к лопате или к рукам – используется слишком жирная глина, нужно добавить речного песка.
Перед сооружением печи выполняют тестовую кладку из 2–3 кирпичей. Если швы между камнями не заполняются полностью, состав слишком тощий. Его обогащают добавкой жирного сорта.

Теплоемкость смеси

Печное сооружение строят из глиняного кирпича, поскольку он может аккумулировать тепло и отдавать его медленно. Раствор должен обладать такими же свойствами.

Этот параметр очень важен, так как задача печи – равномерная и длительная передача тепла.

Перед изготовлением раствора из суглинка компоненты для него нужно подготовить – очистить. Делают это 2 способами:

Сухая очистка – выбирают из материала веточки, мусор, листья. Затем измельчают и фильтруют через сито с диаметром ячеек до 2,5 мм.
Мокрая – глина не сыпучая, поэтому чаще поступают иначе: замачивают материал, а когда он набухнет, протирают через ячейки большого размера – до 3 мм.

Способ мокрой чистки.

Советы профессионалов

Опытные строители утверждают, что при желании даже непрофессионал сможет самостоятельно положить печь

Для этого важно учитывать особенности:

Не рекомендуется планировать сооружение такой постройки у той стороны дома, которая считается внешней. Она будет быстро охлаждаться под воздействием такого фактора, как холодный воздух с улицы;
Желательно расположить печь в центре комнаты или вблизи от внутренней стены. Допускается конструкция, которая будет встроена в стену. В случае, если позволяет площадь комнаты, печь лучше всего расположить по центру. Тогда эта постройка разделит комнату на отдельные зоны: кухню, спальню;
В случае малогабаритного пространства удачно получится встроить печь в стену;

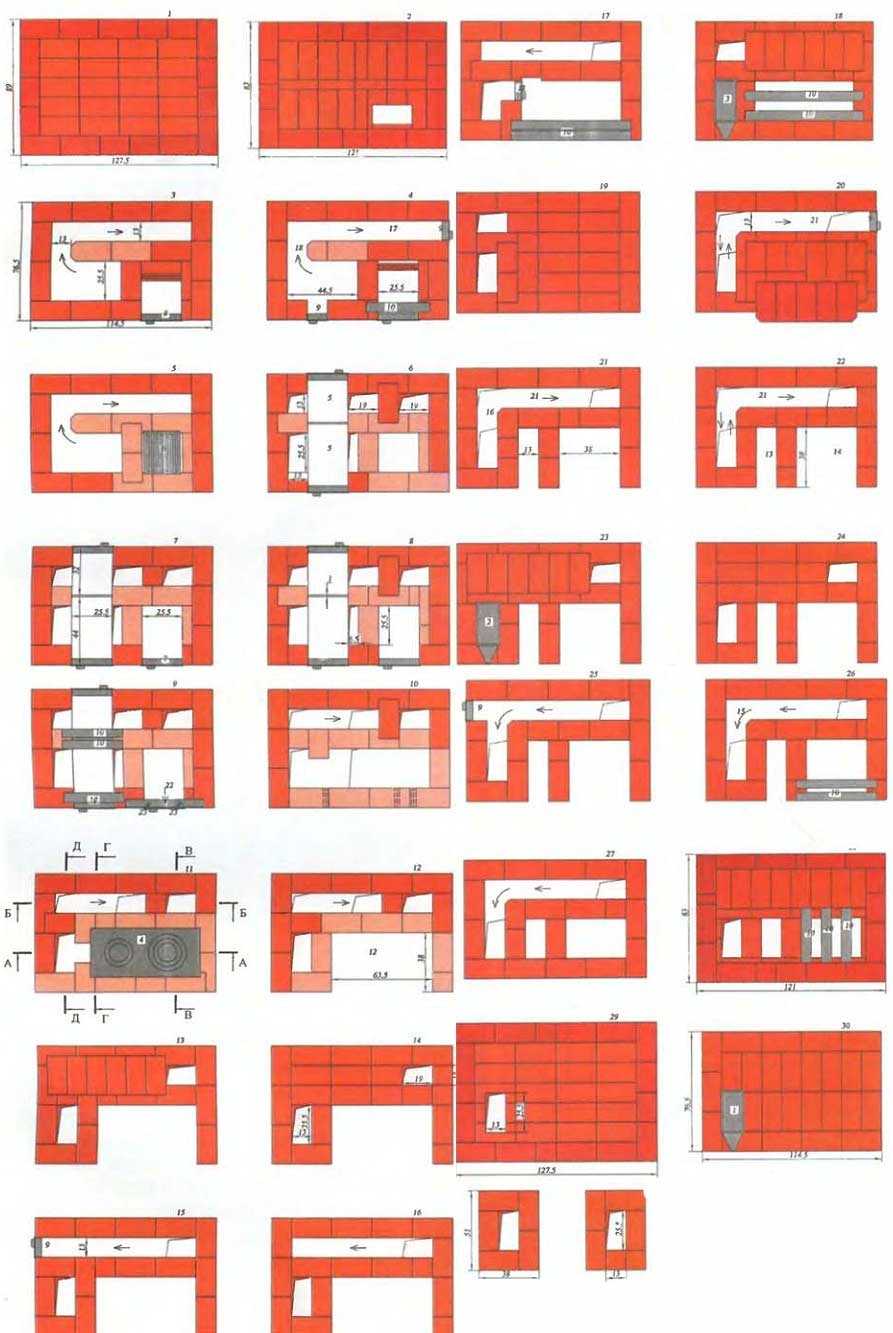

Схема выкладывания печи по рядам значительно поможет в процессе выкладывания такой постройки.
Располагая печь в пространстве между комнатами, не забудьте защитить стены жаропрочными материалами;
Качество кладки сильно зависит от правильно замешанного раствора. Отнеситесь к этому серьёзно;
Пластичность раствора зависит от количества использованной воды;
Для строительства печи нельзя брать белый силикатный кирпич, так как он не будет обеспечивать прочность конструкции;
Если печь устанавливаете без закладки фундамента, она не должна быть тяжелее 750 кг;
Дымовая труба не должна проходить между рядами несущих балок чердака;
Наличие белого налета на стенах печи — результат применения для раствора воды, в которой есть соли;
Для изготовления раствора рекомендуется брать песок с карьера, а не речной;
Тесаная сторона долевого кирпича должна смотреть внутрь шва;
В пространстве между топкой и духовкой в обязательном порядке выкладывается кирпич;
У каждого дымового канала должны быть гладкие ровные стенки;
Флюгарка устанавливается поперечно ветровому потоку;
350 мм – минимальное расстояние между перекрытием печи и потолком, а кладка перекрыши должна быть выполнена минимум в три ряда кирпичей

Это очень важно для обеспечения безопасности всего жилья!

Глиняно-песчаный раствор

При помощи данного состава выкладывается опечье, дымоход находящийся во внутренней части жилища, и распушка. Если печка не имеет больших перепадов и относится к низко или среднетемпературным, то можно выложить горнило на основе глиняно-песчаного раствора.

Достоинства:

В сельской местности или в частном секторе, можно накопать совершенно бесплатно. Ну а если местность не имеет таковых материалов, то всегда можно приобрести готовую смесь в магазине, и совершенно по не дорогой цене.
Так как элементы имеют природное происхождение, они совершенно безвредны и экологически чисты.
Глина, бывает жаропрочной и жаростойкой.
Также она пластична.

Выбираем песок

Приобретается песок – в магазине, или на крайний случай можно попробовать накопать его самостоятельно.

Речной песок

Затем необходимо просеять его с помощью мелкого сита, избавив таким образом от мусора и различных примесей, которые ухудшат качество будущей смеси.

Для того, чтобы очистить песок, необходимо совершить следующие действия:

Берем большую открытую тару, наполняем ее чуть больше половины, песком.
Вставляем туда шланг.
Подводим шланг к крану и включаем подачу воды.
Шланг внутри тары должен располагаться таким образом, чтобы не происходило вымывание песка, а вода с легким мусором поднималась кверху и переливалась через край.
Процесс считается законченным тогда, когда вода станет прозрачной.
Окончательным этапом будет – сушка песка. Для этого необходимо его разложить тонким слоем.

Выбираем глину

Для того, чтобы произвести качественную кладку печи, надо знать, как подобрать глину для печи и как приготовить ее правильно. Она есть практически повсеместно.

Глина

Глубина залегания в разных районах разная, но ее можно накопать у соседа, который недавно выкопал яму.

Если вздумалось накопать глину самостоятельно, то стоит знать, что снятый верхний слой – низкого качества, и его лучше откидывать. Он может уменьшать адгезию материала. Глина более высокого качества находится на глубине залегания от 2 м.

При выборе стоит узнать степень жирности исходного материала. Как это сделать, покажут следующие действия:

Скатываем два глиняных шарика, диаметр каждого должен быть примерно 5 см.
Один из них сминаем в лепешку, а второй оставляем в прежнем состоянии.
Образцы необходимо расположить в месте, защищенном от ветра и солнечных лучей.
Спустя три дня нужно провести осмотр. В случае появления трещин на материалах, это означает, что глина имеет жирную структуру, следовательно, она нуждается в добавлении песка.

Тестирование глины

Если сбросить шарик с высоты один метр, и он разобьется, то в нем большое содержание органических соединений, а это не хорошо. Идеальным вариантом считается полное сохранение формы после падения.

Замешиваем раствор

При замешивании, надо соблюдать пропорции глиняного раствора для кладки кирпича:

ненасыщенная глина (тощая) – от 1/1 до 1/2;
умеренная (средней жирности) – от 1/2 до 1/3;
насыщенная (жирная) – 1/3 или даже 1/4.

Ненасыщенная глина, малоэффективна, и используют ее в растворе лишь в крайних случаях, когда нет других экземпляров. Материал с высокой степенью жирности также не подходит, но его можно разбавить песком и подогнать показатели к более приемлемому варианту.

Как приготовить раствор:

Необходимо подобрать емкость подходящей глубины и засыпать в нее глины. Затем разбавив содержимое небольшим количеством воды, оставить на пару суток для впитывания воды. При этом нужно периодически подходить и перемешивать смесь мастерком.
По прошествии двух суток убедитесь, что глина больше не впитывает воду. Это будет означать, что она готова к употреблению.
Готовый материал протираем через сито с ячейкой 2 мм.
Добавляем песок по указанным выше пропорциям исходя из характеристик глины. Вливаем воду небольшими порциями и доводим замес до консистенции густой сметаны.

Правильно приготовленный раствор

Факторы, влияющие на качество раствора

Этап приготовления раствора очень ответственный, от которого зависит качество и долговечность всей конструкции. На качество полученного раствора влияют некоторые факторы, которые можно исправить:

Жирность глины. Глина может быть тощей или жирной, при неправильном соотношении компонентов, раствор в процессе высыхания может крошится или трескаться. Чтобы этого избежать необходимо провести небольшое тестирование, для определения типа глины и количественного соотношения компонентов. Тестирование можно провести несколькими способами:

Из образцов глины, предварительно замочив их в воде, скатываются небольшие жгуты, диаметром 10 мм и длиной 10–15 см, которые наматываются на формочку диаметром 5–10 см. При использовании жирной глины, жгу будет постепенно растягиваться, без возникновения на нем трещин. В случае с тощей глиной, жгут также будет растягиваться, но при достижении уменьшенных параметров толщины, он быстро разорвётся.
Сделав глиняный замес сметанообразной консистенции, на 2 минуты в него погружается плоская планка из дерева. Если при извлечении планки на ней остался замес более 3 мм, то глина считается слишком пластичной и требует наличия большого количества песка. Если толщина слоя глины меньше 2 мм, то данный тип материала использовать не рекомендуется. Оптимальным вариантом является слой в 2–3 мм.

Засоренность глины и песка. Для замеса качественного раствора рекомендуется использовать только очищенный песок и глину.

Очистка песка производится следующим образом:

первым делом песок просевается через сито, для удаления крупных фракций мусора,
далее, делается подобие сочка для ловли рыбы, используя металлический круг и мешковину,
закрепив изделие на прочной подставке, внутрь насыпается песок,
при помощи шланга и большого напора воды проводится промыв песка,
Выполняется он до тех пор, пока вода, выходящая из сачка, не станет прозрачной.

Глину так же как и песок необходимо промыть, для этого проводятся такие манипуляции:

необходимое количество глины измельчается на мелкие фракции,
подготовленный материал засыпается в корыто, поставленное под наклоном 5–8 градусов, по отношению к полу. Глина засыпается на возвышенную его часть,
в нижней части корыта наливается вода до уровня расположения глины,
используя совок или лопату, производится омывание глины,
при образовании пастообразной субстанции она перекладывается в любую, ранее подготовленную емкость,
Процесс мытья нужно проводить до тех пор, пока не будет получено необходимого количества глины.

Правильная пропорция компонентов раствора. Для получения качественного раствора необходимо правильно подобрать пропорцию входящих материалов. Подбор проводится такими способами:

Производится замес глины и песка с водой в четырех емкостях. Первая емкость содержит компоненты глины и песка в соотношении 4:1, в последующих 2:1, 1:1 и 1:1,5. Все смеси разводятся до одинаковой консистенции, делается 4 шарика и раскатываются из них лепешки. После чего они выкладываются в одно место и выдерживаются до полного высыхания. Тот образец, который не подвергся растрескиванию и имеет однородный состав, обладает наиболее идеальным соотношением компонентов.
Следующий способ определить необходимую пропорцию компонентов, это сдавливание глиняных шариков на 1/3 их часть. При появлении трещин образец сразу удаляется. Остается тот образец, который максимально выдержал нажим без появления больших трещин.
И последняя проба, это испытание на прочность высохшего раствора. Для этого формируются шарики из четырех образцов смесей с разной пропорцией компонентов. Диаметр этих шариков в среднем составляет 5–10 мм. Далее, высушиваются на протяжении 10–12 дней и после полного затвердения их бросают с высоты одного метра. Те образцы, которые не разрушились при падении, и будут являться показателем для оптимальной пропорции песка и глины в растворе.

Функции раствора в конструкции, его свойства

Традиционно существует несколько способов возведения бытовых печей. Если отбросить редко применяемые сегодня (например, глинобитные или из сырцового кирпича), то в сухом остатке имеем одну привычную массивную печь из красного керамического кирпича, возведенную на глиняно-песчаном растворе.

Кладочный раствор удерживает все элементы конструкции на месте, герметизирует ее. Собственно, правильно рассчитанная и возведенная печь не должна развалиться даже в том случае, если по какой-то причине весь раствор из швов исчезнет. Так что раствор в конструкции играет роль именно герметика и некоторого стабилизатора, удерживающего все элементы в едином порядке. Следовательно, раствор должен прочно скрепляться с кирпичом и обладать определенной долей прочности. Это достигается подбором состава раствора по жирности.

Второе важное свойство кладочного раствора – огнестойкость. Он не должен выгорать или выделять при нагреве какие-то посторонние вещества. При этом требуется выдерживать температуру примерно такую же, что и сам кирпич

При этом требуется выдерживать температуру примерно такую же, что и сам кирпич.

Еще важный момент. При нагреве любой материал расширяется. Какой-то подвержен тепловым деформациям в большей мере, какой-то – в меньшей. Но расширяются абсолютно все. Проще говоря, КТР (коэффициент теплового расширения) свойственен всем материалам, но у каждого данный параметр свой.

Печь работает в большом температурном диапазоне, поэтому значение КТР и разницу его у различных материалов важно учитывать. И, порой, каким-то образом компенсировать. В кирпичной кладке разницу КТР компенсировать нельзя

Следовательно, КТР связующего кладочного раствора и самого кирпича должны совпадать. Что решается довольно просто. Главным компонентом раствора является глина – точно из такой же глины формуется и кирпич. После обжига глина спекается, меняет свои свойства. Но КТР при этом остается прежним

В кирпичной кладке разницу КТР компенсировать нельзя. Следовательно, КТР связующего кладочного раствора и самого кирпича должны совпадать. Что решается довольно просто. Главным компонентом раствора является глина – точно из такой же глины формуется и кирпич. После обжига глина спекается, меняет свои свойства. Но КТР при этом остается прежним.

Кладку шамотного кирпича ведут раствором на основе огнеупорной глины, а красного кирпича – на основе красной. В первом случае отощителем служит шамот – молотый черепок обожженной глины. Во втором – обыкновенный песок

Приобрести кладочные огнеупорные растворы в готовом виде проблемы не представляет. Тем более, что объем шамотной кладки в бытовых печах небольшой. А вот с приготовлением глиняно-песчаной смеси (при обозначении смеси первым принято указывать связующее, а вторым – отощитель) могут возникнуть проблемы. Сейчас встречаются в продаже готовые работы на основе красной глины. Но большинство печников все равно предпочитают готовить раствор самостоятельно.

Приготовление печных растворов: виды, применение, рецепты

При выполнении печных работ готовятся разные растворы и для различных целей:

монтаж фундамента;
кладка печи;
оштукатуривание и облицовочные работы.

Для этих целей применяются растворы:

глиняный;
известково-глиняный;
песчано-цементный;
известковый.

Печи кладут на глиняный раствор, добавляя для прочности немного соли или цемента. Многие используют только глину с водой, без добавок. Для облегчения замеса раствора некоторые печники делают деревянный настил из досок с невысокими бортами. Широкая рабочая площадь перемешивания позволяет лучше приготовить раствор.

Печи кладут на глиняно-песчаный раствор

Сначала нужно определить, сколько материала понадобится. Расчет следующий: при кладке 50 шт кирпича плашмя с толщиной шва 3–5 мм потребуется около 20 литров кладочной смеси (увеличиваем на 15–20%, если сооружаем русскую печь).

Глиняный раствор используется для основной конструкции печи, может использоваться также и для облицовки. Состоит из глины, воды. Иногда добавляют заполнитель: древесные опилки, стружку, строительный песок. Глиняная смесь готовится в такой пропорциина 2 части глины добавляется 1 часть заполнителя. Чаще других для кладки печи используется глиняно-песчаный раствор.

Составляющие смешиваются в однородную массу до сметанообразного состояния. Кладочная масса должна хорошо сходить с лопаты и не оставлять следов. Также на поверхности не должна появляться отделяемая вода — если это случается, нужно добавить песок. Для придания большей прочности в раствор добавляют соль: на ведро раствора 100–250 граммов. Реже используют цемент — 750 граммов на ведро.

Как приготовить раствор для кладки печей, продемонстрировано в видеоматериале. Заодно увидите консистенцию, до которой нужно размачивать глину.

Песчано-цементный раствор применяют для выравнивания неровностей поверхности и облицовки печи (плитка, мозаика, камень). Цементный раствор для печи применяется для заделки швов, при кладке фундамента. Его готовят так: отмеряют необходимое количество строительного песка и цемента, хорошо перемешивают, заливают водой до нужной консистенции — такого состояния, когда он достаточно подвижен и без особого давления выжимается из шва. Пропорции материалов зависят от марки цементного состава, чаще всего 1:2.

Известковый используется в качестве раствора для оштукатуривания печей, для укладки фундамента и труб. Приготовление его в корне отличается. Сначала гасят известь и выдерживают в специальной яме около недели. После этого готовят раствор с песком. С соотношение зависит от жирности извести (обычно 1:2 или 1:3).

Еще для оштукатуривания печи применяются известково-глиняные растворы с добавлением асбеста для придания большей прочности. Пропорции растворов следующие:

глина-известковое тесто- песок-асбест 1:1:2:0,1;
глина-песок-цемент-асбест в том же соотношении;
гипс-песок-известковое тесто-асбест 1:1:2:0,2.

Технология приготовления состоит в соединении всех сухих составляющих и добавлении разведенной водой глины, гипса или известкового молока. Потом компоненты перемешивают до однородности.

Существует огнеупорный (шамотный) раствор для кладки ядра печей. Для его приготовления смешивается шамот и огнеупорная глина соотношением 1:1, затем добавляют воду (четвертую часть от массы глины) и хорошо перемешивают.

Вот так выглядит хороший раствор на шамотном кирпиче

Необходимо следить за качеством раствора. Ведь только достаточно пластичный состав способен обеспечить хорошее сцепление печной кладки и герметичность швов.

На основе глины

Один из самых дешевых и доступных типов соединительных печных смесей. Глиняный раствор для кладки печей характеризуется повышенной жирностью, которая определяет степень пластичность, жаростойкости и прочности готового материала.

Раствор для печи из натуральной глины бывает:

Жирный – отличается пластичностью, прочностью, но быстрым появлением трещин после высыхания;
Нормальный – достаточно пластичен и устойчив к растрескиванию, дает небольшой процент усадки после сушки. Способен выдерживать высокие температуры до 110 градусов;
Тощий – непластичен и недолговечен, восприимчив к быстрому расслаиванию и крошению.

Огнеупорный раствор из глины готовится на основании трех компонентов: глины, песка и воды. Подобный состав устойчив к растрескиванию и пересыханию, обеспечивает надежное обустройство печи из кирпича.

Чтобы построить печник, рекомендуется использовать жирные и нормальные составы, которые обладают повышенной прочностью, пластичностью и устойчивостью к расслаиванию.

Качество глины определяет количество песка, необходимого для замеса раствора. Для работ используется глина и очищенная вода с низким содержанием примесей. Для кладки 100 кирпичей в среднем используется до 20 литров чистой воды.

Для приготовления раствора используется карьерный или речной песок мелкой фракции без дополнительных примесей. Перед использованием его обязательно просеивают через мелкоячеистое сито. Если в нем имеются примеси гравия, тогда рекомендуется использовать сито с размером ячеек до 10 мм. Для мелкофракционного материала подойдет сито с 2 мм ячейками.

Перед добавлением других компонентов глиняную основу рекомендуется проверить на пластичность. Как сделать подобную проверку? Для этого небольшую доску следует опустить в полученную смесь для кладки печи и определить ее толщину. Она должна быть в меру густой и тягучей. Если имеется лишняя жидкость, тогда стоит добавить немного вяжущего компонента, периодически размешивая и тестируя смесь на пластичность.

Оптимальная толщина соединительного материала – 2 мм, что свидетельствует о правильном соблюдении пропорций всех компонентов. Готовая кладочная масса получается тягучей и не очень плотной.

Подходящая плотность раствора для кладки зависит от соотношения основных компонентов в ней – глины и песка соответственно:

Жирная масса – 1:2;
Нормальная масса – 1:1;
Тощая масса – 2:1.

Как приготовить качественную соединительную массу на основе глины? Существует несколько проверенных способов.

Способ №1

Нужный объем глины замачивается на 24 часа, добавляется вода для получения густой массы. Полученный материал аккуратно процеживается, затем в него добавляется песок и еще раз замешивается

Важно избегать образования глинистых луж, которые можно устранить небольшой порцией вяжущего компонента

Способ №2

В емкости соединяется шамотный песок и глина в равных пропорциях, добавляется очищенная вода (1/4 часть от объема глины). Все компоненты тщательно перемешиваются до получения однородной массы.

Способ №3

Состав замешивается на основе суглинков. Этот рецепт предусматривает приготовление 10 различных вариантов раствора, из которого выбирается лучший.

Для первого: 10 объемов суглинки, 1 объем песка и 1 объем цемента и т.д. по убыванию объема суглинки. Десять полученных основ помещаются в разные емкости и оставляются на просушку в течение 5-6 дней. По завершению отведенного времени определяется наиболее качественный состав раствора с минимальной степенью усадки и устойчивостью к растрескиванию.

Способ №4

К глине добавляется песок и ¼ воды. Все компоненты перемешиваются для получения густой тягучей массы. Для повышения прочности в подобную смесь рекомендуется добавить каменной соли или цемента. На ведро смеси – до 250 г соли и ¾ литра цемента. Соль предварительно растворяют в воде, а цемент разводят водой до густой консистенции, после чего добавляют в готовую основу.

Известковый раствор

Для возведения дымохода и фундамента печки глиняная смесь не подходит. В той части дымохода, которая расположена над кровлей, собирается конденсат. Из-за него глина может давать трещины. При строительстве фундамента глиняный раствор недостаточно прочный. Лучше всего в таких целях применять в качестве основы известковое тесто.

Такое тесто производится путем смешивания воды и негашеной извести в соотношении 3:1. Самостоятельно не рекомендуется его изготавливать, поскольку это может привести к травмированию кожи и дыхательных путей. Лучше приобрести готовое известковое тесто в любом строительном магазине.

Чтобы приготовить раствор, необходимо просеять песок и протереть тесто через сито. Затем нужно смешать одну часть теста с тремя частями песка. Для получения необходимой консистенции добавляют воду.

Для повышения прочности кирпичной кладки, можно использовать известково-цементный раствор. Для его приготовления берем цемента одну часть, известкового теста — две, песка — десять. Сначала перемешиваем песок и цемент. Тесто разбавляем водой до состояния вязкости. Потом добавляем смесь песка и цемента в известковое молоко и перемешиваем. При необходимости снова добавляем небольшими порциями воду.

Размеры и форма

Существует несколько форм-факторов кирпичей. Например, одинарный имеет следующие габариты: длина – 250 мм, ширина – 120 мм, высота – 65 мм. Такой вариант считается наиболее простым и популярным. Есть еще печной модуль, у которого следующие размеры: длина – 230 мм, ширина – 125 мм, высота – 65 мм. Этот вариант уже считается устаревшим.

Также для возведения печи может понадобиться фасонный и клиновидный варианты кирпичей. С первым можно не переживать за креативное оформление топки и внешнюю отделку. Со вторым кирпичом можно легко делать различные фигурные элементы.

Нужно учитывать форму и размер кирпича при сооружении печа

Глиняный раствор для кладки печи

Его приготовление – самое ответственное мероприятие в деле кладки печи. От глиняного раствора зависит жаростойкость сооружения и надежность скрепления кирпича. Смесь должна быть устойчивой к растрескиванию, обеспечивать минимальную толщину швов и обладать высокой степенью адгезии к огнеупорным кирпичам, из которых и ведется кладка.

В состав смеси входят всего три компонента: песок, вода и глина. С водой, в принципе, все понятно: подойдет обычная водопроводная; нежелательно использовать застоявшуюся и с посторонними примесями (в том числе и ржавчины). Песок берется помельче, без инородных включений. Перед замесом его, как и в случае с цементным раствором, следует просеять.

Сложнее всего дело обстоит с глиной. Одним из важнейших параметров, обеспечивающих качество кладки, является жирность материала. Слишком высокий показатель дает великолепную пластичность, однако составы с жирной глиной быстро идут трещинами, еще на этапе отвердевания. Так называемые тощие глины и хорошей пластичностью похвастаться не могут, и растрескиваются чуть ли не мгновенно.

Определить материал, подходящий для кладки печи, можно исключительно эмпирическим путем, поскольку глина, даже взятая с соседних выработок, может сильно отличаться по физическим характеристикам. Для установления пригодности образец подвергается нескольким испытаниям.

Так проверяется пластичность глины

Проверка на пластичность. Глина разводится водой до густоты сметаны. В смесь на пару минут опускается плоская рейка. По ее извлечении изучается образовавшийся на поверхности слой. Если он толще 3 мм, пластичность избыточна, в глиняный раствор следует добавить больше песка. Если толщина меньше 2 мм, глина признается тощей и для кладки печи не используется. При нормальной жирности слой колеблется в рамках 2-3 мм.
Подбор пропорций, при которых исключается появление трещин, проводится несколькими методами. Глиняное тесто замешивается в нескольких посудинах в разных пропорциях. Соотношения берутся следующие: 4:1, 2:1, 1:1, 1:1,5. Консистенция у всех смесей должна быть равной. Из каждого теста скатывается шарик, после чего каждый приплющивается до лепешки и оставляется до окончательного затвердения. Предпочтение отдается смеси, шарик из которой не растрескался.
Следующее испытание – на стойкость к физическим воздействиям. Шарики, сформованные из разных глиняных растворов, сдавливаются двумя поверхностями до уменьшения их диаметра в 3 раза. Выбирается смесь, давшая меньше трещин.
Проверка на прочность проводится над шариками сечением в 5 мм, сушившимися 12 суток. Образцы сбрасывают с высоты в 1 метр на твердую поверхность.

Эти несложные опыты позволяют вычислить оптимальные пропорции глины и песка для кладочного раствора.

Глину для раствора нужно измельчить

Подробнее о растворах для печной кладки вы узнаете, посмотрев это видео:
